Монтаж кухонной вытяжки своими руками: технология установки и крепления

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

1. Виды кухонных вытяжек
2. Какую вытяжку выбрать
3. На какой высоте правильно установить вытяжку
4. Установка купольной вытяжки своими руками
5. Как установить встроенную вытяжку своими руками
6. Как установить плоскую рециркуляционную вытяжку
7. Полезные советы

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха

• Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

• Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления

• Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.

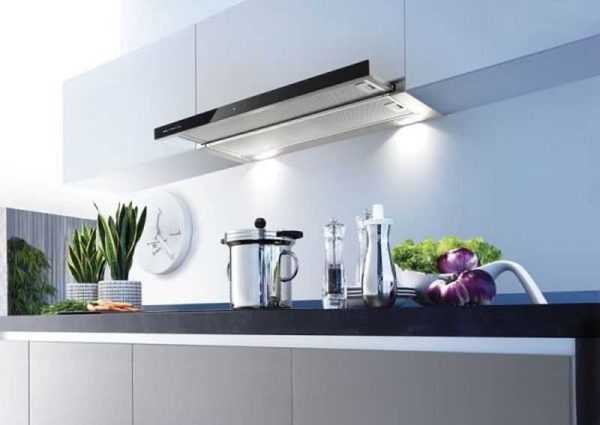

• Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

• Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
• Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
• Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

• Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

• Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
• Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

• Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

• На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
• Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

• В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

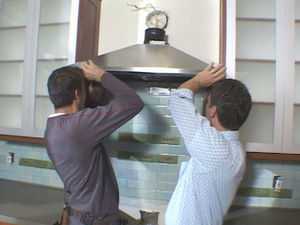

Установка купольной вытяжки своими руками

• Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
• Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
• Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

• Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы  он встал герметично, продают пластиковые обводы.
• При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

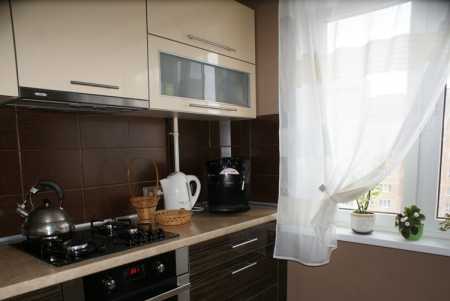

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

• Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

• Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

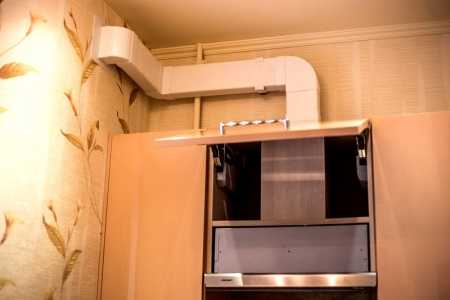

• Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
• Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
• Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

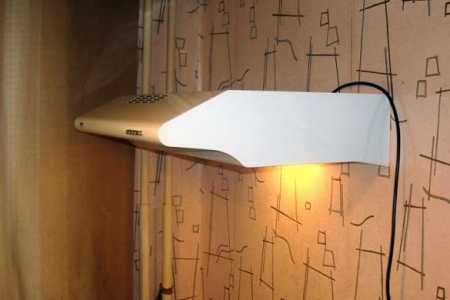

• Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

• На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
• К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
• Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

• Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
• Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов.  Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

• Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
• Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
• Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
• Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
• Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

• Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции

• Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
• Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
• Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

• Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
• Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
• Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

• Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
• Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
• Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
• Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

strport.ru

Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

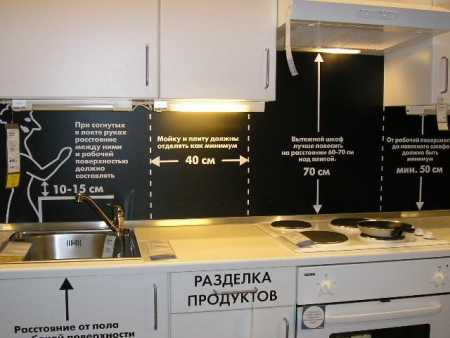

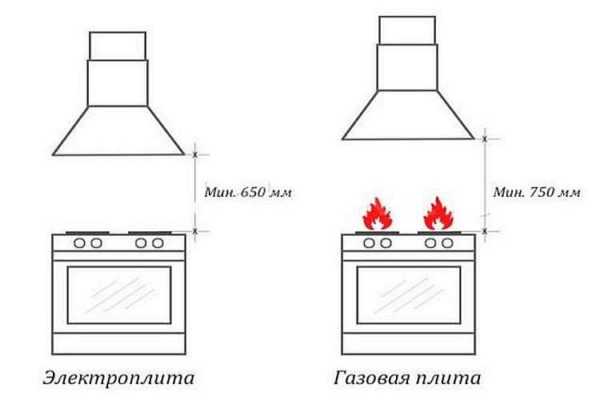

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

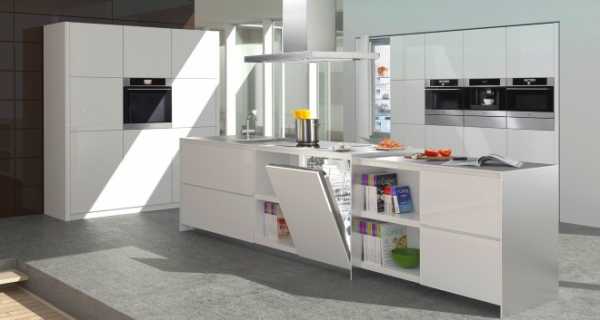

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

• Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
• Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
• Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

  Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

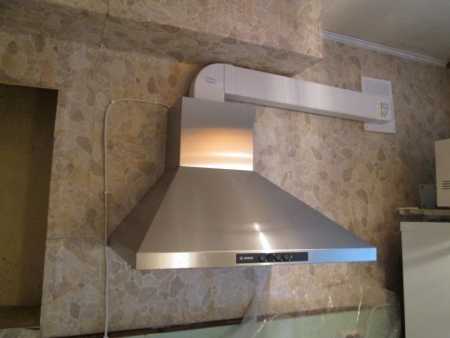

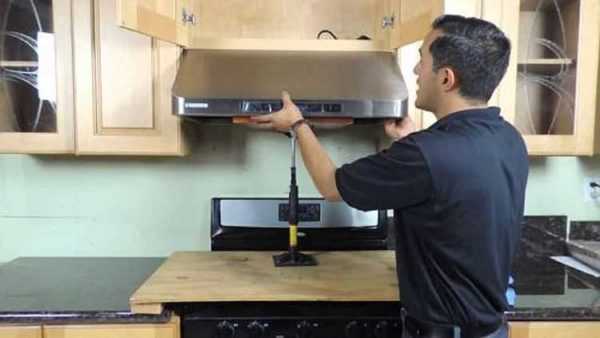

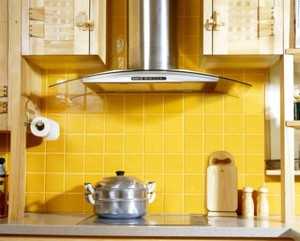

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

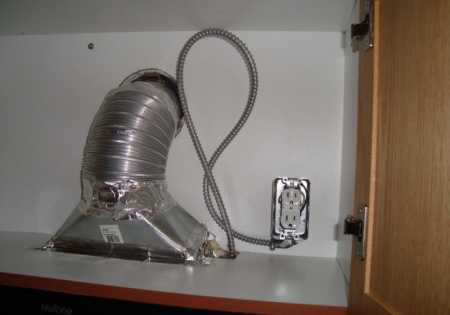

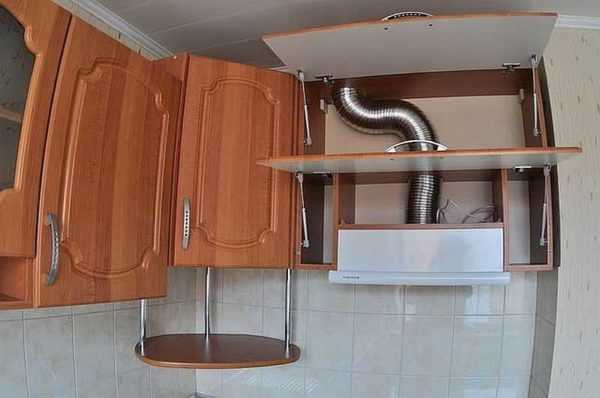

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

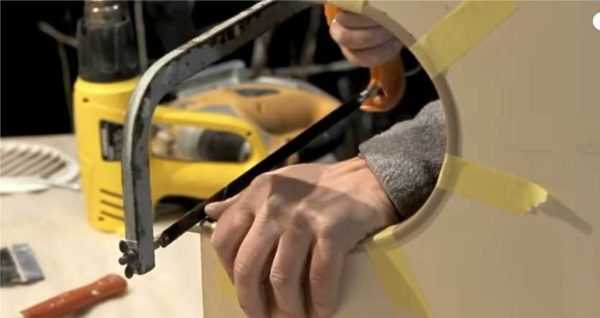

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

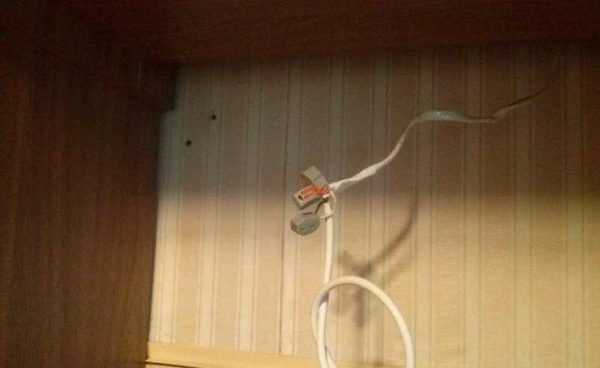

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

• Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
• Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

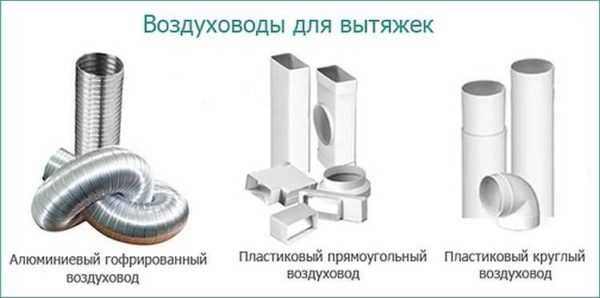

  Виды воздуховодов для кухонных вытяжек

• Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

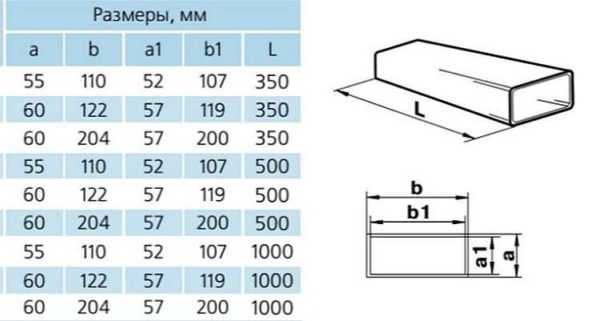

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

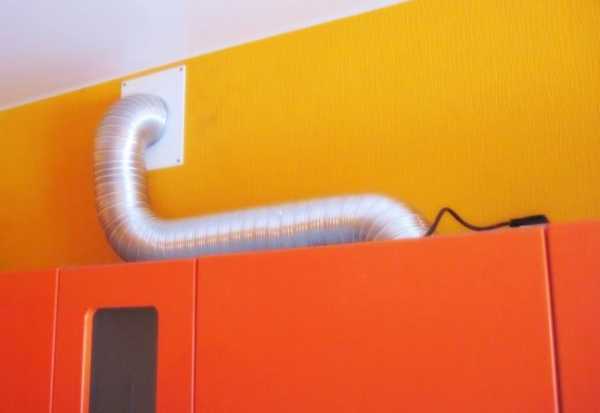

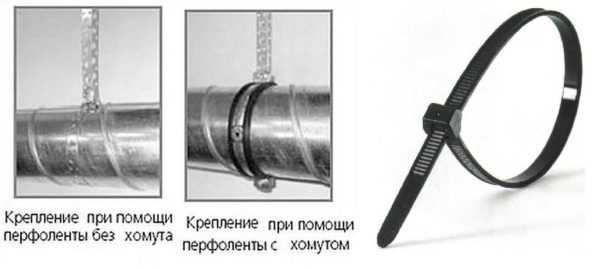

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

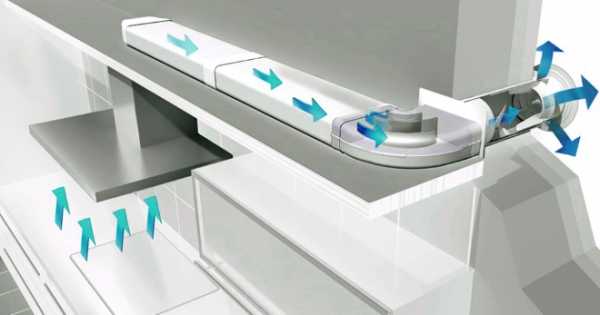

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

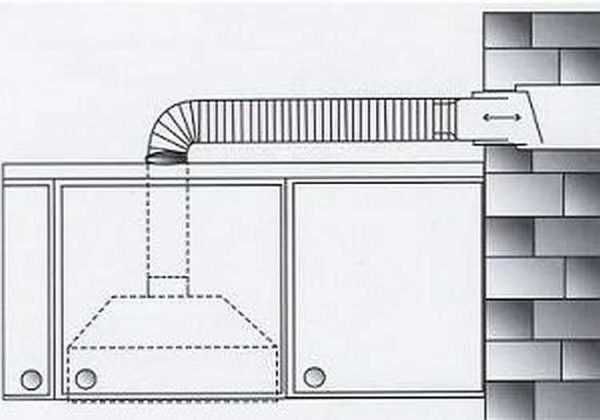

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

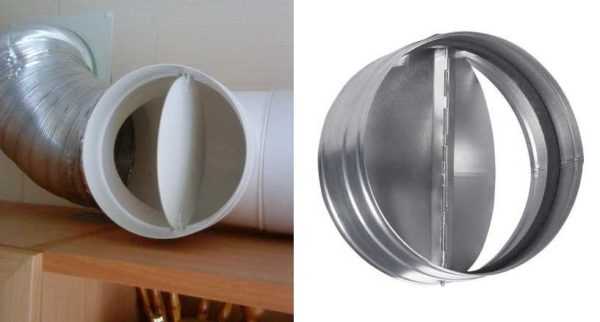

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

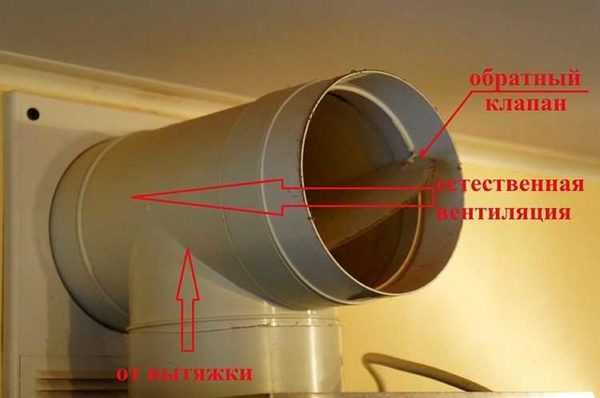

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

stroychik.ru

Монтаж вытяжки своими руками: как крепить?

Ежедневное приготовление пищи не лучшим образом сказывается на обстановке кухни. Гарь, пар и неприятные запахи разносятся по всему помещению, приводя в ненадлежащий вид мебель и оборудование. Страдают от влажных паров стены и потолок – в результате комната приобретает совершенно неприглядный вид. Избавить от таких неприятностей поможет простой монтаж вытяжки. Чтобы подключить устройство, не нужно быть высококлассным специалистом, достаточно вооружиться необходимыми инструментами для установки, изучить основы монтажа и проблема будет решена в короткие сроки. Чтобы максимально обезопасить работу, важно знать особенности заземления и то, как крепить устройство к стене.

Разные виды вытяжек

Чтобы грамотно монтировать вытяжное устройство, следует ознакомиться с типовыми особенностями выбранного агрегата:

• Подвесные плоские модели, устанавливаемые над плитой. Прикрепить их к стене можно с помощью массивных дюбель-гвоздей. Рециркуляционное устройство у многих моделей позволяет пользоваться прибором без соединения с вентиляционным выходом.
• Встраиваемые модели прекрасно впишутся в маленькую кухню благодаря креплению на шкаф и уютно расположатся над плитой. Жироулавливающий фильтр позволяет ему нормально работать без воздуховода.
• Купольные приборы считаются самыми стильными и удобными, высокая мощность всасывания заметно повышает их цену.

Внимание! Покупая вытяжку для кухни, нужно убедиться в наличии рециркуляции. Отсутствие вентиляционного канала над плитой не позволит вытяжке работать в полноценном режиме.

Кроме того, жироулавливающие фильтры требуют постоянной замены. Избежать таких затрат позволит периодическая чистка изделия. Для их полного просыхания требуется 1 или 2 дня.

Особенности работы

В зависимости от режима вентилирования вытяжки бывают следующих видов:

• Проточные механизмы, установленные над плитой, выталкивают облако загрязненного пара в отверстие вентиляции, что обеспечивает высокую производительность.
• Циркуляционные устройства очищают воздух за счет установленных в корпус фильтров. Подключение к вентиляции в этом случае не требуется. Такой монтаж вытяжки на кухне отличается простотой, однако, результат очистки будет заметно снижен.

В процессе покупки вытяжки нужно обязательно проверять продуктивность ее очистки. Согласно нормативам, через каждые 12 часов воздух должен быть обновлен. По этим показателям рассчитывают мощность вытяжки.

Важно, что шумовой уровень работы включенных приборов существенно отличается, этот показатель нужно хорошо изучить. Величина в 50 ДБ будет излишне высокой, лучше всего выбирать беззвучные вытяжки, а также модели со звукопоглощающими вставками.

Безопасность не помешает

Чтобы монтировать вытяжку своими руками, важно помнить о личной безопасности при работе с электричеством. Вероятность удара током повышается при увеличении влажности над плитой или неграмотном подключении к сети. Обезопасить прибор поможет правильное заземление и четкое подключение трехжильного провода. Розетки евро уже предусматривают своим строением безопасное соединение. Специальная клемма заземления позволяет закрепить соответствующий провод с устройством, обозначаемым цветными полосками или надписью Ground.

Если такое устройство для электрического соединения не предусмотрено в квартире, его можно смастерить своими руками, подключив к нейтральному проводу. Найти его можно в электрическом щитке, обычно он имеет вид готового штыря, замурованного в стену. Тогда он протягивается в кухню и крепится к вытяжке посредством автомата-разделителя.

Внимание! Если все-таки в квартире имеется подключение к зануленным проводам, не стоит их трогать: опасность ударом тока слишком высока.

Крепление вытяжек

Монтаж кухонной вытяжки определяется ее конструктивными особенностями. Самым простым и верным способом будет установка на стену.

1. Обозначить точку крепления между вытяжкой и плитой. Оптимальная высота 50–80 см. В противном случае эффективность поглощения переработанного воздуха сведется к нулю.
2. С помощью приложенной вытяжки отмерить 4 метки.
3. Проделать дрелью отверстие над плитой в 8 мм.
4. Вкрутить саморезы для дальнейшего навешивания на них вытяжки.
5. Закрепить устройство и вкрутить дополнительное крепление над плитой.

К сведению: практически все изделия имеют подробную инструкцию подключения, если она отсутствует, можно обратиться за помощью к интернету.

Особенности установки воздуховода

Процесс установки воздуховода требует наличия гофры нужного диаметра и длины (от 60 см до 3 м), хомутика, вентиляционного отверстия. Закрепленный на стену выход должен быть такого же диаметра, что труба и сам проем для вывода отработанного воздуха. Чтобы соединения получились максимально герметичными, следует запастись герметиком и малярным скотчем.

Виды воздуховодов:

• Пластиковые – самые крепкие, легкие, практически не издают шумов благодаря гладкости их внутренней поверхности.
• Гофра из алюминия – наиболее простой материал, который легко принимает любую конфигурацию. Главным преимуществом наклонной трубы является беззвучный режим ее работы.

Чтобы воздуховод правильно выполнял свои обязанности, его не рекомендуется сужать, в противном случае может нарушиться его целостность. Особенно опасны для хрупкого материала острые загибы. Если труба сломалась, ее можно заклеить обычным скотчем, однако, после такого ремонта работа вытяжки изменяется. Наклонное устройство вряд ли сможет полноценно выполнять свои обязанности.

Справимся с монтажом каминных вытяжек сами

Чтобы своими руками поставить вытяжку над камином, следует воспользоваться вентиляционным каналом. Для этого дроссельный клапан следует поставить на воздушный канал и обеспечить его надежную герметизацию. Во время простаивания устройства вентиль перекрывают, чтобы тепло из дома не уходило на улицу. Воздушный клапан каминной установки не должен выходить в подвальное помещение. Так удастся избежать скопления неприятного воздуха в помещении.

Совет! Крепить воздуховод целесообразно с ветреной стороны: разрежение воздуха поможет наилучшим образом вытянуть неприятные запахи из дома.

Установив правильно вытяжку своими руками, вентиляция будет обеспечена безупречной работой. Она тщательно контролирует температуру выходящих потоков, которая должна быть в пределах 80 градусов. Повышение этих показателей вызывает перегрев корпуса, что очень опасно для жильцов дома. Чтобы каминная вытяжка отвечала всем требованиям безопасности, следует максимально точно рассчитать показатели площади сечения имеющихся вентиляционных выходов.

Достоинства:

• высокая скорость и упрощенная схема монтажа;
• обширная область использования;
• прекрасная замена традиционного дымохода;
• быстрое выведение пыли и грязи за пределы помещения;
• установка в любой точке;
• выведение любых неприятных запахов;
• дешевизна устройства.

Наличие нескольких режимов работы присуще практически всем современным каминам.

Необходимые приспособления для работы:

• перфоратор;
• шуруповерт;
• измерительные инструменты;
• молотки разного размера;
• дюбели, шурупы.

Порядок установки каминной вытяжки:

1. Точно определить размеры будущего устройства.
2. Точки крепления вытяжки отметить горизонтальной линией.
3. Отметить место крепежа.
4. Просверлить отверстия глубиной более 50 мм.
5. Зафиксировать дюбеля в готовых проемах.
6. Повесить вытяжку на крепежные элементы.
7. Проконтролировать прочность фиксации устройства.
8. Оставшиеся 2 шурупа ввернуть через заднюю стенку панели.

Итак, смонтировать вытяжку своими руками совсем несложно, нужно лишь проявить терпение, аккуратность и старание. Дальнейшая эксплуатация устройства будет связана с периодической чисткой гари и копоти, двух раз в год будет достаточно. Таким простым способом удастся избежать случайного возгорания.

Загрузка…

kuhniclub.ru

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.
Евророзетка с подключенным заземлением в России встречается только в новых квартирах
Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.
Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаномМонтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:
Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
• А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
• В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой
Установка вытяжки на кухне – видео-инструкция:


• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

‘; blockSettingArray[0][«minSymbols»] = 0;blockSettingArray[0][«minHeaders»] = 0;blockSettingArray[2] = []; blockSettingArray[2][«setting_type»] = 3; blockSettingArray[2][«element»] = «»; blockSettingArray[2][«directElement»] = «.sb-a»; blockSettingArray[2][«elementPosition»] = 1; blockSettingArray[2][«text»] = ‘

‘; blockSettingArray[2][«minSymbols»] = 0;blockSettingArray[2][«minHeaders»] = 0;blockSettingArray[3] = []; blockSettingArray[3][«setting_type»] = 3; blockSettingArray[3][«element»] = «»; blockSettingArray[3][«directElement»] = «.footer-a»; blockSettingArray[3][«elementPosition»] = 1; blockSettingArray[3][«text»] = ‘

‘; blockSettingArray[3][«minSymbols»] = 0;blockSettingArray[3][«minHeaders»] = 0; var jsInputerLaunch = 15;

remboo.ru

Подробное руководство по установке и подключению вытяжки своими руками

Установить вытяжку своими руками – задача вполне посильная для домашнего мастера даже в том случае, когда оформление кухни завершено. Главное условие – надежное заземление и зануление прибора (подключение металлических частей к “глухой” нейтрали). Заранее также надо определиться с выбором конкретного типа вытяжки.

Как выбрать вытяжку

Приобретая устройство, необходимо учитывать размеры кухни и оборудование, для которой оно предназначается. Ширина вытяжки должна быть не меньше поверхности плиты.

Вторым важным моментом является мощность прибора. Для маленькой кухни можно приобретать устройство средней мощности, а при кухне большого размера подойдут мощные агрегаты.

Внимание следует обращать и на соответствие дизайна вытяжки интерьеру: она должна гармонично в него вписаться. При сегодняшней широте выбора моделей это не составляет труда.

В соответствии с вариантами установки приборы делятся на следующие виды:

• Купольные являются наиболее мощными, внешне похожи на зонтик с отходящей от него трубой.
• Встраиваемые – вытяжная труба этой модели убирается в шкаф, в то время как сама панель выдвигается во время приготовления пищи. Такой вариант является прекрасным решением для небольшой по размерам кухни.
• Плоские – вытяжную трубу заменяет фильтр, вследствие чего прибор более компактен, однако отличается небольшой мощностью.

Более подробно о выборе вытяжки читайте в этом материале.

Расчет высоты установки вытяжки

Высота определяется в зависимости от выбранной модели. К прибору приложена инструкция, в которой указывается расстояние, на котором необходимо монтировать устройство. Как правило, монтаж осуществляется примерно в 65-90 см от плиты. Превышение нижнего порога недопустимо, поскольку может привести к расплавлению вытяжки или ее отдельных частей. Что касается верхнего порога, его можно выбирать в соответствии со своим ростом.

При использовании электрической плиты порог ниже (он составляет 65-70 см), а в случае газовой плиты порог выше – от 75 до 90 см.

Варианты купольной вытяжки и процесс установки

Приборы купольного типа бывают:

• Пристенные (каминные) – их крепление производится на поверхность стены. По устройству напоминают вентиляционные системы, предназначенные для каминов.
• Угловые– используются в редких случаях, при расположении плиты в углу.
• Островные – их установка целесообразна на кухнях больших размеров, в частности – в столовых, где плита находится в центре кухни. Такие вытяжки крепятся непосредственно к потолку.

Материалом для изготовления вытяжек в большинстве случаев служит нержавеющая или эмалированная сталь, иногда встречаются модели из пластика или дерева. Купольные вытяжки работают в разных режимах. При установке выходящего на улицу или в систему вентиляции воздуховода функция прибора заключается в выводе воздуха из помещения.

При невозможности вывода воздуховода рекомендуется установка циркуляционной системы, которая пропускает воздух через фильтр и возвращает его обратно в помещение. Есть модели, которые могут работать в обоих режимах.

• Чтобы произвести установку купольной вытяжки, надо гофру подвести к вентиляционной системе дома и осуществить подключение к электросети. Иногда появляется необходимость в наращивании проводки или гофры.
• При самостоятельном проведении работы до ее начала необходимо закончить оборудование кухни мебелью. Затем можно переходить к разметке расположения прибора с учетом рекомендуемой высоты.
• Для крепления вытяжки надо выдолбить или высверлить отверстия для дюбелей. К ним на болтах крепятся опоры. На них надевается основа вытяжного устройства.
• Специальный отвод вытяжки соединяется с гофрой воздуховода с соблюдением предельной герметичности.
• Проводится проверка работоспособности прибора, после которой надевается верхний кожух.

Установка встраиваемой модели

Монтаж встраиваемой вытяжки осуществляется внутри кухонного шкафа. Возможна также установка вытяжной панели на выдвижной механизм, благодаря чему прибор становится абсолютно скрытым, однако такая работа требует наличия определенных навыков и некоторой профессиональной подготовки.

Вариант монтажа без выдвигания-задвигания является более упрощенным. Для его осуществления надо проделать следующие действия:

• В первую очередь следует собрать шкафчик, в котором будет располагаться вытяжка. Возможно и использование уже имеющегося, хотя его придется немного перестроить. При изготовлении и монтаже шкафчика необходимо учитывать размеры кухни и уровень расположения вытяжки.
• Дно планируемого шкафчика поднимается на высоту самого устройства. В дальнейшем вытяжка должна быть прикреплена к этому дну. Производится прочное крепление боковых стенок к крышке шкафчика, дно крепится с помощью евровинтов.
• Сверху делается прорезь для воздуховода. Для этого можно использовать ножовку или лобзик.
• Производится крепление корпуса вытяжки. Дно шкафчика необходимо снять и перенести на его поверхность схему отверстий, которые требуются для гофры и крепежных болтов.
• После высверливания и вырезания отверстий корпус крепится ко дну. Затем надо прочно скрепить всю конструкцию и установить ее на прежнее место.
• Последним шагом является протягивание воздуховода и его герметичное закрепление. Кабель вытягивается к предварительно подготовленной розетке, после чего прибор можно испытать.

Аналогичным способом производится установка телескопической вытяжки: по сути это та же встраиваемая модель, имеющая несколько конструктивных особенностей (к монтажу они не относятся).

Как установить плоскую вытяжку

Плоские (подвесные) модели, как правило, не имеют воздуховода. Они оснащены фильтром для очистки воздуха. Любой вид вытяжного устройства можно запускать в режиме повторной циркуляции (очистки воздуха с помощью встроенного фильтра) либо в режиме вывода воздуха на улицу. Фильтры необходимо менять по крайней мере дважды в год.

Сам процесс монтажа вытяжной модели не представляет сложности. Прибор имеет особое крепление – остается лишь перенести отметки на поверхность стены. Расстояние между ними должно соответствовать отверстиям на креплении. Просверлив стену, надо забить дюбели и произвести крепление навесов с помощью отвертки или шуруповерта. На них закрепляется вытяжной прибор, после чего производится подсоединение к сети.

Установка гофры на вытяжку

• В случае расположения вентиляционного отверстия над плитой его соединение с вытяжкой осуществляется с помощью небольшого переходника. Однако во многих случаях они разделены большим расстоянием. В этом случае необходимо смонтировать для вытяжки специальный воздуховод, представляющий собой гладкую трубу из пластика или гофрированную на основе пластика или алюминия.
• При выборе гладкой трубы круглой или квадратной формы требуется дополнительное приобретение соединительных колен для обхода углов. Помимо этого, необходимо два переходника: один используется для крепления на вытяжном устройстве, второй – для вентиляционного отверстия.
• Соединения и стыки тщательно промазываются герметиком.
• Если воздуховод можно спрятать в настенном шкафу, рекомендуется использовать гофру: она обойдется дешевле, к тому же монтировать ее гораздо легче. В этом случае нет необходимости в использовании переходников: гофра прекрасно огибает углы.
• До начала установки гофру нужно максимально растянуть: это значительно сократит производимый в процессе работы вытяжки шум.
• При выборе диаметра трубы необходимо ориентироваться на параметры выходного отверстия вытяжки.
• Фиксация гофры на патрубке вытяжки осуществляется с помощью хомута, а на отверстии вентиляции – с использованием специальной решетки.

Поскольку со временем в воздуховоде скапливается гарь, препятствующая свободному прохождению воздуха, его надо хотя бы дважды в год чистить или заменять новым.

Подключение к вентиляции

В любом доме имеется система естественной вентиляции, к которой можно осуществить подключение кухонной вытяжки.

Работа по подключению несложная. Для нее потребуется особый щиток, оснащенный отверстием для крепления трубы, который закрепляется на месте решетки вентиляционной отдушины.

Проблема может состоять в следующем: в старых многоэтажных домах не предусмотрена установка вытяжных приборов. По этой причине отсутствуют и индивидуальные вентиляционные каналы: есть один общий канал. При подключении жильцами вытяжек в вентиляционной системе меняется давление воздуха. В итоге запахи затягиваются в вентиляционные отверстия соседних квартир или (при установке вытяжного устройства и обратного клапана) приборы “соревнуются” по мощности. В таких случаях есть несколько вариантов решения:

• Радикальным решением является смена жилья. В новостройках имеются индивидуальные вентиляционные каналы.
• Можно прибегнуть к помощи специалиста по вентиляции, который произведет оценку состояния вентиляции и даст совет по выбору модели, которую можно устанавливать, не нанося вреда соседям. При необходимости вентиляционщик произведет чистку воздуховодов шахты.
• Прекрасным решением является приобретение рециркуляционного устройства.
• Также можно создать индивидуальную систему вентиляции, при которой устраивается вентиляционное отверстие или небольшое окно, ведущее на улицу. Для работы используется перфоратор. Надо рассчитать ход воздуховода на кухне и определить наиболее подходящее место. Готовое окно заделывается решетчатым щитком. Гофра выводится в него.

Выбор места для установки розетки для вытяжки

Подготовка новой розетки для вытяжки должна проводиться до начала установки прибора. При выборе розетки необходимо учитывать, что большинство моделей вытяжных устройств оснащены трехжильными проводами.

Запрещена установка розетки около мойки и возле плиты. Оптимальным вариантом является ее монтаж над навесными шкафами – примерно на высоте 2 метра. Розетку надо переместить влево или вправо от центра вытяжки. При выборе более открытого места можно задекорировать розетку, используя специальный короб. Не следует скрывать ее за громоздкими приборами или подвесными шкафами.

Порой в домах происходят перепады напряжения, в результате которых мотор вытяжки может перегореть или в определенной степени повредиться. Для предупреждения подобной ситуации необходимо произвести заземление розетки.

sekretystroyki.ru

Пошаговая инструкция установки вытяжки на кухне своими руками: как правильно крепить прибор

Всем известно, что во время приготовления еды воздух на кухне должен находиться в постоянной циркуляции. Так как всякие различные запахи, например, от подгоревшего молока, от жареной курицы, просто пар от плиты или запотевшие окна не создают нужного уюта хозяйке. И находиться в такой кухне — никакого удовольствия, даже если в помещении сделан отличный ремонт. В этой статье вы узнаете, как установить вытяжку на кухне, чтобы избавиться от вышесказанных проблем.

Как установить кухонную вытяжку своими руками, знает любой мастер-ремонтник, но благодаря данной статье любой человек сможет понять, как сделать вытяжку на кухне и легко справиться с этой задачей, нужно только иметь примерное представление о правилах заземления. А также понимать, как осуществлять крепление на стену. Перед установкой вытяжки нужно определиться с типом изделия, которое подойдет именно на вашу кухню, кроме того, необходимо выбрать нужную мощность. Итак, приступим.

Виды кухонных вытяжек

От выбранного типа кухонной вытяжки будет зависеть способ монтажа изделия. Кухонные вытяжки можно разделить на несколько видов.

• Плоские или стандартные подвесные изделия, которые крепятся под полку над плитой.
• Встраиваемые кухонные вытяжки – эти изделия монтируются внутрь шкафа, висящего над плитой. Такие изделия прекрасно подойдут к любому типу дизайна.
• Настенные приборы – такие вытяжки нужно крепить на стену, где стоит плита. Настенные вытяжки могут иметь различную форму исполнения и дизайн.
• Угловые изделия – соответственно монтируются в угол.
• Островные вытяжки – предназначаются для кухонь с островом. Такое изделие можно крепить в любом месте кухни, достаточно прикрепить вытяжку к потолку.

Обратите внимание! Установку вытяжки необходимо производить на расстоянии в 70 сантиметров от варочной поверхности, а если в квартире установлена газовая плита, то расстояние должно составлять 80 сантиметров. Причем расстояние не зависит от типа изделия.

Основные режимы работы вытяжки

Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции.

• Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
• Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

Выбор мощности прибора

Мощность прибора является самым важным параметром, на который нужно обратить внимание при покупке. Кроме того, мощность отвечает за качество производства очистки воздуха. Измеряется такой параметр в кубических метрах в час. В принципе, становится понятно, что это значение говорит о том, сколько кубических метров грязного воздуха будет проходить через вытяжку за один час работы.

В Российской Федерации установлена норма обновления воздуха на кухне, которая составляет один раз в двенадцать часов, т.е. два раза в день. Благодаря этой простой формуле вы сможете легко рассчитать необходимую мощность нужного вам прибора очистки воздуха. Для расчета необходимо площадь кухни умножить на высоту потолка и умножить на 12.

Кроме этого, необходимо учитывать потерю мощности, которая будет происходить во время прохождения изгибов воздуховода и длины вентиляционной шахты. Чтобы рассчитать этот параметр, необходимо к полученному результату прибавить тридцать процентов.

Давайте попробуем рассчитать мощность прибора для небольшой кухни: допустим, площадь нашей кухни составляет шесть квадратных метров, а высота потолка равна два с половиной метра. Расчет будет иметь следующий вид: 6*2,5*12*1,3=234 кубических метра.

Обратите внимание! Обязательно при покупке узнайте уровень шума, который будет издавать вытяжка во время работы. Производители должны указывать этот параметр в децибелах. Не нужно приобретать модели приборов, издающих шум, который будет превышать 50 децибел. Существует огромный ассортимент выбора таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, которые оборудованы прокладками, поглощающими звук.

Заземление прибора

Обязательно при установке вытяжки на кухню нужно учитывать нормы электробезопасности. Так как на кухне постоянно скапливается влага и там, как правило, всегда повышен уровень влажности, то в этом случае увеличивается шанс получить удар током. Это может произойти при неправильном подключении прибора к сети.

Вытяжка должна подключаться к сети электропитания при помощи трех проводов: провод, означающий фазу, провод – земля и провод – ноль. Как правило, провод заземления будет иметь желтый цвет. Обязательно нужно провести заземление перед началом работы прибора.

Осуществить заземление вытяжки не составит труда, если в вашей квартире установлены евро-розетки. Но что делать, если таковых нет?

Специально для таких случаев в многоквартирных домах в электрощитах предусмотрена специальная труба, из которой, как правило, выходят другие провода (будьте предельно внимательны, т.к. провода находятся под напряжением). Именно это труба очень хорошо заземлена. Что вам нужно сделать, это провести провод с минимальным сечением 2,5 мм от этой трубы к вашей вытяжке. А саму вытяжку нужно подключить через автомат на 6,3А, этого будет достаточно. Ни в коем случае не зануляйте прибор на какую-либо трубу или батарею, т.к. это чревато последствием получить удар током.

Вентиляция в квартире

Как правило, вытяжная вентиляция, устанавливаемая на кухне, может нарушить штатную вентиляцию. Для установки обычно приходится пробивать дополнительное отверстие, но это не решит проблемы, т.к. увеличение окна вытяжки не изменит сечения самой шахты. Но выход из этой ситуации есть – это установка дополнительного короба, который оборудован клапаном-хлопушкой.

Такой клапан действует по следующему принципу: при возникновении давления при работе вентилятора клапан закрывает одно окно, и тем самым осуществляется вентиляция при помощи вытяжки. Плюсом такой системы является то, что при работе вентилятора полностью отсутствует обратная тяга и сохраняется естественная вентиляция при выключенном приборе. Регулировка клапана осуществляется при помощи тонкой пружины. Для изготовления крышки используют легкие материалы, такие как пластик или алюминий.

Какой воздуховод выбрать

Существует два варианта воздуховодов.

• Пластиковый воздуховод из ПВХ – такие воздуховоды отличаются прочностью, легкостью и бесшумностью. Все это достигается благодаря их гладкой поверхности, которая не создает препятствий для прохождения воздуха. Существуют пластиковые жесткие короба и эластичные гибкие трубы из пластика.
• Алюминиевая гофрированная труба. Самый простой материал, который можно использовать для самостоятельного создания воздуховода. Такой материал можно свободно сгибать под необходимый размер. В отличие от жестких коробов, гофра не создает гула и вибрации. Минусом такого воздуховода является его некрасивый внешний вид, поэтому очень часто такие воздуховоды скрывают в гипсокартонные короба.

Монтаж вытяжки

Монтаж нужно начинать с изготовления короба для хлопушки. Сделать его можно из алюминия или оцинкованной стали. Если не хотите мучиться с коробом и устанавливать в него хлопушку, то стоит приобрести антивозвратный клапан, который устанавливается непосредственно перед вентиляционной шахтой.

Корпус можно установить на настенный шкаф, расположенный над плитой. Обязательно заделайте все щели монтажной пеной. Для начала просто примерьте корпус и нарисуйте разметку для проделывания будущих отверстий. После этого снимите шкаф и прорежьте отверстие электролобзиком. Если в шкафу есть полки, то в них также нужно сделать ровно такое же отверстие.

Следующий этап – это подключение воздуховода. Для этого нужно просунуть гофру в отверстия, которые вы прорезали в шкафу. После того как вы вставили гофру, шкаф можно повесить на место. Если в гофре есть стыки, их нужно заделать герметиком. Теперь нужно прикрутить саму вытяжку на шкаф при помощи саморезов.

При создании воздуховода своими руками старайтесь как можно меньше делать изгибов трубы, чтобы не терялась мощность тяги воздуха.

Вот и все. Вытяжка готова! Осталось сказать, что проводить чистку вытяжки необходимо как минимум два раза в год, чтобы обезопасить свое жилище от возгорания.

nakuhne.guru

Установка вытяжки своими руками: пошаговая инструкция

Современную кухню сложно представить без вытяжки

Современную кухню невозможно себе представить без бытовых приборов: холодильника, посудомоечной машинки, плиты, микроволновки и вытяжки. Последнему устройству и посвящена сегодняшняя статья  » Установка вытяжки своими руками «. Сегодня подробно обсудим то, как должна проходить установка вытяжки  своими руками на кухне, потому как монтаж выполняют несколькими способами.

В каждом конкретном случае установка вытяжки своими руками зависит от типа и особенностей конкретного кухонного прибора. Они бывают:

1. Встраиваемые – располагаются они в специальном отделении подвесного шкафа, благодаря чему аппарат прекрасно вписывается в стилистику и интерьер кухни.
2. Подвесные вытяжки для кухни, которые устанавливают над плитой под шкафом.
3. Настенные – крепятся к основанию стены, над плитой.
4. Островные – крепить вытяжку можно в наиболее подходящем месте, подвесив её у потолка.
5. Угловые – агрегаты, устанавливаемые в углу комнаты.

Независимо от типа кухонного устройства, важно помнить о главном правиле – подключение вытяжки на кухне производится на высоте 70 см от электроплиты, и не менее 80 см над газовой плитой. Указанные расстояния являются оптимальными для эффективной работы рассматриваемого устройства.

Приборы отличаются режимом функционирования. Самыми эффективными считаются проточные вытяжки. Они всасывают загрязненный воздух из комнаты и отводят его на улицу, либо в вентиляционную систему.

Популярностью пользуются и циркуляционные вытяжки на кухню. Речь идёт об устройствах с замкнутым циклом работы. Загрязненный воздух, проходя через несколько угольных фильтров, очищается и направляется обратно в помещение. Установка кухонной вытяжки своими руками простая (устройство крепится над основанием плиты, подключается к электросети), ввиду того, что ей не требуется доступ к вентиляции. Главный недостаток приборов рециркуляционного типа – некачественная очистка воздуха.

Общие рекомендации по установке вытяжки на кухне

Вначале следует определиться с мощностью устройства. Данная характеристика обозначается кубометрами очищаемого воздуха за единицу времени (обычно 1 час). Уточнению подлежит и такая характеристика, как шум при работе устройства. Оптимальное значение для современных моделей – 50-55 дБ. Предпочтение отдают решениям с 2-мя вентиляторами и системой звукопоглощающих прокладок в корпусе.

Электротехнические тонкости

Прежде чем детально рассмотреть, как установить вытяжку на кухне своими руками, стоит остановиться на вопросе электробезопасности. Кухня – место повышенной опасности, потому как корпус любого бытового прибора не защищен от влаги, жира, что чревато ударом тока и другими печальными последствиями.

Подключение кухонной вытяжки к электросети выполняется при помощи 3-х проводов – «0», «фазы» и «земли». Заземление традиционно обозначают желтым цветом с зелёной полосой. Не пренебрегайте заземлением, т.к. это наиболее эффективный способ обезопасить домочадцев от электрического и статического тока.

В квартирах новой постройки с этим вопросом никаких проблем не возникает. В некоторых моделях техники вывод или разъём для заземления может отсутствовать, в этом случае достаточно заземлить металлический корпус проводником.

А как подключить вытяжку на кухне без евро розетки? В таком случае устройство заземляют к глухой нейтрали. Обратите внимание! Категорически запрещается «бросать ноль» на ближайшую батарею или трубу, как поступают многие домашние умельцы.

Если же к нулевому проводу подсоединены другие, не стоит отсоединять их, это чревато ударом тока. Достаточно набросить провод с бытового прибора к уже имеющимся. При отсутствии – зачистите трубу и прикрепите проводник.

Вентиляция для кухни

Качественная установка кухонной вытяжки своими руками предполагает соединение бытового прибора с вентиляционной системой. Лучше всего организовать работы следующим образом:

Движение воздуха по направлению от вытяжки к вентиляционному каналу

1. Для вентиляции оборудуют подходящих размеров короб, дополняют его клапаном-хлопушкой с 2-я отверстиями. В горизонтальном положении воздушный поток отводится через открытое окно, т.е. естественным образом. За счёт чего обеспечивается более качественное проветривание помещения.
2. Если монтаж вытяжки на кухне выполнен правильно, то при работе вентиляторов устройства образуется внутреннее давление, отверстие клапана закроется и грязный воздух направится по коробу в канал. Неоспоримое преимущество данной схемы включения – отсутствие обратной тяги, эффективная система естественного воздухообмена.

Работа кухонной вытяжки с обратным клапаном в вентиляционной системой

Для регулировки положения клапана применяется специальная пружина. Пользоваться ей сможет даже неопытный мастер. Но особого вмешательства не потребуется, потому как клапан выставляется всего 1 раз.

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

1. Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
2. Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Монтаж кухонной вытяжки своими руками: правила установки

Итак, как правильно установить кухонную вытяжку, и какие аспекты заслуживают первостепенного внимания. Все зависит от расположения вентиляционной шахты. Самый популярный вариант – прикрепить агрегат во встроенном шкафу, на этом варианте стоит остановиться подробнее.

Если устанавливать прибор качественно и надёжно, то его подключают к коробу с хлопушкой. Корпус без проблем изготавливается из оцинкованной стали или алюминия. Можно приобрести уже готовый клапан, функционирующий по принципу «бабочки». Он располагается в вентиляционной шахте.

Удобнее всего, если установка кухонной вытяжки осуществляется на настенный шкаф. Образовавшиеся щели и трещинки заделываются монтажной пеной, дабы при эксплуатации не возникало резонанса. Последовательность действий следующая:

1. Вначале корпус хлопушки прикладывают к шкафу, делают разметку под соответствующие отверстия.
2. Шкаф снимают и проделывают отверстия. Лучше всего пользоваться электролобзиком.
3. Соответствующие выемки под воздуховод вырезают в полках, при наличии оных.
4. В верхней части вырезают отверстие квадратной формы с запасом 5 мм, в который помещается хлопушка.

Теперь вы знаете, как правильно установить вытяжку на кухне, в какой последовательности лучше собрать функциональные части в единый агрегат. Рассмотрим подробнее особенности подключения устройства к воздуховоду.

Как самому подключить воздуховод

Подключение воздуховода осуществляется в несколько этапов. Остановимся на них подробнее:

1. Гофру просовывают в отверстия, проделанные в шкафчике и полках (изделию придают квадратную форму для большего удобства, а углы загибают наружу).
2. После этого устанавливается кухонная вытяжка своими руками, а мебель с гофрой крепится на стене. Чтобы исключить потерю мощности при работе прибора, стыки заделываются силиконом.

   Кухонная вытяжка подключенная к вентиляционной системе

3. Затем можно устанавливать вытяжку над плитой, в подвесной шкафчик. Закрепляют прибор саморезами. Следующий шаг – соединение гофры и вентиляционного канала. Большие щели заделывают монтажной пеной.
4. Особое внимание уделяют фиксации гофры, лучше воспользоваться для этого специальными металлическими хомутами. Заделка отверстий повысит надёжность готовой конструкции.
5. Монтаж кухонной вытяжки своими руками напрямую выполняется по простой технике – воздуховод направляют непосредственно в шахту, при помощи специальной решетки.
6. Тем, кто выбрал ПВХ воздуховоды достаточно будет зафиксировать комплектующие углы и подключить их к вентиляционной системе.

Установка вытяжки своими руками на кухне в частном доме с минимальным количество изгибов гарантирует хорошую тягу в системе. На каждом изгибе потери мощности достигают 10%. Если таких колен более 3, то эффективность вентиляционной системы существенно сокращается.

Крепление вытяжки на стену без шкафа

Правила установки вытяжки на кухне не ограничивают хозяев в месте размещения бытового агрегата. Не всем хочется портить навесной шкаф устройством, постоянно контактирующим со влагой и загрязненным воздухом. Иногда размеры прибора несовместимы с параметрами шкафа. Многие хозяева предпочитают монтировать мощные модели на кухне в квартире, оказывающие на гарнитур огромную нагрузку.

В таком случае на стене без шкафа необходимо закрепить П-образную металлическую раму, используя дюбели. Данная конструкция выступает опорой для последующей фиксации корпуса прибора.

Установка вытяжки своими руками: последовательность работ

Иногда установка вытяжки над плитой при помощи дюбелей невозможна. Что делать в таком случае? Зачастую подобные ситуации характерны для помещений с газовыми плитами, к которым подведены несколько труб, по которым и подводится газ. Нормально поставить вытяжку своими руками не получится.

В таких случаях лучше применить саморезы-шпильки, у одного конца которой находится саморез, а у другой – резьба с зажимом в виде гайки. Они вкручиваются в основание стены по аналогии с дюбелями, и только после этого крепить корпус кухонной вытяжки. На завершающем этапе устройство подключается к электросети. Бытовой агрегат подсоединяют напрямую, через предохранитель, либо включают в розетку.

П-образная конструкция из саморезов-шпилек

Опытные мастера рекомендуют перед тем как сделать вытяжку на кухне своими руками, подключить заземление. С его помощью легко отвести напряжение, возникающее во время работы вентиляторов. Без заземления оно будет направляться на корпус прибора, опасность поражения током возрастает в разы.

Вытяжка на кухню своими руками готова к эксплуатации! Остаются лишь косметические штрихи – задекорировать отводные воздуховоды и наслаждаться чистотой воздуха.

Установка вытяжки своими руками: рекомендации мастеров

Через год устройство очищают от жира, накипи и пара. Это важный этап, предотвращающий возгорание прибора при последующей эксплуатации. Теперь вам известно, как устанавливается вытяжка на кухне самостоятельно, не прибегая к помощи специалистов. Ничего сложно в этом мероприятии нет. Главное условие – ответственное отношение на каждом этапе.

Придерживаясь простых рекомендаций и правил безопасности, домашний агрегат в кухне прослужит вам несколько лет, качественно очищая кислород. Поверьте, у вас все получится!

Как установить кухонную вытяжку в частном доме своими руками: видео

Видео: установка вытяжки своими руками

ventilaciya.info
