Мебельные кондукторы широко распространены и имеют хорошие эксплуатационные качества.
Многие интересуются, как выбрать мебельный кондуктор и пользоваться им? Ниже речь пойдет о достаточно простом, но максимально функциональном приспособлении, которое существенно облегчает процесс сборки мебели. Оно позволяет быстро и с предельной точностью создавать технологические отверстия без предварительного нанесения разметки. Эти приспособления являются незаменимыми при сборке мебельных и других столярных конструкций. Учитывая простоту устройства, его можно изготовить самостоятельно.
Изначально следует отметить, что любой, даже самый простой, мебельный кондуктор значительно облегчает труд. На сегодняшний день такие приспособления для сборки мебели и прочих столярных изделий очень широко используются. Не секрет, что описываемые процессы связаны с разметкой под отверстия, нанесение которой требует существенных временных затрат. Также важно учитывать точность.
Это наиболее актуально для сверления отверстий под конфирмат и различные втулки.
Рассматриваемые шаблоны позволяют экономить время и сокращать трудоемкость процесса сборки столярных конструкций. Имеется в виду исключение необходимости многократного повторения однотипных действий. По сути, кондуктор – это планка, имеющая отверстия и гильзы определенных размеров. Прикладывая эти приспособления, можно сверлить отверстия заданного размера с четким интервалом между ними.
Важно учитывать, что одни описываемые изделия предназначены для упрощения сверления отверстий в процессе сборки конструкций, а другие облегчают разметку.
С учетом данного момента кондукторы делят на сверловочные и разметочные. На сегодня в соответствующем сегменте рынка представлен достаточно широкий ассортимент подобных приспособлений.
При сборке мебели мастера используют разные кондукторы, которые могут быть листовыми или же реечными. Последние, как правило, применяют при работе с элементами, длина которых превышает 1 метр. Листовые модели являются оптимальным решением при разметке мелких элементов. Кстати, в продаже можно найти также комбинированные варианты.
Кондукторы изготавливают из разных материалов, в перечень которых входят металл, дерево, пластик, а также ДСП, ДВП и прочее. При этом важно учитывать существование определенных стандартов. Так, отверстия шаблона располагаются от края изделия не более чем на 8 мм, а расстояние между ними должно составлять от 32 мм.
Важным конструктивным элементом кондуктора являются его опоры, отвечающие за жесткую фиксацию устройства.
Подобные опоры могут быть плоскими, сферическими или же насеченными. Выбор конкретных моделей напрямую зависит от особенностей эксплуатационных условий.
Стоит учесть, что в промышленных условиях при производстве мебельных и прочих столярных конструкций используются профессиональные кондукторы. Одной из их отличительных черт является наличие целого арсенала дополнительных приспособлений, которые существенно упрощают и максимально ускоряют выполнение работ. В таких случаях, как правило, стоимость инструмента не играет ключевую роль. Иначе складывается ситуация с небольшими мастерскими и частниками, специализирующимися на выпуске мебели. Для них финансовая сторона вопроса при приобретении оборудования стоит на лидирующих позициях.
Современные кондукторы и шаблоны могут существенно отличаться друг от друга.
И речь идет не только о том, что одни из них металлические, а другие деревянные или пластиковые. Имеются в виду также конструктивные особенности и функциональность изделий. С учетом подобных параметров выделяют следующие варианты:
Помимо всего прочего, в современном мебельном производстве широко применяются и узкоспециализированные устройства. Речь идет о шкантовых шаблонах и моделях, предназначенных для разметки и сверления отверстий, к примеру, под евровинт и конфирматы или же для установки нестандартных ручек, а также эксцентриковых стяжек.
Еще один важный для классификации кондукторов фактор – это способ их фиксации. С учетом данного момента приспособления делят на два типа – закрепляемые и скользящие. Стоит отметить, что первые, с одной стороны, удобны в эксплуатации, но в то же время частично ограничивают действия мастера.
Следует заметить, что данную разновидность многофункционального столярного инструмента многие специалисты считают оптимальным вариантом при сверлении гладких поверхностей. В процессе эксплуатации шаблон прикладывают к деталям для сверления отверстий. При этом его следует крепко удерживать.
В данных устройствах предусмотрена поверхность, которую можно перемещать вверх и вниз.
Этот точный инструмент позволяет с максимальной точностью сверлить отверстия в конструктивных элементах, ось которых располагается под углом. Чаще всего такие кондукторы становятся незаменимыми при работе с деталями, имеющими сложную конфигурацию.
Девайсы, относящиеся к данной категории, включая торцевые модели, являются настраиваемыми. Исходя из названия типа, можно сделать вывод о широте сферы их применения. Они одинаково успешно применяются для создания изделий как в небольших мастерских, так и производственных цехах.
Шаблоны и кондукторы, относящиеся к категории опрокидываемых, имеют ряд конструктивных особенностей, определяющий сферу их применения. Как правило, такие приспособления используются в ситуациях, когда требуется выполнить операции с деталями, расположенными в нескольких плоскостях.
Сейчас в сети можно без труда найти подробные обзоры кондукторов и шаблонов производства Италии, Германии и, конечно же, России. Параллельно специализированные ресурсы публикуют и постоянно обновляют актуальные рейтинги самых популярных моделей. В соответствии с многочисленными отзывами, заслуженным спросом на сегодня пользуются определенные приспособления.
Последняя является актуальной для всех типов европейской фурнитуры. Важно помнить, что при заказе покупатель может сам выбрать комплектность. Кондукторы и шаблоны Assistant рассчитаны на разметку и сверление отверстий под конфирмат, подъемники, ручки, петли, шканты, шаровые и роликовые направляющие и другие элементы.
В комплект шаблона входят набор втулок и система позиционирования.Анализируя публикуемые обзоры разных моделей современных кондукторов и шаблонов, следует уделять внимание характеристикам профессиональных приспособлений. Естественно, они стоят дороже максимально простых устройств, однако при этом являются многофункциональными. Также такие кондукторы комплектуются целыми наборами дополнительных элементов.
На сегодняшний день рынок строительного оборудования инструмента (как бытового, так и профессионального) не испытывает недостатка в предложениях производителей кондукторов разных модификаций. С одной стороны, широкий ассортимент позволяет подобрать наиболее подходящую модель шаблона в каждом конкретном случае.
С другой стороны, не имея достаточного опыта, в подобном разнообразии можно легко запутаться. Прежде всего, при выборе приспособления для разметки и сверления необходимо учитывать задачи, которые оно будет выполнять.
С учетом особенностей описываемого инструмента на стадии выбора стоит уделить внимание его функциональности. Не менее важным моментом при этом будет перечень дополнительных приспособлений, которые входят в комплект кондуктора:
Все подобные элементы значительно упрощают использование самого кондуктора, а также процесс сборки столярных конструкций в целом.
Особого внимания заслуживает материал, из которого изготовлен шаблон. Качественные современные кондукторы изготавливаются из прочного дерева, а чаще всего из нержавеющей стали, характеризующейся максимально длительным сроком эксплуатации.
Однако в продаже также встречаются устройства, выполненные из пластика и стекла.
Естественно, при выборе конкретной модели следует акцентироваться на качестве изготовления, то есть уделять соответствующее внимание осмотру изделия. Немаловажный момент – это изготовитель инструмента. Известные компании вряд ли будут рисковать своей репутацией, выпуская на рынок некачественную продукцию.
Как показывает практика, применение современного оборудования и инструмента, включая, конечно же, кондукторы и шаблоны для разметки и сверления, позволит наладить производство мебели в кратчайшие сроки. И это будет по силам даже при наличии минимальных знаний и навыков. Использование описываемых приспособлений избавит от необходимости выполнения сложных расчетов и нанесения разметки, требующих определенной квалификации.%20D5%D0%BC%D0%BC,%20D8%D0%BC%D0%BC,%20L-157%D0%BC%D0%BC.jpg)
Главное, знать, как правильно использовать кондуктор.
Одним из главных преимуществ применения шаблонов является исключение рисков вхождения сверла или фрезы под неправильным углом. Кондуктор обеспечивает не только нужное позиционирование инструмента при вхождении в обрабатываемую деталь, но также его стабилизацию во время сверления. Для этого необходимо по возможности максимально надежно зафиксировать само приспособление.
Незаменимым кондуктор будет в ситуациях, когда требуется сделать отверстие под определенным углом. Это наиболее актуально для конструктивных элементов, выполненных из ДСП или МДФ. Важно учесть, что в таких случаях используются специальные регулируемые кондукторы.
Как уже было отмечено, залогом качественного выполнения работ с максимальной точностью является правильное позиционирование и жесткое закрепление шаблона на деталях столярной конструкции.
Достаточно часто опытные мастера используют в качестве дополнительных фиксаторов струбцины. Сейчас подобные крепежные элементы можно приобрести готовые или же сделать самостоятельно.
Помимо струбцин могут использоваться пружинные упоры, которые более чем эффективно прижимают кондуктор к обрабатываемой поверхности. Это позволяет сделать точную разметку и сразу же просверлить отверстия. В некоторых случаях при отсутствии в комплекте кондуктора зажимов и доступа к перечисленным приспособлениям для фиксации используют обычные саморезы. Также в процессе эксплуатации рассмотренных устройств настоятельно рекомендуется учитывать характеристики материалов, с которыми приходится работать.
В следующем видео рассказывается о мебельном кондукторе.
youtube.com/embed/55VC4toF3BY?modestbranding=1&iv_load_policy=3&rel=0″/>
При работе с ручной дрелью, иногда бывает сложно выдержать заданное направление отверстия. Также кондукторы применяются, если необходимо выполнить ряд аналогичных дырок по шаблону. Например, при столярных работах. В этом случае мастер не тратит время на разметку дерева, и гарантировано получает одинаковый результат.
Кондуктор незаменим при сверлении дыр в трубах. Но основное применение — проход отверстий под заданным углом.
Рассмотрим различные варианты этого полезного приспособления:
Простой мебельный кондуктор для сверления отверстий при сборке мебели из металла. Подробности в видео материале
com/embed/qiE3_N3uzIQ?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>

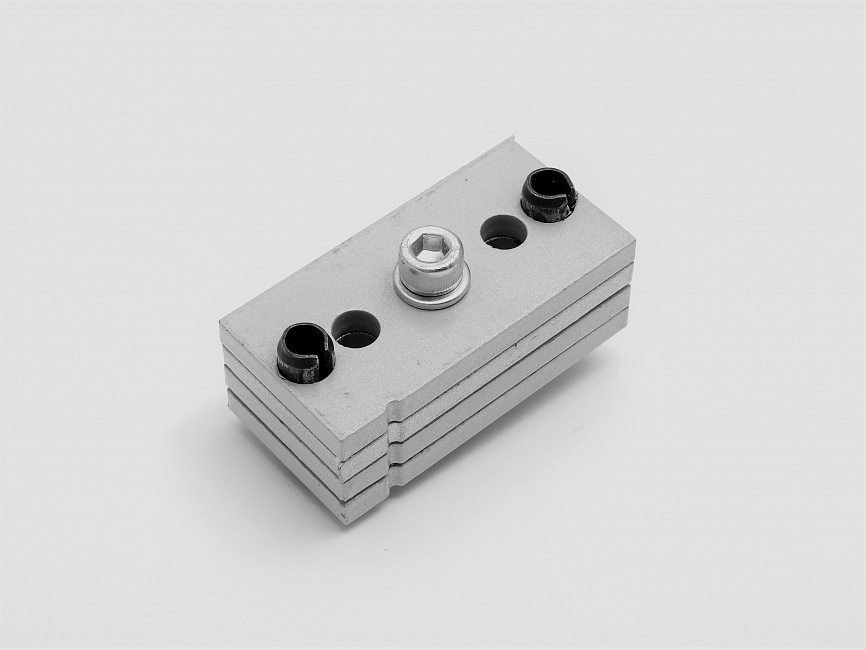

Назначение — получение проходов в толстых заготовках, строго под углом 90°. Представляет собой набор втулок в едином корпусе, или кронштейн со сменными рабочими насадками.
Установив приспособление над точкой сверления, можно начинать работу без предварительного накернивания. Сверло точно попадает в центр втулки и не отклоняется от оси.
Важно! Единственная проблема — инструмент необходимо удерживать на заготовке, особенно в начале работы. Иначе от вибрации он может сместиться.
Такой кондуктор для сверления можно сделать своими руками. Используется толстый текстолит или твердое дерево. Идеальный вариант — применение втулок от экструдера для протяжки проволоки. Изношенные втулки можно найти на заводе.
Насадки для экструдера выполнены из легированной стали, с добавлением победита. Срок службы практически неисчерпаем.
Сделать отверстие в покатой поверхности практически невозможно.
Особенно тяжело начать процесс — кончик сверла соскакивает с заданной точки. Приспособление зафиксирует направление, и позволит выполнить работу с высокой точностью.
Регулируя длину фиксирующих болтов, можно просверлить отверстие по касательной в отношении центра. Если под рукой нет подобного инструмента, его можно изготовить из подручных материалов. Например, из бруска твердого дерева и полоски фанеры.
Чтобы направляющие не так быстро разбивались острыми кромками сверла, их можно усилить гильзами из трубок разного диаметра.
Такой тип сверления не очень распространен, однако есть способы крепления изделий между собой, когда без этой технологии не обойтись.
Фактически, отверстие проделывается по касательной, что практически нереально выполнить, удерживая дрель руками.
Важно! В металлических деталях такие углубления можно выполнить только с помощью фрезы.
А для деревянных заготовок существует готовый комплект.
Любой столяр знаком с таким способом сверления, профессионалы используют это приспособление постоянно. Работать с кондуктором несложно: выставляется высота сверления, заготовка плотно прижимается к упору, и вы получаете точные косые отверстия.
На сверло обязательно надевается упор-ограничитель, иначе отверстие получится сквозным. Тогда головка шурупа будет проваливаться. Кроме того, такой крепеж лучше делать с помощью особого сверла, с двойным диаметром.
Самостоятельно такое приспособление изготовить сложно. Хотя есть простые варианты, не отличающиеся особой точностью.
Есть отдельный тип приспособлений: для сверления под углом с регулируемым наклоном. Это специфический кондуктор, который подходит не для всех заготовок.
Указанный выше тип крепежа, подходит лишь для массива. Прессованные плиты так не соединить.
Поэтому такой кондуктор не подойдет для сверления отверстий в ДСП.
Для сборки цапф и других компонентов мебели из оргалита, применяется шкантовый крепеж.
Приспособление предназначено для того, чтобы соблюсти соосность отверстий. Иначе вы не сможете установить шипы. Прикладывая кондуктор к обеим соединяемым деталям, вы обеспечите идеальную стыковку.
Если вы решите сделать подобный кондуктор своими руками, искать чертежи не обязательно. Представляем два варианта прекрасно работающих самоделок:
Изготовить его очень просто. Достаточно небольшого кусочка фанеры, и листа оргалита. С помощью такого приспособления вы всегда сможете просверлить пару соосных отверстий для шкантов.
Оргалит (или другой прозрачный пластик) надо разметить, и насверлить калибровочных отверстий. С их помощью вам проще будет установить шаблон на нужное место. В отверстия надо забить тонкостенные латунные трубки. Иначе сверло по дереву быстро разрушит направляющие.
Важно! Такое приспособление подходит лишь для заготовок фиксированной ширины.
Тогда шипы будут расположены по центру торца. Для дерева других размеров, необходимо сделать отдельные направляющие, или универсальный шаблон кондуктор.
Если вы не изготавливаете мебель с использованием стандартных панелей, нужен универсальный инструмент. Его также можно сделать своими руками, причем материалы буквально валяются под ногами.
Чтобы изготовить такой кондуктор для сверления отверстий вам понадобится чертеж и базовые знания геометрии. Используемые материалы: кусок фанеры 15-18 мм, тонкостенная трубка, подходящая под сверло, несколько шкантов, и металлическая полоска для плеч параллелепипеда.
Делаем три одинаковые детали: в середине отверстие, армированное трубкой, с нижней стороны симметрично расположены упорные ножки из шкантов. Важно, чтобы все три составляющие были абсолютно идентичными.
Из металла нарезаем три одинаковых плеча с симметрично расположенными отверстиями. Именно они определяют линейность отверстий кондуктора.
Выпиливаем пазы в трех заготовках, и соединяем их с помощью металлических плеч. Приспособление работает не хуже фабричного, при фактически нулевой стоимости.
Еще один способ соединения мебели – использование так называемого конфирмата. Для этого нужен отдельный инструмент.
Изготовление самоцентрирующегося кондуктора — видео
Разумеется, такое приспособление есть в продаже, причем достаточно удобное и универсальное. С его помощью производится перфорация первой детали заготовки.
Вторая деталь заготовки должна иметь два ряда перпендикулярных отверстий. Для этого разработана иная конструкция.
Разумеется, домашние мастера легких путей не ищут, и делают мебельный шаблон кондуктор для сверления отверстий своими руками. Причем он не обязательно должен быть универсальным, вы можете приспособить его под конкретный тип стыка мебельных панелей.
Важно! Любой универсальный прибор создан для экономии средств.
Сделать ошибку в сверлении при большом количестве лишних отверстий – проще простого.
Поэтому, при самостоятельном изготовлении шаблонов, делайте их узко профильными.
Пусть вас не смущают отверстия одного размера. Конфирмат, как правило, выпускается по определенным стандартам. Поэтому диаметр сверления единый.
Как сделать кондуктор для сверления отверстий под крепеж, мы разобрали. При сборке деревянных конструкций и установке дверей / окон, используются шарнирные соединения. Их крепления должны быть также стандартизованы и синхронны между собой. Чтобы не ошибиться с разметкой, применяется кондуктор для отверстий под петли.
Установить стандартный мебельный шарнир без этого шаблона, практически нереально.
Вывод:
Любые приспособления, с помощью которых можно стандартизировать разметку, или сверление отверстий, на порядок повышают качество работ.
Кроме того, приобретение (изготовление) кондукторов позволяют сэкономить массу времени при столярных работах.
About sposport
View all posts by sposport
Загрузка…Применение:
Этот шаблон используется для сверления отверстий под упоры для установки полок.
Вместо того, чтобы размечать каждое отверстие нужно всего лишь установить рельсы с отверстиями на нужном расстоянии от края.
После чего рельсы зажимаются на направляющих, а эти направляющие жестко крепятся к заготовке.
Далее используя специальные центры, под нужный диаметр, сверлим отверстия с нужным шагом.
Зажимное приспособление гарантирует, что полученные отверстия будут точно напротив друг друга и с одинаковыми интервалами.
В комплект также входят конусные болты, которые можно вставить в уже просверленные отверстия для еще более точного их расположения.
Описание:
Длина рельсов 60 см. В рельсах по 20 отверстий с шагом 25 мм. Материал рельсов — анодированный алюминий, стержней — сталь, винтов — латунь.
Центры выполнены из стали и имеют следующие размеры: 5, 5.55, 6, 6.35, 6.75, 7, 7.5, 8, 9, 9.52 мм.
В комплект также входит рукоятка для установки металлических втулок в просверленные отверстия.
Скачать инструкцию Veritas Shelf-Drilling Jig 05j03.03 (англ в .pdf)
Производство Veritas (Канада).
Компания Veritas (Веритас), базирующаяся в Оттаве, Канада, является мировым лидером в деревообрабатывающем инструменте инновационного дизайна и является производственным подразделением Lee Valley Tools, ведущей североамериканской розничной сети ручных инструментов. Проектирует и выпускает инструменты начиная с 1982 года. Сегодня ассортимент Veritas включает 250 наименований и более 100 патентов, в том числе рубанки, приспособления для заточки, разметочный и измерительный инструмент, и многое другое для удовлетворения потребностей взыскательных столяров.
Рекомендация «Арсенал Мастера»:
Рекомендуем к покупке, доставим по всей России.
Как купить: нажмите кнопку «добавить в корзину». В корзине нажмите «оформить заказ» и заполните Ваши контактные данные, Ваш вариант оплаты и доставки. В течение рабочего дня после получения Вашего заказа, Вам позвонит менеджер «Арсенал Мастера», утвердит и согласует все детали исполнения заказа.Также Вы можете оформить заказ по телефону 8-800-7000-462 (звонок по России бесплатный) или по емайл [email protected]
Посмотреть:
Ver 05J0602 Кондуктор сверлильный Veritas 32 Cabinetmaking Deluxe System М00004793
Ver 05J0303 Кондуктор сверлильный Veritas Shelf-Drilling Jig М00003572
Ver 05J0330 Стержни резьбовые для сверльного кондуктор Veritas Shelf-Drilling Jig, 914мм, 2 штуки М00004795
Ver 05J0613 Шина 208мм для сверлильного кондуктора Veritas 32 Cabinetmaking Deluxe System М00004793
В данном обзоре автор предлагает сделать своими руками очень простой универсальный шаблон-кондуктор для сверления отверстий под шканты.
Изготовить его можно из деревянных брусков или кусков фанеры.
С помощью данного самодельного приспособления можно без проблем просверлить отверстия в заготовках разной толщины. Универсальный шаблон-кондуктор можно использовать при склейке досок в щит или сборке мебели.
Для изготовления данного приспособления потребуется пара металлических пластин, три деревянных бруска, стальные или алюминиевые втулки под диаметр шкантов, крепеж.
1
Читайте также: Как изготовить автоматическую подвижную площадку с направляющими для ручной циркуляркиДалее в металлических пластинах необходимо просверлить по три отверстия под болты М5. Расстояние между отверстиями — 45 мм (но в вашем случае размеры могут быть другими).
На следующем этапе в центральном деревянном бруске нужно просверлить два отверстия. В них надо запрессовать стальные или алюминиевые втулки с внутренним диаметром 8 мм (или другим).
По краям центрального бруска необходимо сделать небольшие пазы.
Затем прикручиваются металлические пластины. Пазы нужны для того, чтобы крепежные болты, которые фиксируют пластины, не выступали.
1
Читайте также: Как сделать скользящий упор для ручного фрезераПотом останется только прикрутить пластины к оставшимся двум деревянным брускам. Теперь приспособление полностью готово.
Подробно о том, как сделать универсальный шаблон-кондуктор для сверления отверстий, смотрите в видеоролике на нашем сайте.
Мне нравитсяНе нравится
Андрей Васильев
Задать вопрос
Иногда у домашнего мастера возникает потребность провести сверление под определенным углом к поверхности материала. Да что там под углом. Не всегда и перпендикулярность удается выдержать.
А это особенно важно, если мастер работает с деревом, изготавливает мебель и использует невидимое соединение деталей на шкантах. Там перпендикулярность сверления просто необходима для обеспечения качественного соединения.
Разумеется, в таких случаях обычно используют шаблоны – кондукторы.
Самый простой вариант — это брусочек дерева, в котором просверлены несколько направляющих отверстий под разными углами к граням брусочка (обычно это 15, 30, 45 и 60 градусов). Сквозь этот брусочек и проводят сверление. Однако у такой конструкции есть существенный недостаток — сложность изготовления самого шаблона. Для его изготовления требуется как минимум сверлильный станок, да еще с возможностью наклона заготовки на определенный угол. Поэтому такие шаблоны не получили распространения.
Между тем, есть возможность изготовить сверлильный шаблон дома из подручных материалов и при этом не потребуется никакое специальное оборудование!
Нам потребуется пара кусочков толстой фанеры и несколько отрезков металлической трубки (дюралевой или медной).
Важно подобрать трубку, у которой внутренний диаметр чуть больше диаметра сверла.
Сначала соединяем кусочки фанеры в уголок (можно использовать и готовый металлический или просто деревянный брусок). Затем с помощью хомутов или эпоксидной смолы крепим отрезки трубок под разными углами к одной из граней шаблона. Измерения проводим с помощью транспортира или используя правило «золотого треугольника». Напомню его: В треугольнике с соотношением сторон 3:4:5, один угол прямой (90 гр), один 60 гр, а один – 30 гр. Угол в 15 градусов можно получить, согнув «угол» в 30 гр. пополам, а 45 гр получается в результате такой операции с углом 90 градусов.
Можно сделать шаблон с одной трубкой, если в ней просверлить пару отверстий перпендикулярно оси, в ее боковых стенках. Отверстия обращенное к внешней поверхности необходимо расширить, а сквозь них закрепить трубку на шаблоне парой мелких саморезов.
Тогда выкрутив один из них, всегда можно будет повернуть трубку вокруг оси другого самореза и придать оси трубки определенный угол по отношении к грани, совпадающей с плоскостью материала, который надо сверлить.
Рекомендую так же сделать несколько шаблонов с трубками разных диаметров. Так как если трубка шаблона будет намного больше диаметра сверла, то во-первых точность сверления резко снижается. Во-вторых, можно сломать сверло.
Константин Тимошенко
Здравствуйте дорогие друзья.
Сегодня мы с вами рассмотрим кондуктор с помощью которого можно легко и быстро сверлить необходимые отверстия.
Пару слов для начала:
Сборка мебели, начинается с разметки деталей, в которых потом необходимо сделать отверстия под крепеж (для соединения их друг с другом).
Наверное, я не ошибусь, если скажу, что около половины всего времени, которое затрачивается на сборку мебели, уходит на разметку деталей и их засверловку.
Естественно, от разметки, например, направляющих под выдвижные ящики, никуда не уйти. Все размеры под такую разметку рассчитываются индивидуально и вручную.
А вот разметка и засверловка деталей для их соединения друг с другом – другое дело.
Обычно, все они размечаются и сверлятся одинаково. А раз так – то этот процесс можно упростить, и «автоматизировать».
И упростить этот процесс может кондуктор.
Это специальное приспособление, сделанное для шаблонного сверления отверстий.
Такие шаблоны могут быть разными.
Они могут быть примитивными, сделанными из подручных материалов «на скорую руку».
Свою функцию они, конечно, выполняют, но точность сверления у них довольно низкая, а со временем (в процессе) работы, как правило, падает «до нуля». В таком случае, такой шаблон нужно перенастраивать заново.
Они могут быть изготовлены из металла на высокоточном оборудовании. Такие шаблоны удовлетворят запросы любых сборщиков корпусной мебели.
Их изготавливают только из металла.
Есть варианты, когда их можно сделать, например, из оргстекла. В этом случае, в качестве втулок, используют обычные подшипники.
Но кондуктора из неметаллов не очень надежны, так как при работе, они нагреваются, и деформируются (причем, в непредсказуемом направлении).
Более надежные шаблоны – из металла. Но нужно учесть, что сделать точные отверстия под сверло в нескольких плоскостях, можно только на высокоточном оборудовании (ЧПУ).
По этому, их сделать самостоятельно под силу далеко не всем.
Так же стоит добавить, что во все кондуктора (в местах отверстий под сверло) ставятся втулки, так как обычные отверстия быстро «разбиваются», и шаблон теряет точность.

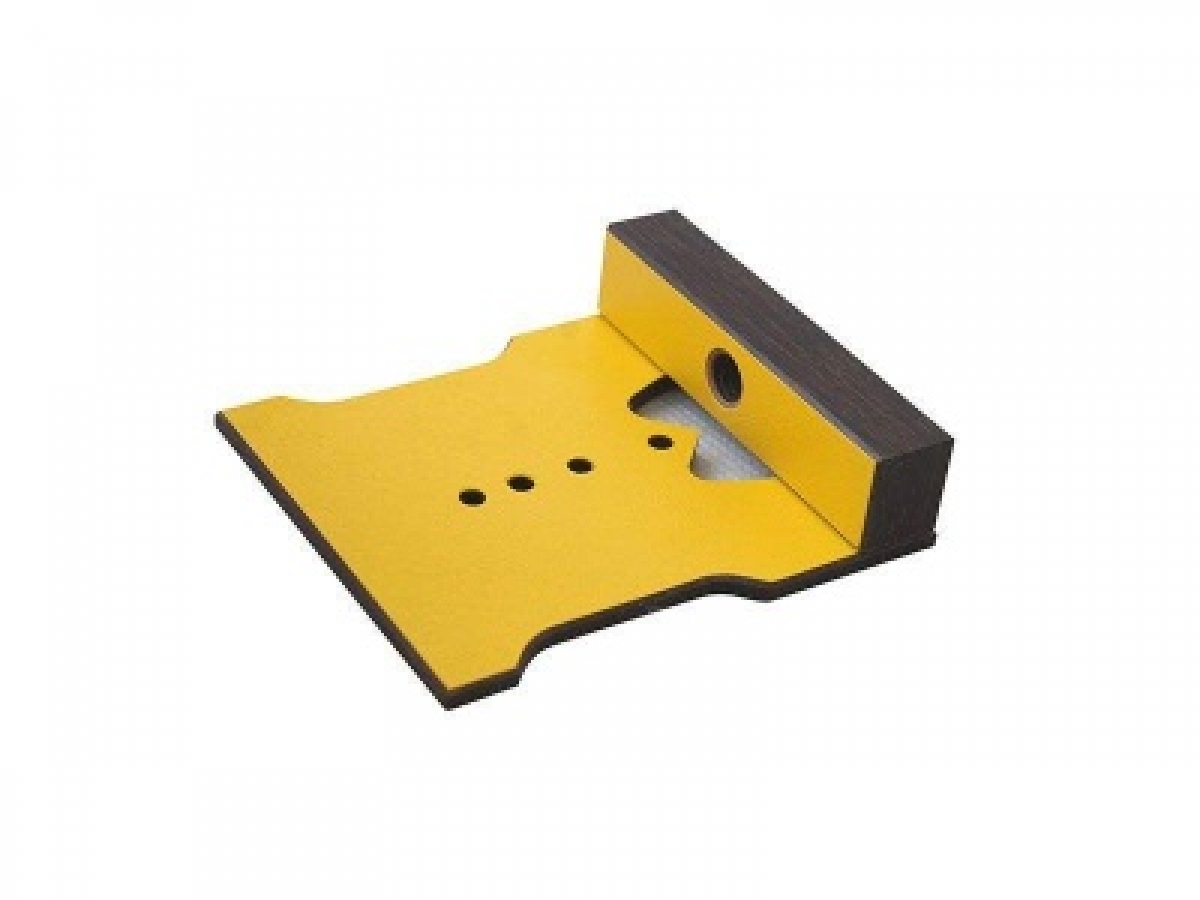

На рисунке ниже, показан кондуктор под конфирматы:
А на следующем рисунке – под минификсы:
Вывод очевиден: Для экономии времени и организации комфортной работы, любому мебельщику не мешает иметь шаблон.
На этом все, до скорого.
Bonanza! Ваши геологи-нефтяники обнаружили залежь нефти или газа. Теперь вам просто нужно как можно больше подняться с минимально возможными затратами. Частью процедуры является бурение эксплуатационных скважин, как правило, с помощью шаблонов. Вот базовое введение в то, что такое сверление по шаблону, и почему и как мы это делаем.
Новые вызовы открывают путь новому мышлению и новым технологиям.Для нефтяной промышленности подводная добыча нефти и газа принесла нам множество инновационных решений. Первая подводная скважина была проложена в Мексиканском заливе в 1961 году. С тех пор на норвежском континентальном шельфе (NCS) произошло много инноваций.
Шаблонные буровые штанги этого периода. С тех пор метод бурения стал единственным жизнеспособным способом пробурить несколько скважин (партиями) из одного места. (Отсюда и родственный термин «серийное бурение»).
Это уменьшает площадь, занимаемую операциями бурения на поверхности, и устраняет необходимость в нескольких местах расположения одной скважины.
Так называемая шаблонная структура была впервые использована на разрабатываемом Statoil месторождении Томмелитен в 1986 году.
Морское бурение по шаблону используется как для наземных, так и для подводных установок. Для наземных операций часто используется термин «кустовое бурение».
Шаблон используется для простой привязки добычи из нескольких скважин. Следовательно, скважины расположены близко друг к другу.
Шаблон представляет собой стальную раму с прорезями для каждой лунки и опорными ножками.Его опускают и ставят на якорь к морскому дну.
Иногда скважины могут находиться на расстоянии 1,5 метра друг от друга, от центра к центру. Само собой разумеется, что сверление вертикальных верхних отверстий чрезвычайно важно. Бурение другой скважины может сделать один или несколько пазов непригодными для использования или, по крайней мере, потребовать времени и денег для исправления. У тебя есть только один шанс!
В шаблоне будет просверлено от 4 до 64 вертикальных верхних отверстий через каждую прорезь глубиной 100-200 метров каждая.
От нижней части верхнего отверстия стволы скважины будут расширяться во всех направлениях в пласт.
> Читайте также: Как просверлить вертикальное верхнее отверстие
Пакетное бурение — это одновременное бурение нескольких скважин. Когда вы закончите с одной скважиной, переместите буровую установку с помощью якорей, DP или салазок, пока не окажетесь над следующей прорезью. Просверлите новую верхнюю скважину и повторяйте до тех пор, пока не будет закончено необходимое количество лунок.
Бурение всей партии верхних отверстий за один раз экономит время и деньги.Однако бурение шести или восьми скважин с одной и той же КНБК (компоновкой низа бурильной колонны) имеет свои проблемы. Некоторые компоненты имеют свойство изнашиваться. Например, бит и открывалка.
Мы рассмотрели эту тему в наших предыдущих сообщениях блога «Как просверлить вертикальную верхнюю скважину» и «Открыватели отверстий: когда ваше черное золото находится между камнем и твердым местом», поэтому ознакомьтесь с ними, чтобы получить более подробное описание.
Love itJuliethLove it5
Хороший инструмент, особенно для установки кухонного шкафа Элизабет 30Это незаменимый инструмент, если вы устанавливаете кухонные шкафы ИКЕА самостоятельно.Не ходи домой без него5
Кухонный шкаф Отлично подходит для кухонной фурнитуры4
Отличный помощник 67-летняя дама схватила это, ожидая размещения моего заказа. Очень помогло с ручками и ручками, которые я купил.4
Отлично для того, что есть Бостонгуи Он работал очень хорошо. Я бы хотел, чтобы тот был шире, чтобы можно было просверлить отверстия ниже на ящиках основного шкафа и навесных шкафах. Это ограничивает, насколько далеко от края вы можете сверлить. Прекрасно для большинства целей, но я был ограничен инструментом.4
Недостаточно высокий! Skikea Я был взволнован, когда увидел длину этого шаблона, так как он, казалось, лучше подходит для очень длинных рывков. Тем не менее, шаблон недостаточно высок! Он останавливается примерно на 2 дюйма в высоту.
Так что, если вы, как и я, хотите центрировать ручку прямо посередине стандартной передней панели ящика IKEA высотой чуть менее 5 дюймов (то есть 2-7 / 16 дюймов), этот шаблон не сработает! Какой облом. 1
Good Templatesmp64 Я узнал о шаблоне только после того, как мы закончили работу над шкафами.Стоит своих денег.5
К сожалению, деформированный Marb13 Мы использовали шаблон в соответствии с инструкциями, но он был деформирован, и поэтому первые две ручки оказались кривыми. В итоге нам пришлось исправить проблему с помощью других инструментов, чтобы ручки были прямыми и ровными. ящики были слишком далеко от края этого устройства для измерения шаблонов, поэтому я не мог использовать его в этом проекте.Are4
Отлично подходит для ручек кухонных ящиков ikea Tina232910 Если вы надеваете ручки, выдвижные ящики на свои кухонные ящики … это упрощает работу! 5
Не для американского оборудования Отверстия в шаблоне не соответствовали расстоянию между отверстиями в ручках.
Я подозреваю, что этот шаблон предназначен для ручек IKEA.1
Действительно, очень умно! YoseriouslyIkea Это именно то, что я искал! Я купил свою кухню Ikea и не знал, как установить ручки.Почему это не идет с покупкой кухни ?? Это было бы идеально. Теперь мне нужно совершить еще одну поездку в местную Икею за 100 миль отсюда … 1
Это того стоит! Lindseyfaye87Ikea — единственное место, где я мог найти такой большой шаблон ручки по такой отличной цене. Хоумдепот и Лоус даже не продают их. Я бы порекомендовал это в любой день! 5
Handy toolLikeittooЭто удобный инструмент для установки ручки. Желаю, чтобы маркировку было легче читать. 4
В 3 раза дороже JB141 Ikea думает обо всем.Этот шаблон стоит своего ожидания в золоте. Выровняйте его по центру, совместите с ручкой и просверлите.5
Подходит практически для всех размеров Он не позволяет подобрать размер самой большой ручки, которую нам пришлось проделать вручную, но в целом это сэкономило много времени и было на высоте.
4
Ни в одном доме не должно быть без нее !! лет назад, когда мы ремонтировали нашу кухню. Я убрал его и с тех пор не мог найти.Я наконец вспомнил, что купил его пару недель назад. Новые длиннее, и они мне нравятся больше, чем оригинальные. Тот же товар, но большего размера !!! Этот шаблон можно использовать для такого количества проектов, что мне интересно, как я выжил без него! Они настолько недорогие, что нет причин не иметь их. На самом деле, я думаю, что куплю еще один в следующую поездку в IKEA …… 5
Не работает, кроме IKEALPSSIT, работает нормально на шкафу IKEA, но не так хорошо работает с другими.3
E40580 Шаблон для сверления, запатентованный для труб диаметром 1 1/3 «, 1 2/3», 1 7/8 «.Инструмент для сверления радиальных отверстий диаметром 9/32 «, 11/32», 716 «. Для резьбовых вставок и отверстий с резьбой M5, M6, M8.
Лист данных
| Базовый блок | NR |
| Каталог | Краткий справочник по нержавеющей стали INOX |
| Категория | Перила из нержавеющей стали INOX |
| Внешний диаметр | 0 |
| Диаметр отверстия | 0 |
| Материал | Нержавеющая сталь |
| Упаковка | Коробка |
| Раздел | 0 |
| Толщина | 0 |
| Вес | 2. 2 |
Все заказы подлежат утверждению и принятию со стороны Westfire Manufacturing.За неоплаченные просроченные счета взимается плата за обслуживание в размере 2% в месяц (24% в год). Покупатель будет нести ответственность за все расходы, включая гонорары адвокатам, понесенные Westfire Manufacturing в связи с получением неоплаченных счетов-фактур. Все проданные и отгруженные товары остаются собственностью Westfire Manufacturing до полной оплаты. WESTFIRE оставляет за собой право ИЗМЕНЯТЬ ЦЕНЫ В ЛЮБОЕ ВРЕМЯ ГРУЗОВЫЕ УСЛОВИЯ
F.O.B. Туалатин, Орегон. Если кредит был предоставлен, транспортные расходы будут предоплачены Westfire Manufacturing и добавлены к общей сумме счета.Клиент несет ответственность за оплату всех транспортных расходов, если заказ отменен во время перевозки. ПЕРЕВОЗКИ
Заказы на детали лестницы отправляются заказчику со склада производителя или производителя определенного стиля. Обратите внимание, что Westfire не несет ответственности за задержку, потерю или повреждение груза.
ПРЕТЕНЗИИ
Претензии по поводу недостачи, поломки или повреждения следует предъявлять непосредственно транспортной компании. Претензии по поводу недостачи должны быть предъявлены в течение 1 (одного) дня после получения посылки.Заказчик должен пересчитать коробки, согласовать и подписать получателя от транспортной компании. Заказчик несет ответственность за проверку количества отгрузки. ВОЗВРАТ И ОТМЕНА
Специальные заказы или нестандартные продукты не подлежат возврату или отмене, если были инициированы закупка и / или производство специального сырья. Все возвраты исправных товаров должны быть в новом состоянии, пригодном для перепродажи, отправлены с предоплатой и подлежат 25% оплате за обработку и пополнение запасов. Любые детали, которые были изменены или иным образом модифицированы, не подлежат возврату.Возврат ограничен запасами, приобретенными в течение последних 30 календарных дней (без исключений). Шаблон для сверления для точного сверления и нарезания резьбы в трубах и стержнях из нержавеющей стали.
| Опции | Трубка (мм) | M | Код | Цена (с НДС) | Кол. Акций |
|---|---|---|---|---|---|
| Трубка 42,4 мм | 42,4 | М5, М6, М8, М10 | 19.0718.442.00 | £ 151,56 | |
| Трубка 48,3 мм | 48,3 | М5, М6, М8, М10 | 19.0718.448.00 | £ 154.08 |
Шаблон для сверления с опциями, подходящими для трубы диаметром 42,4 или 48,3 мм.
Подходит для сверл M5, M6, M8 и M10.
Внешний вид восьмиугольника обеспечивает стабильное и безопасное положение при сверлении.
1. Ослабьте винты с шестигранной головкой и снимите верхнюю половину шаблона для сверления.
2. Поместите трубку в нижнюю опору и отметьте сверлильное отверстие ручкой.
3. Установите верхнюю крышку на место и расположите нужное отверстие над предполагаемым отверстием.
4. После установки используйте ключ с шестигранной головкой, замените и затяните крепежные винты, чтобы трубка удерживалась на месте.
5. Просверлите отверстие, следя за тем, чтобы просверлить отверстие прямо по направляющей.
6. После просверливания снимите верхнюю крышку и снимите трубку.
При установке телевизора шаблон для сверления может действительно упростить процесс и гарантировать, что вы просверливаете отверстия в нужном месте на стене.Это значительно упрощает монтаж вашего телевизора. В шаблоне для сверления даже есть советы и информация, необходимые для успешной установки телевизора на нужной высоте и наиболее эффективным способом.
Во-первых, вы уже нашли свои шпильки с помощью прибора для поиска шпилек и отметили карандашом, где будете сверлить.
Затем, поместив шаблон на стену, вы будете знать, что просверленные отверстия совпадут с отверстиями в настенном кронштейне.Это экономит время и устраняет проблему сверления слишком большого количества отверстий, потому что вы точно знаете, где вам нужно просверлить. Так все будет выглядеть аккуратно и аккуратно. Кроме того, шаблон дает вашим рукам передышку, поскольку вам не нужно прижимать металлический настенный кронштейн к стене, когда вы решаете, где вам нужно просверлить.
Далее, вы же не хотите иметь несимметричный телевизор, верно? Просто возьмите уровень и держите его вверху шаблона. Приклейте шаблон скотчем, чтобы он не сдвинулся, и вы можете быть абсолютно уверены, что он выровнен.Если все сделано правильно, отверстия в шаблоне должны совпадать с карандашными отметками от прибора для поиска гвоздей на ровной плоскости. Не видите следов карандаша? Вернитесь и убедитесь, что ваши карандашные отметки находятся на шпильках и находятся на одном уровне друг с другом.
Поскольку мы знаем, что вы рок-звезда, мы верим, что все выровнено, сбалансировано, и вы готовы двигаться дальше …
Информация, содержащаяся в этих шаблонах для сверления SANUS, поможет вам в процессе монтажа вашего телевизора.Почему? Потому что мы поговорили с клиентами, которые прошли через этот процесс, и они сказали нам, что «бурение — это самая страшная часть». Поэтому мы предприняли шаги, чтобы помочь вам пройти весь процесс и сделать все правильно с первого раза. Есть ссылка на видео, в котором вы шаг за шагом проведете весь процесс установки. Также есть номер для специалистов по установке SANUS в США, которые готовы помочь семь дней в неделю. Еще одна интересная функция — это ссылка на инструмент HeightFinder, который поможет вам убедиться, что ваш телевизор установлен на идеальной высоте для просмотра.Этот шаблон для вас как шпаргалка при установке телевизора.
Шаблон для сверления SANUS экономит ваше время, энергию и экономит отверстия в стене, предоставляя вам простую настройку перед подъемом и установкой настоящего предмета.
Используйте это в своих интересах, чтобы сделать установку телевизора такой же простой, как 1-2-3. Теперь вы готовы просверлить отверстия в стене!
Цель: Современные микрохирургические методы увеличили вероятность успеха апикоэктомии по сравнению с традиционными подходами.В этом клиническом случае представлен новый обходной путь для управляемой апикоэктомии с использованием трехмерного (3D) печатного шаблона для конкретного пациента с помощью автоматизированного проектирования / автоматизированного производства (CAD / CAM).
Материалы и методы: Апикоэктомия была выполнена на мезиальном корне зуба 36 с использованием трепан-сверла по шаблону с последующим ретроградным пломбированием минеральным триоксидным агрегатом (MTA).
Первоначально сканирование компьютерной томографии с коническим лучом (КЛКТ) и внутриротовое сканирование поверхности были импортированы в программное обеспечение для планирования. После наложения было выполнено виртуальное планирование для определения точной локализации резекции корня. Впоследствии был разработан и напечатан на 3D-принтере шаблон для сверления с опорой на зубья. Эндодонтические микрохирургические доступы, включая препарирование полости и пломбирование корневого конца, завершили хирургическое лечение.
Результат: Апикальная резекция выполнима легко.Послеоперационных осложнений не было. Радиологическое обследование через 6 месяцев показало признаки реоссификации.
Вывод: Управляемая апикоэктомия позволила провести точную резекцию корня, что позволяет предположить, что этот метод может быть полезным в сложных анатомических ситуациях.
Ключевые слова: 3D-печать; CAD / CAM; КЛКТ изображения; цифровое планирование; шаблон для сверления; управляемая хирургия; шаблон с опорой на зубы; управляемая апикоэктомия.
Этот веб-сайт использует собственные файлы cookie и файлы cookie аналитических служб для предоставления своих услуг, персонализации рекламы и анализа трафика. Данные об использовании вами этого веб-сайта будут переданы поставщикам аналитических услуг. Соглашаясь на использование этих файлов cookie, вы также даете согласие на их обработку. Вы можете отозвать это согласие в любое время и удалить файлы cookie в любое время.Для получения дополнительной информации см. Наше Заявление о конфиденциальности данных. Ниже вы можете либо принять все файлы cookie и напрямую посетить наш веб-сайт, либо изменить настройки файлов cookie по отдельности.
Всегда активный
Эти файлы cookie необходимы для работы нашего веб-сайта и не могут быть отключены в наших системах. Как правило, эти файлы cookie настраиваются только для удовлетворения запроса на обслуживание в ответ на ваши действия, такие как настройка параметров конфиденциальности, подписка и заполнение форм.Вы можете настроить свой браузер так, чтобы он блокировал эти файлы cookie или уведомлял вас об этих файлах cookie. Это может привести к тому, что некоторые области сайта не будут работать.
С помощью этих файлов cookie мы можем подсчитывать посещения и определять источники трафика, чтобы помочь нам определить и улучшить производительность нашего сайта. Они помогают нам определить, какие страницы наиболее популярны, какие меньше всего используются и как посетители перемещаются по сайту. Если вы не разрешите использование этих файлов cookie, мы не узнаем, когда вы посетили наш веб-сайт.Файлы cookie производительности могут быть установлены нами или третьими сторонами, чьи услуги мы используем на наших сайтах.
D отверстий: 7 мм
Длина — 580 мм. Шаг отверстий: первое — 37 мм, далее — 32 мм. D отверстий — 5 мм
Кроме того, приобретение (изготовление) кондукторов позволяют сэкономить массу времени при столярных работах.
