Приветствуем Вас на нашей странице «Столярные верстаки и столы для столярных работ: варианты и конструктивное исполнение»!
В этой обзорной фото-галерее специалисты «Арсенал Мастера» собрали и решили показать самые разные идеи и варианты реализации верстаков для столяров, конструкции самодельные или изготовленные на производстве.
* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.
У Вас есть интересные фото, идеи, предложения? Вы можете прислать для размещения в этом обзоре (с пояснением и Вашими данными, как автора) через форму обратной связи или по e-mail: [email protected]. В отзывах к данной странице можете написать свои комментарии.
Быстрые ссылки — навигация по данной странице:
1. Варианты верстаков:
2. Конструктивное исполнение верстаков:
3. 3D схемы верстаков.
Итак, рассмотрим Варианты исполнения столярных верстаков:
Данный вариант компактен, мобилен и обладает малым весом, а соответственно идеален для работы практически за любым столом. Верстак может крепиться для большей устойчивости обычными струбцинами.
Заводского изготовления:

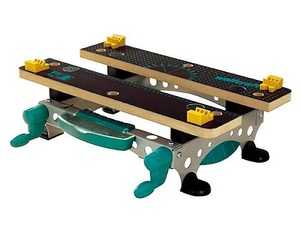

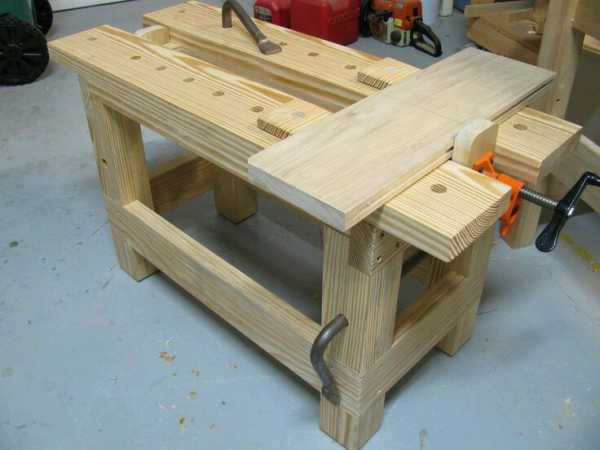

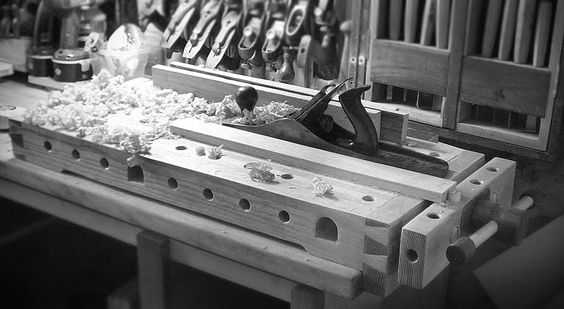

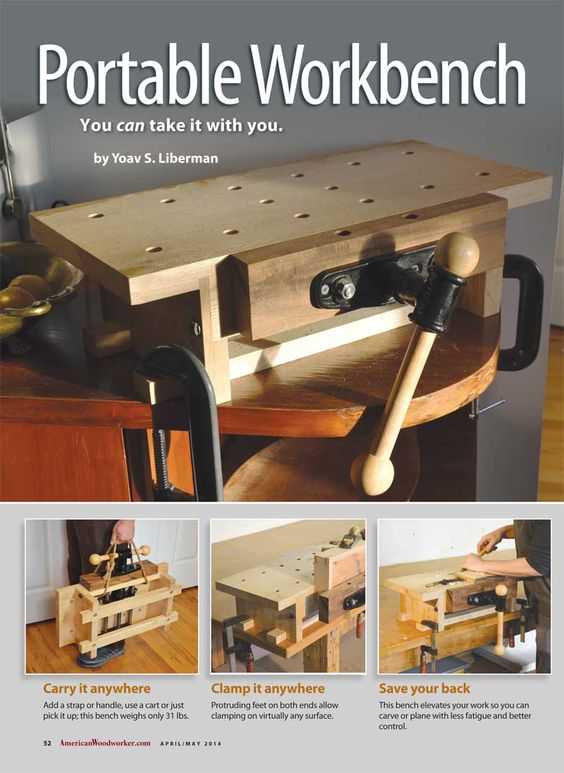

И самодельные настольные верстаки:

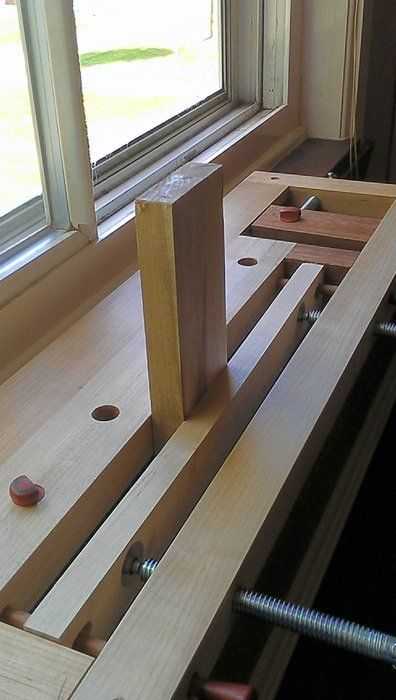

Такой верстак можно встроить даже в подоконник:

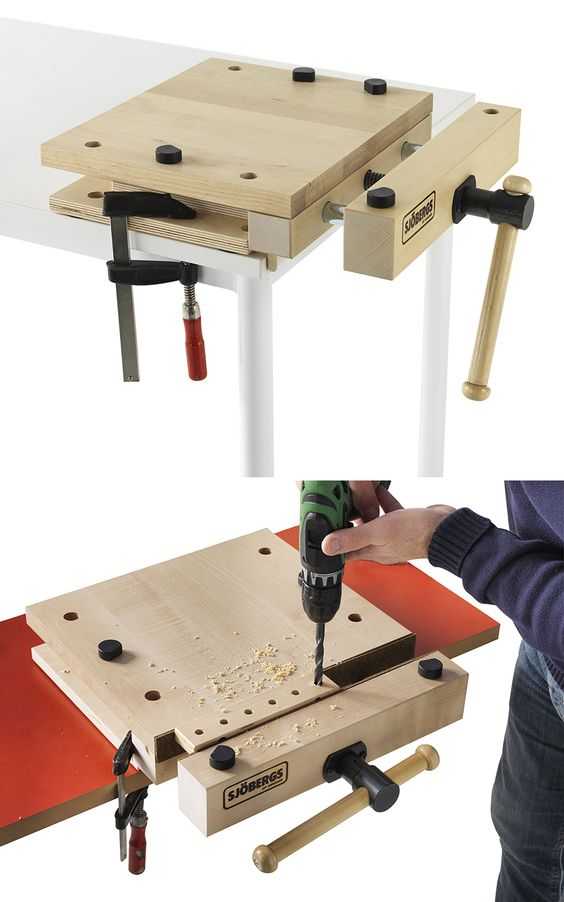

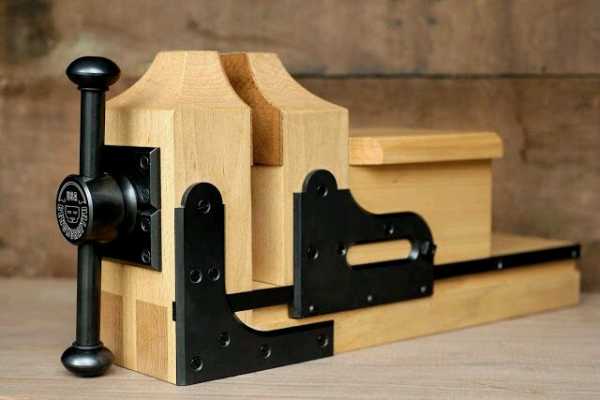

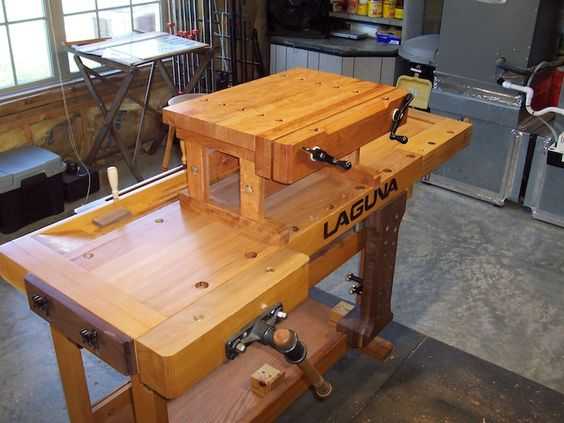

Вариантов настольных верстаков-тисков много как по материлам, так и по конструктивному исполнению:

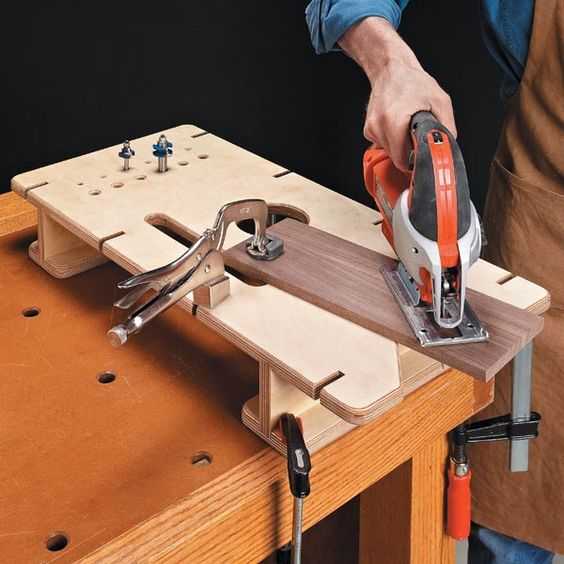

Так может выглядеть настольный верстак с подставкой для работы ручным лобзиком:
Еще один вариант серийного портативного верстака:
и его самодельные аналоги:

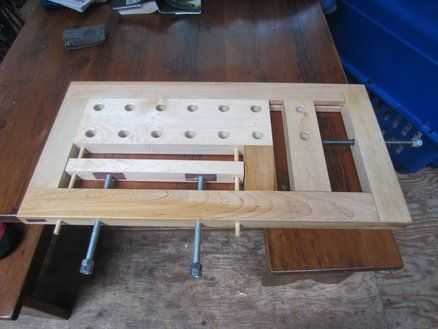

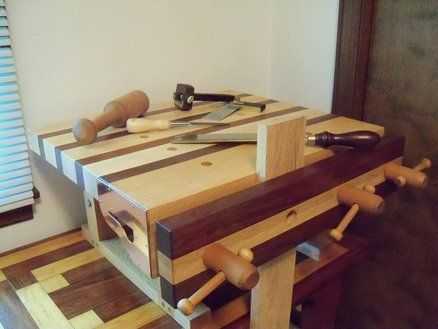

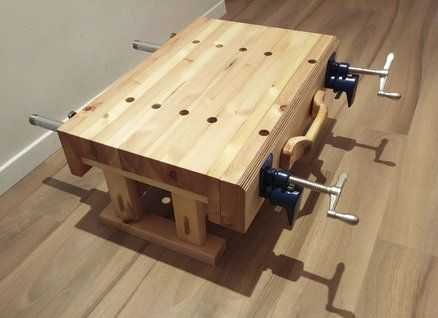

С тисками из трубных струбцин и винтовыми деревянными тисками:

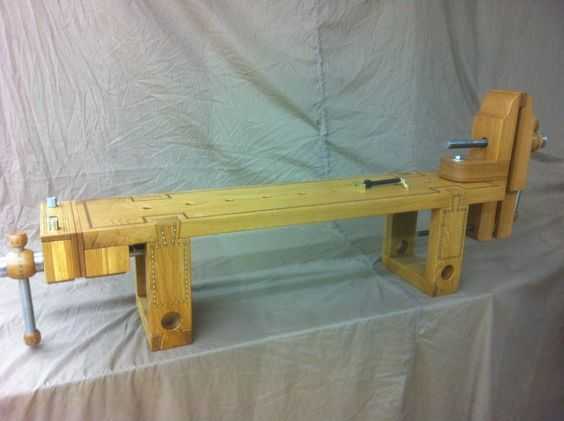

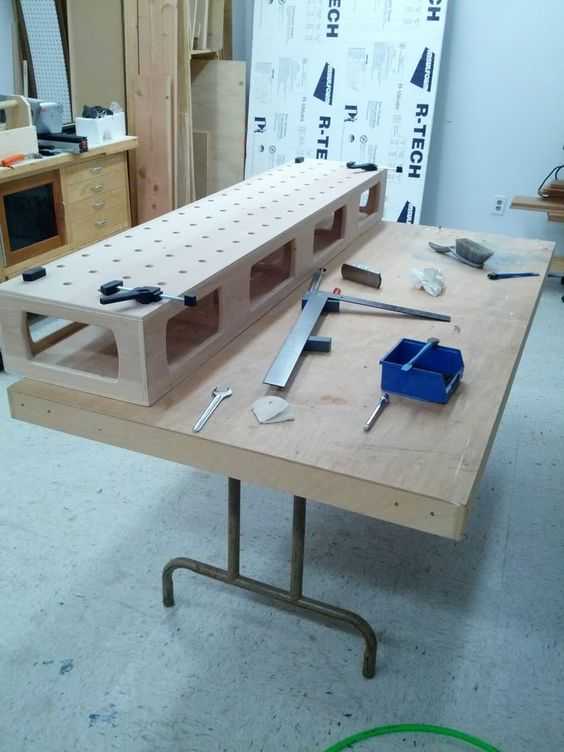

Удлиненные версии настольного верстака:
Вариант настольного верстака, представляющего собой готовую столешницу, это уже полшага до полноценного стационарного верстака:

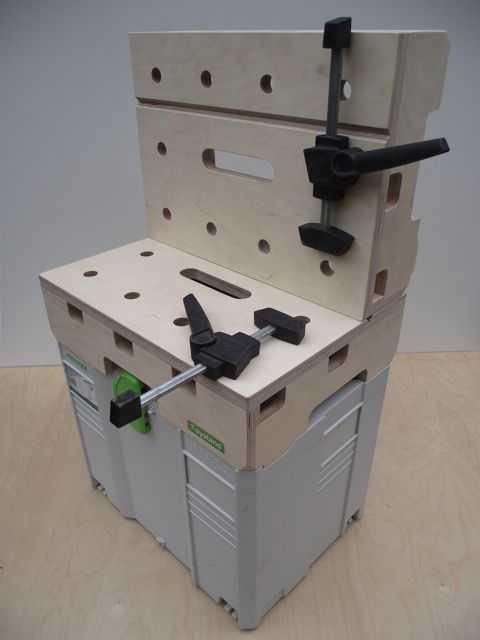

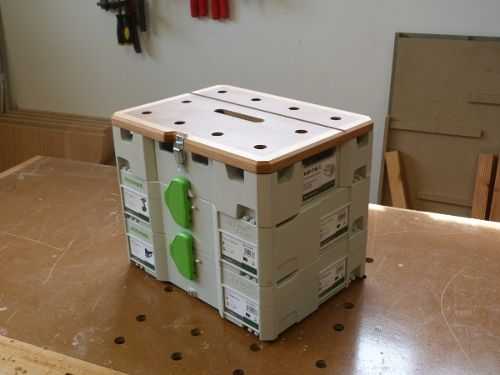

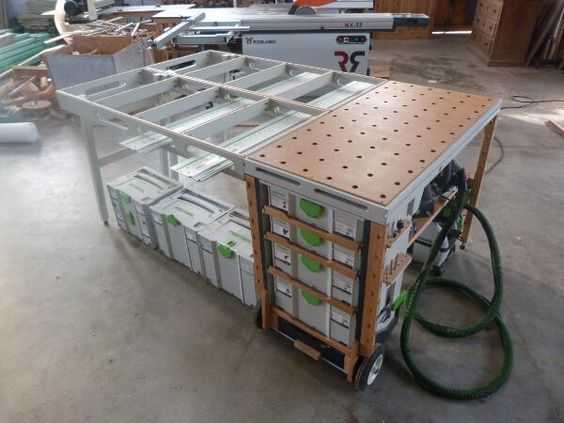

Отдельным «особнячком» стоит систейнер — мобильный верстак Sys-MFT от FESTOOL (можете купить по ссылке):
и его самодельные варианты:
Эти верстаки имеют основу — ножки для создания заданной рабочей высоты столу.
С двумя тисками: передними одновинтовыми и боковыми из трубных струбцин:

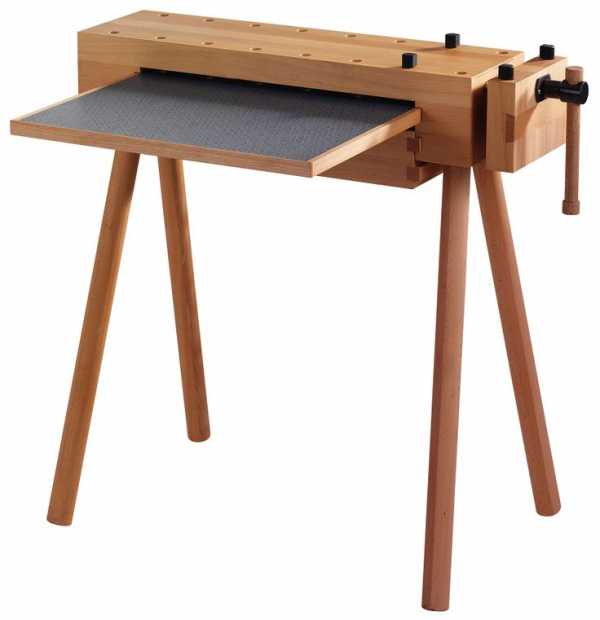

С удобной полкой и ящиком:
Довольно удобна комбинация настольного верстака с «козлами»:

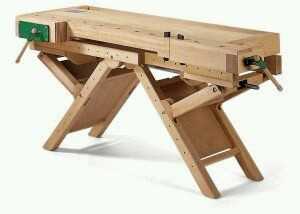

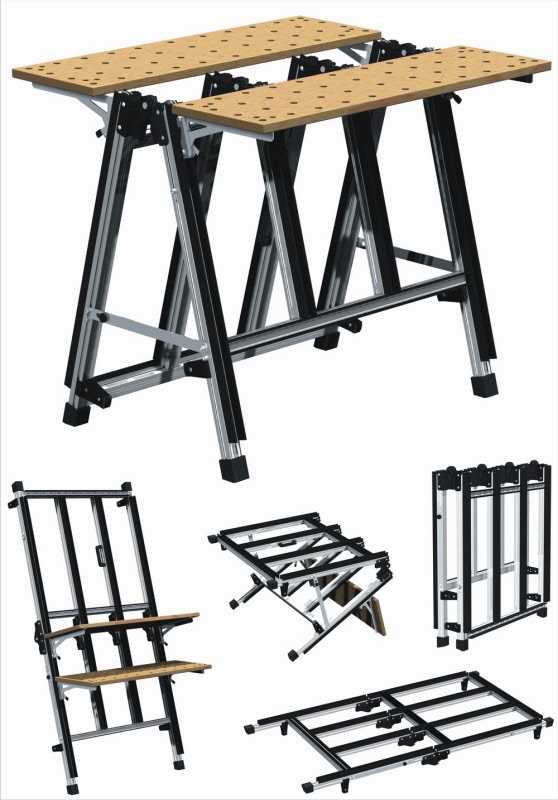

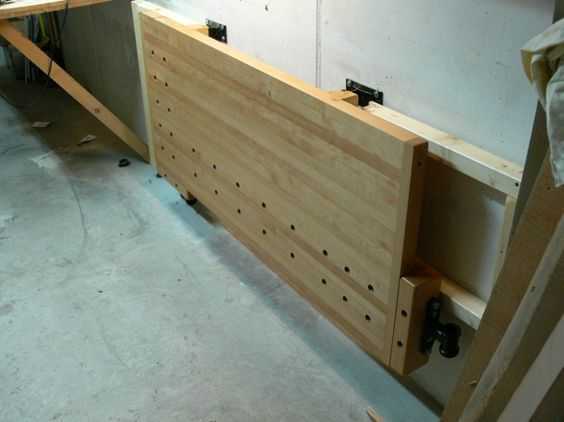

Раскладные верстаки бывают переносными (будут фото ниже) и стационарными, позволяют эффективно использовать небольшое пространство:

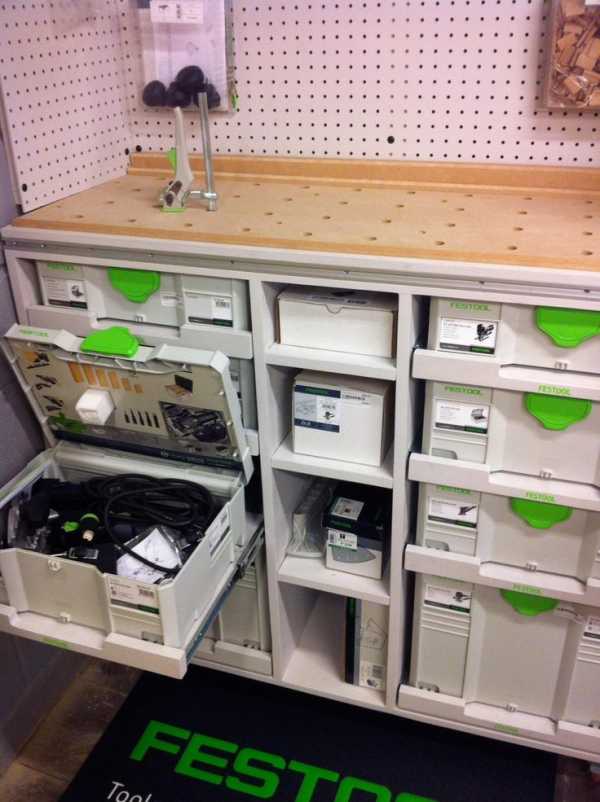

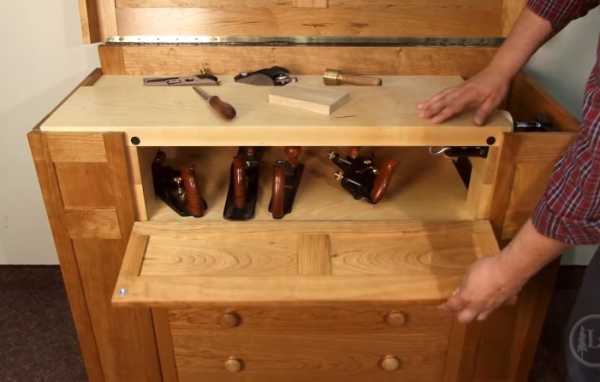

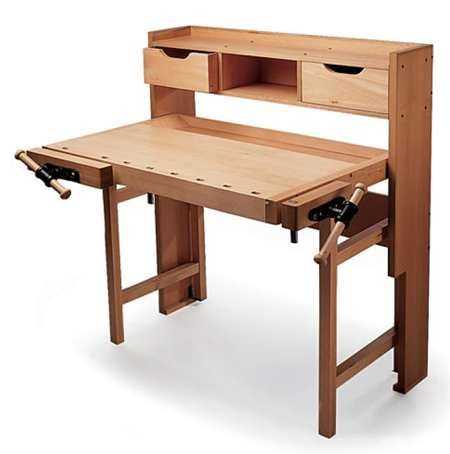

Интересны конструкции, совмещающие верстак и систему хранения и весьма компактные в закрытом виде:

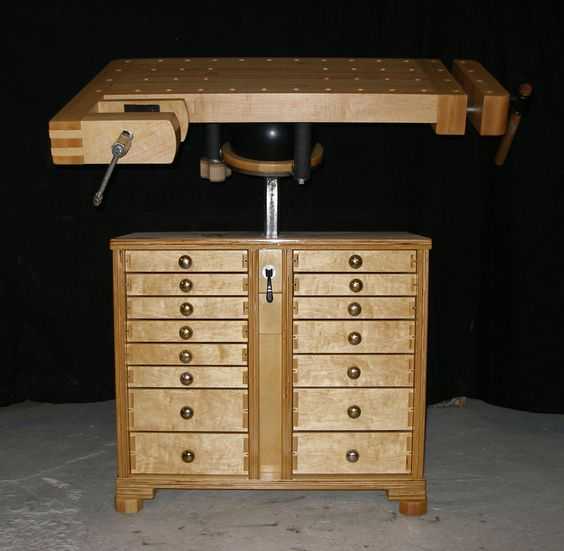

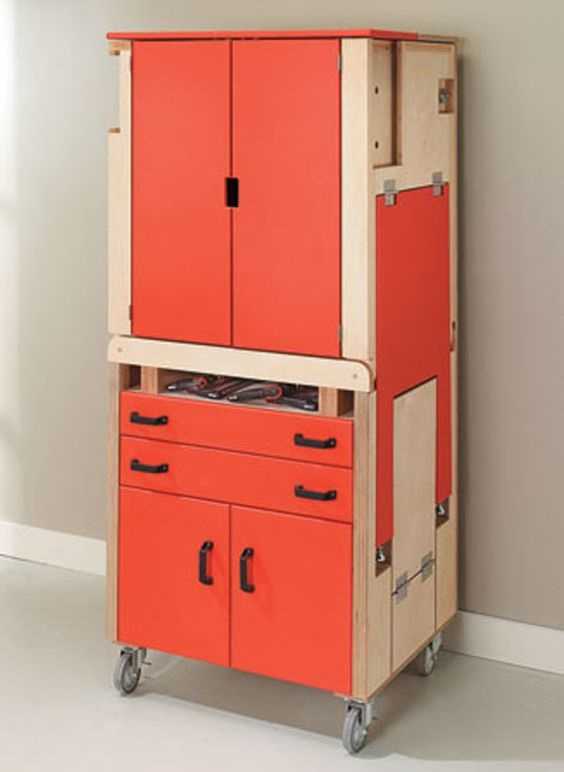

Комбинация верстак плюс шкаф — комод старинной фирмы Hammacher-Schlemmer:
Вы можете купить план-схему с чертежами и построить свою собственную версию этого универсального и самодостаточного рабочего места:
В закрытом виде — это компактный высокий деревянный комод, в открытом рабочая зона: настольный верстак с лотком плюс множество выдвижных ящиков. Прочный и компактный, это оптимальный размер для малых и средних работ по древесине, а также для многих хобби и ремесел:
Видео: плана комода с верстаком Lee Valley Apartment Workbench Plan

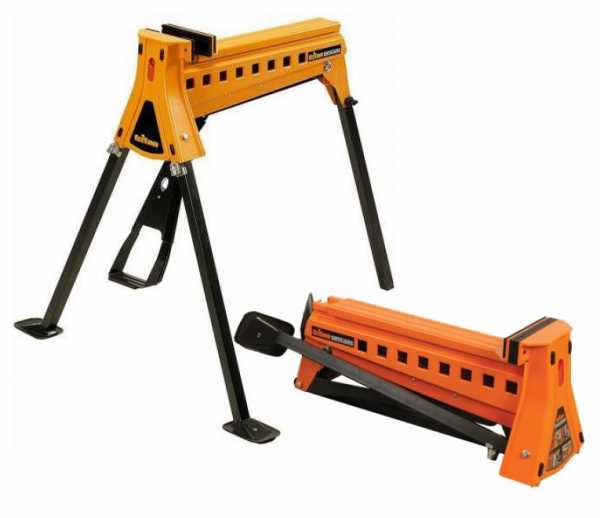

Рекомендуем обратить внимание на Тиски — верстак многофукциональные Triton SuperJaws SJA200 (можно купить по ссылке):

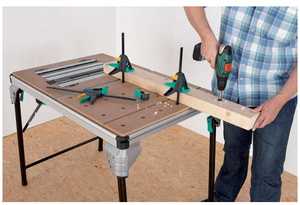

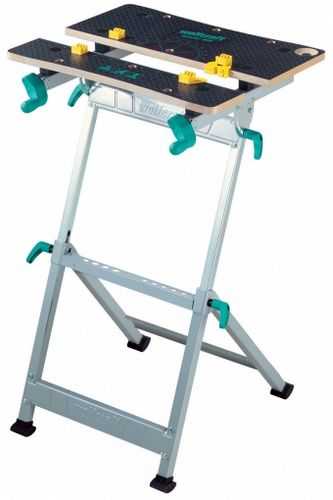

Многофункциональный верстак Walko:
Одним из лучших на наш взгляд решений мобильного и при этом полноценного столярного верстака является рабочий стол Festool MFT-3

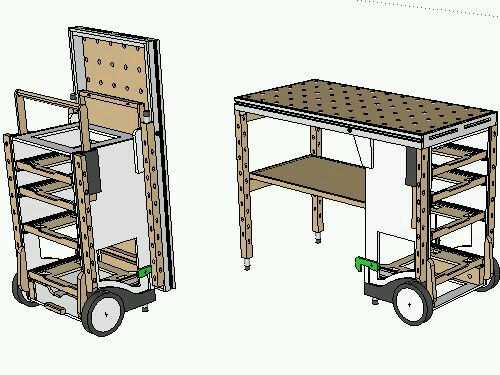

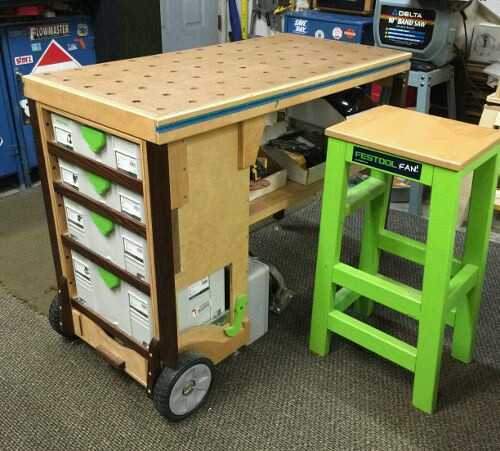

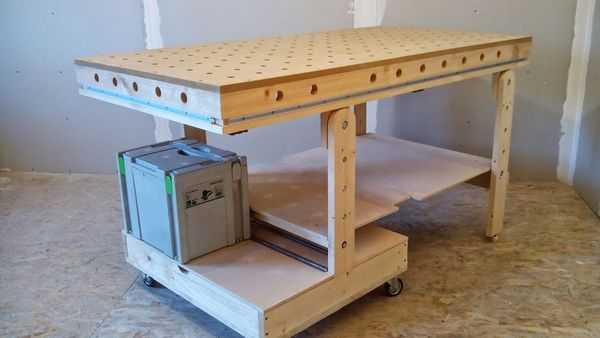

На данный момент существует немало самодельных версий фестуловского стола MFT/3:
Удачным решением для реализации идеи многофункционального самодельного верстака является использование универсальных станочных алюминиевых профилей (к примеру на базе профилей рельс Kreg):

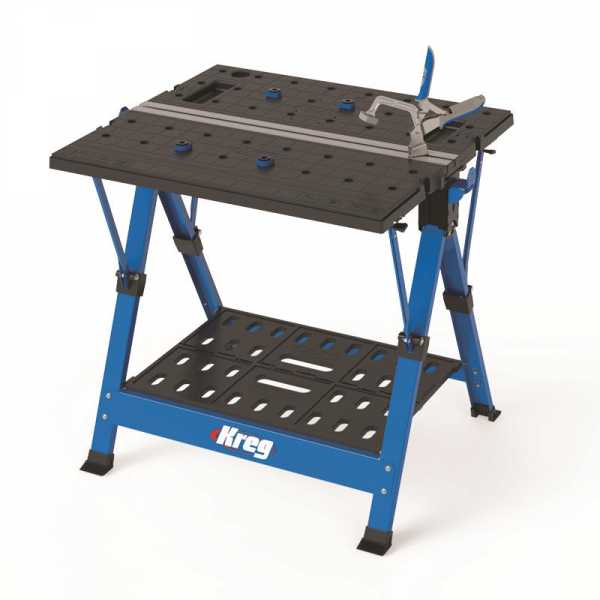

Представляем также Мобильный Рабочий Центр KREG – это:

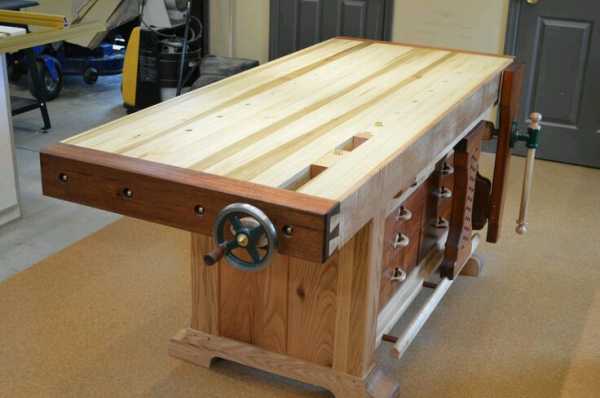

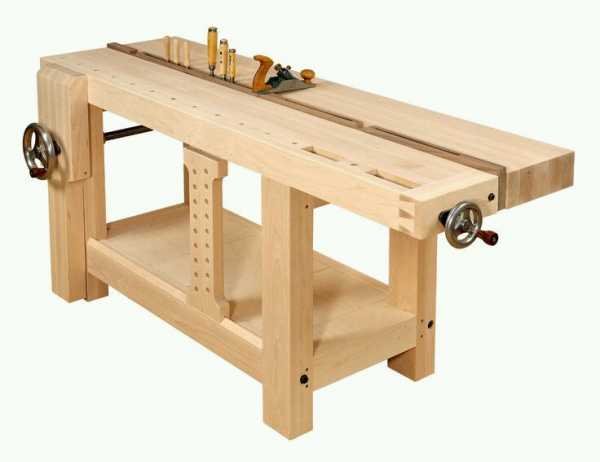

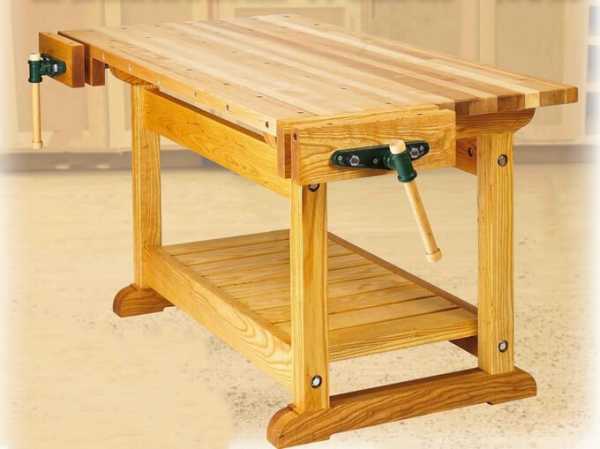

Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения, некоторые модели можно купить у нас:
по данному верстаку есть план-схема с чертежами.

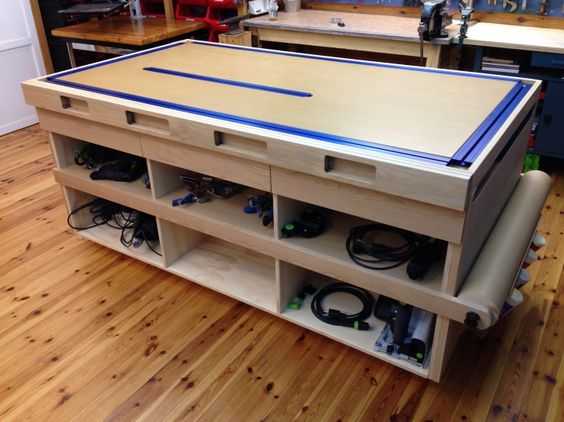

Стол с профилями рельсами Kreg

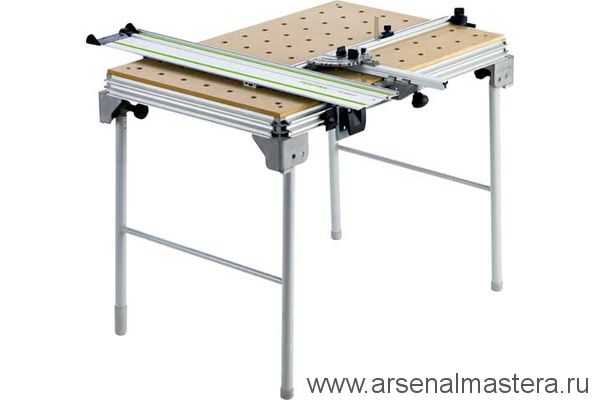

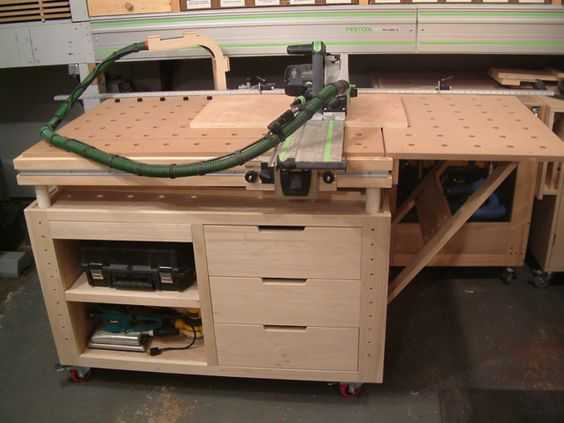

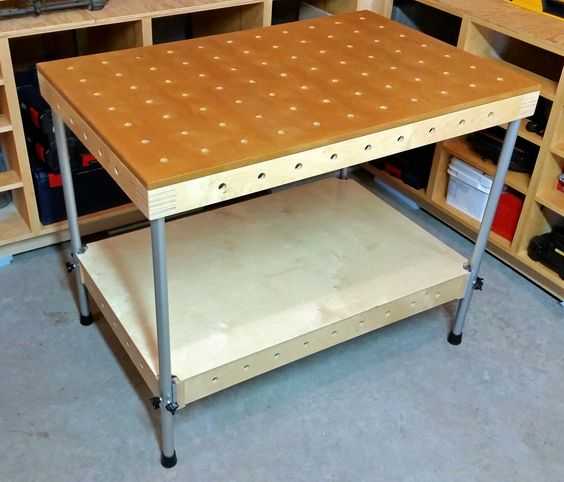

Стационарные версии идеи фестул стола Festool MFT 3
Рабочий стол, переделанный под верстак:
Конструктивно верстаки отличаются по исполнению основных функциональных элементов: тисков, столешницы, основания (подверстачья). Отличаются они могут и по материалам изготовления (дерево, металл).
Рассмотрим варианты данных функциональных элементов.
Посмотреть все тиски в нашем каталоге, перечислим какие тиски бывают:

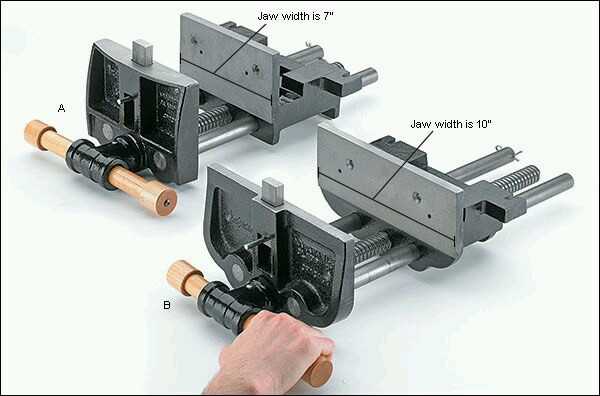

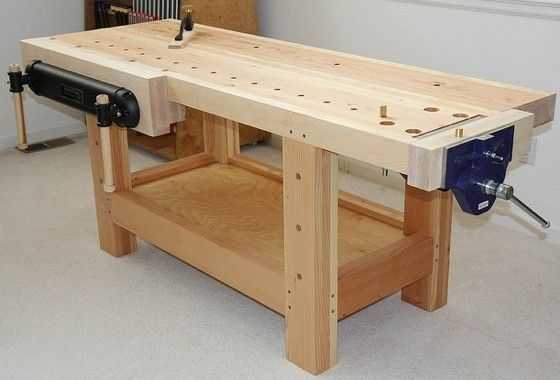

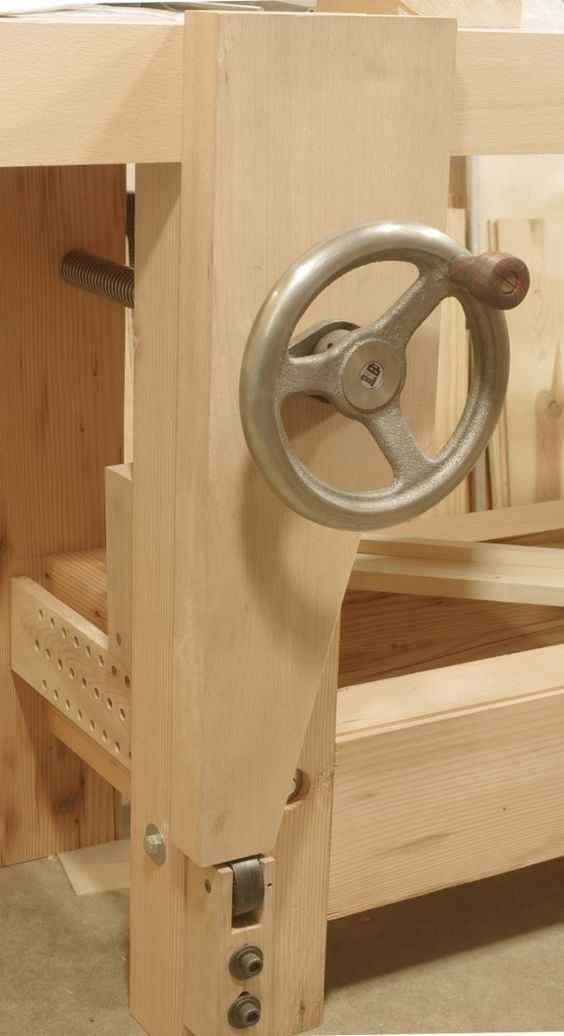

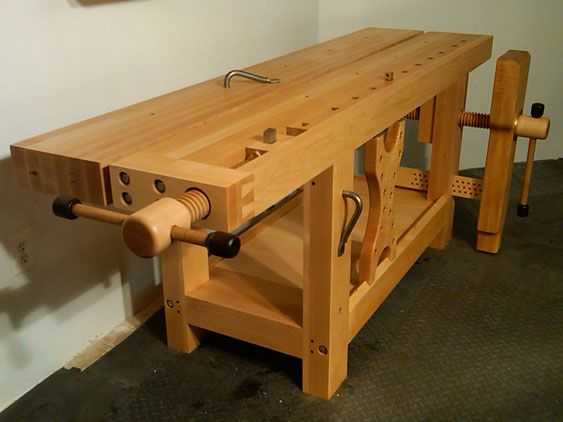

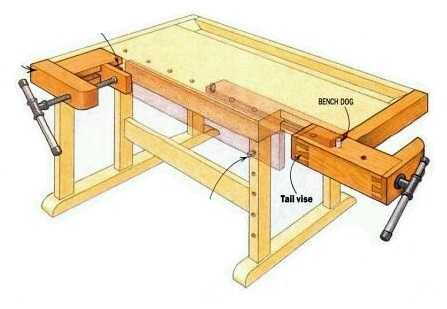

Передние тиски: вертикальные и горизонтальные, одновинтовые и двухвинтовые, съемные и стационарные
Боковые тиски: Г-образные коробчатые, одновинтовые, врезные.

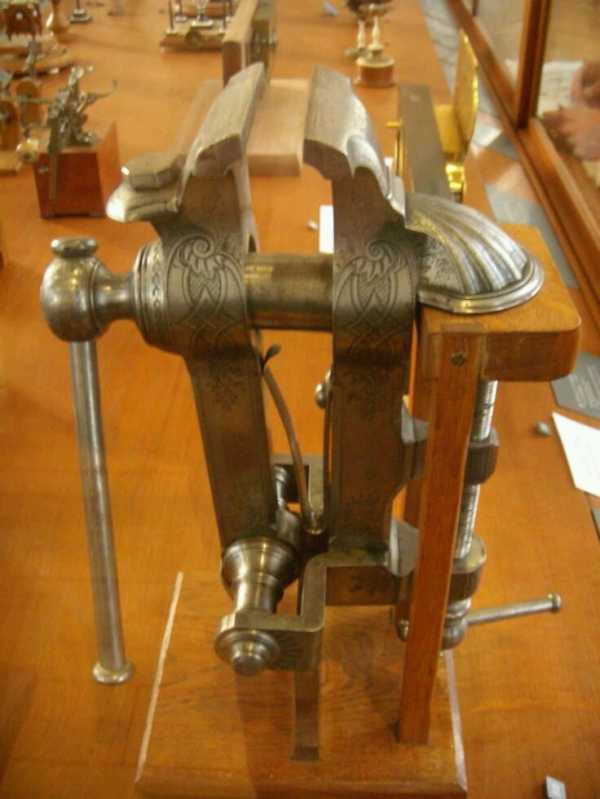

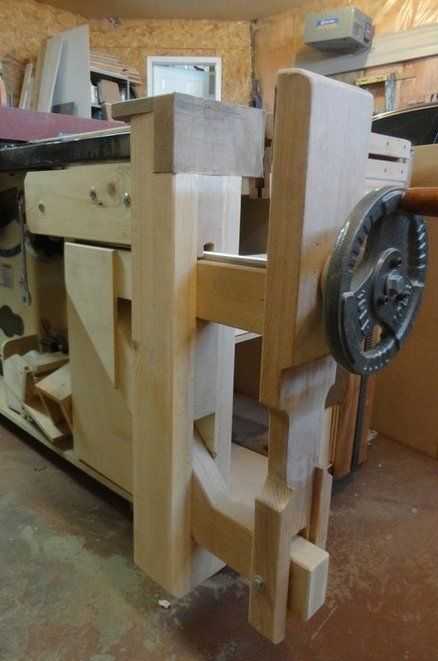

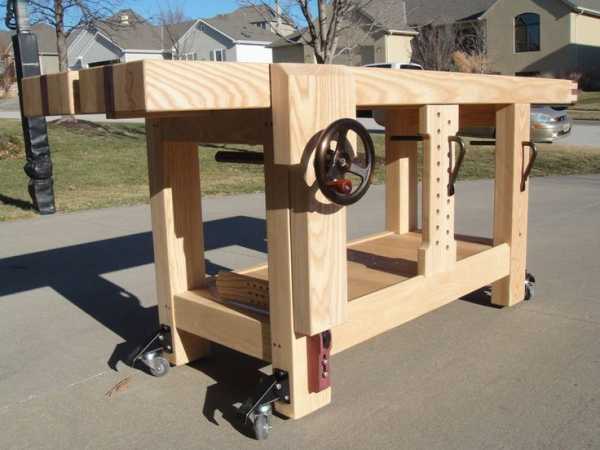

Стационарные верстачные тиски

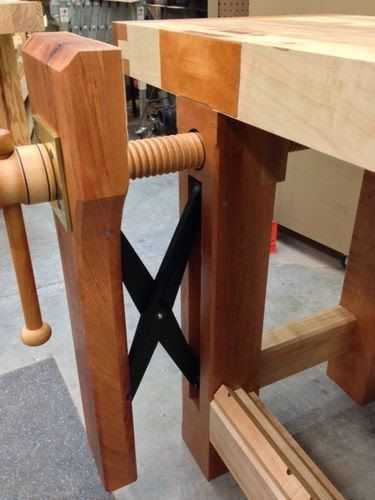

Они могут различаться по конструктивному исполнению. Винт тисков может быть как металлическим, так и деревянным. А нижняя опора может перемещеться по направляющим на подшипниках, по металлической направляющей, с помощью параллелеграмного и цепного механизмов.

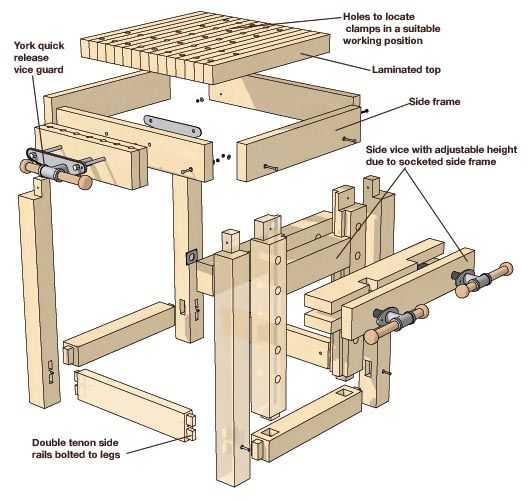

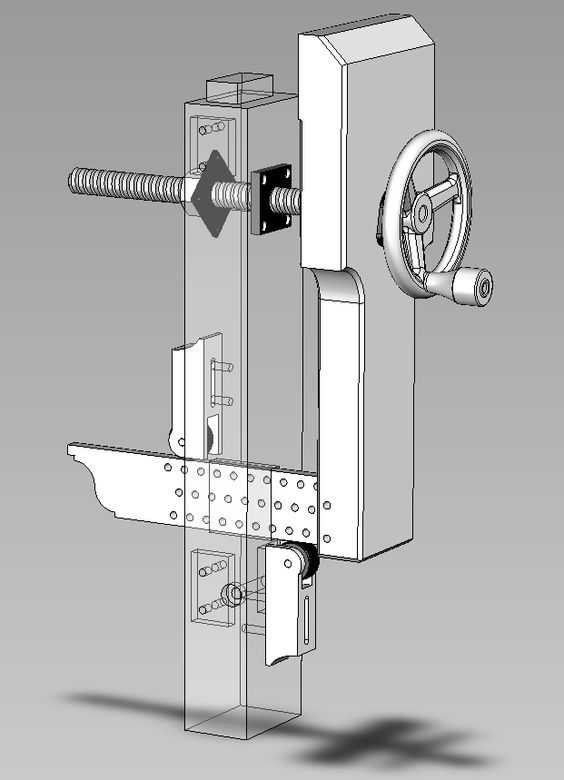

3D схема наиболее распространенной конструкции вертикальных тисков с роликовой нижней опорой и дискретной фиксацией:
Горизонтальные съемные тиски:

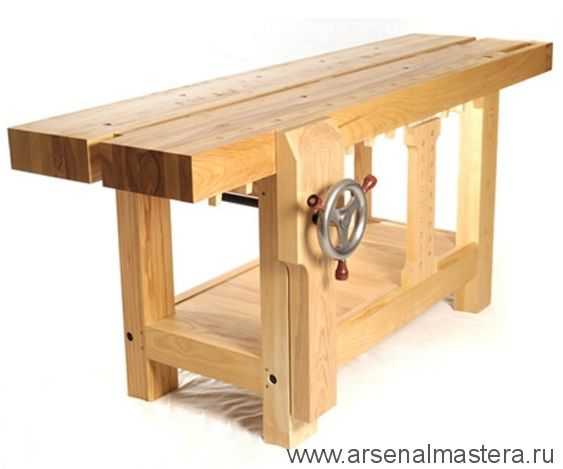

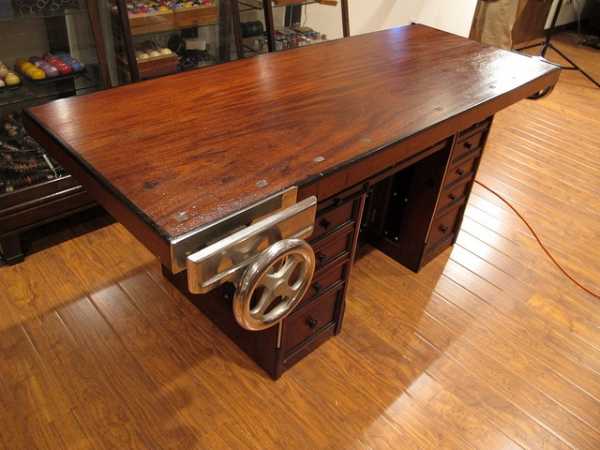

Стационарные одновинтовые тиски:
можно выбрать и купить по ссылке

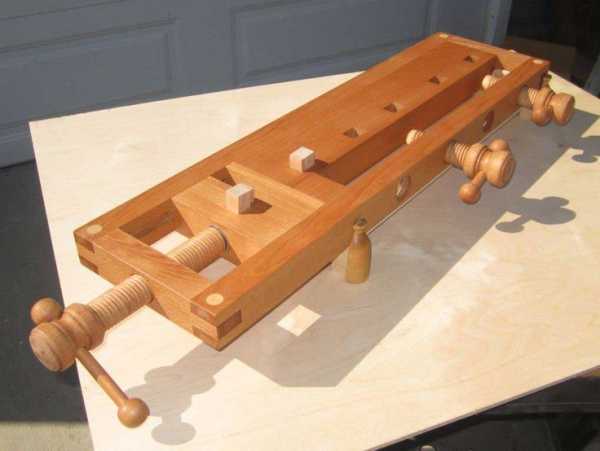

Двухвинтовые двуручные тиски:

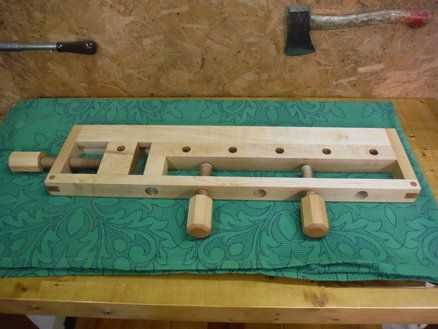

Самодельные
и изготовленные на производстве: к примеру фирмы Veritas (можно купить по ссылке)

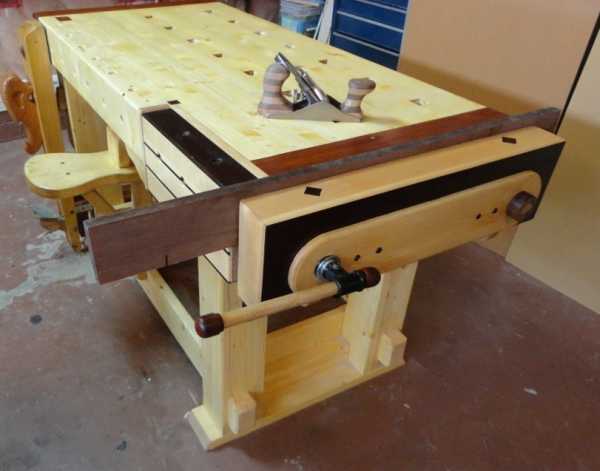

Двухвинтовые одноручные тиски:
Изготовленные из двух одновинтовых тисков или как предыдущий вариант с цепной передачей

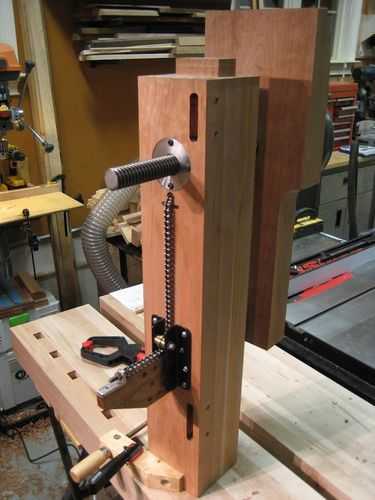

Цепной механизм одноручных двухвинтовых тисков:

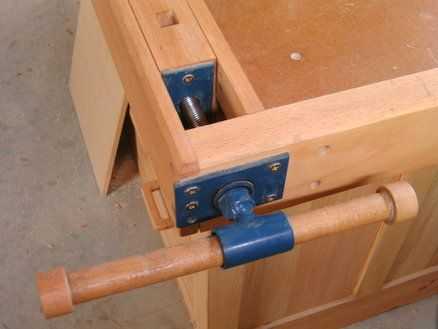

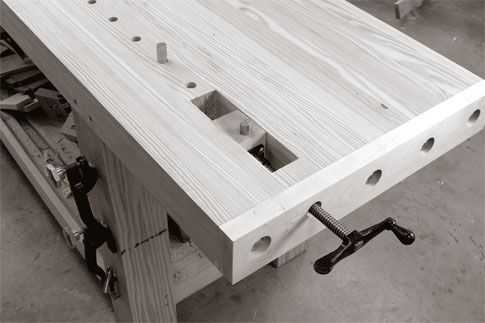

Боковые врезные одновинтовые тиски
Фирмы VERITAS можно купить по ссылке

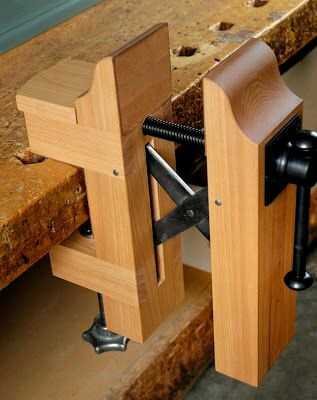

Боковые одновинтовые тиски на базе трубных струбцин:

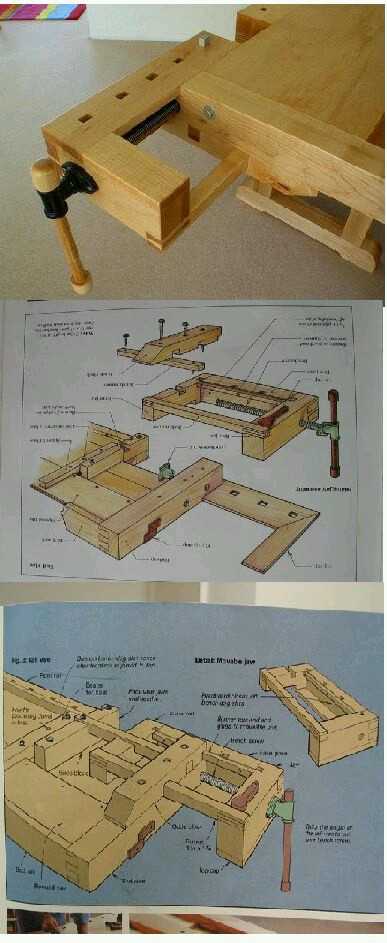

Г-образные боковые одновинтовые тиски:
с обычным винтом

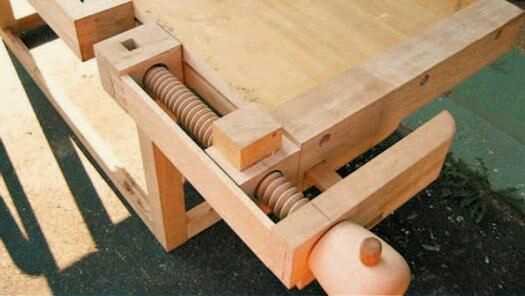

с самодельным деревянным винтом

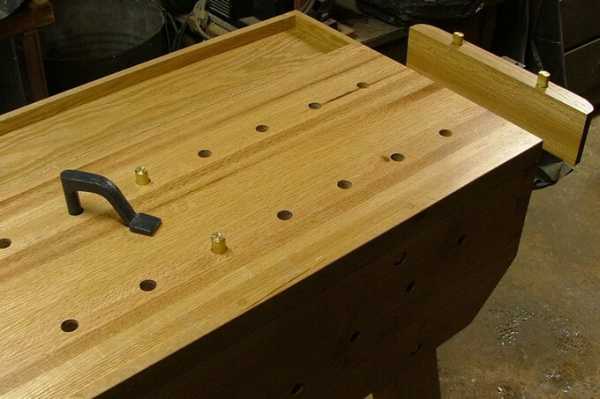

Неразрезная столешница:

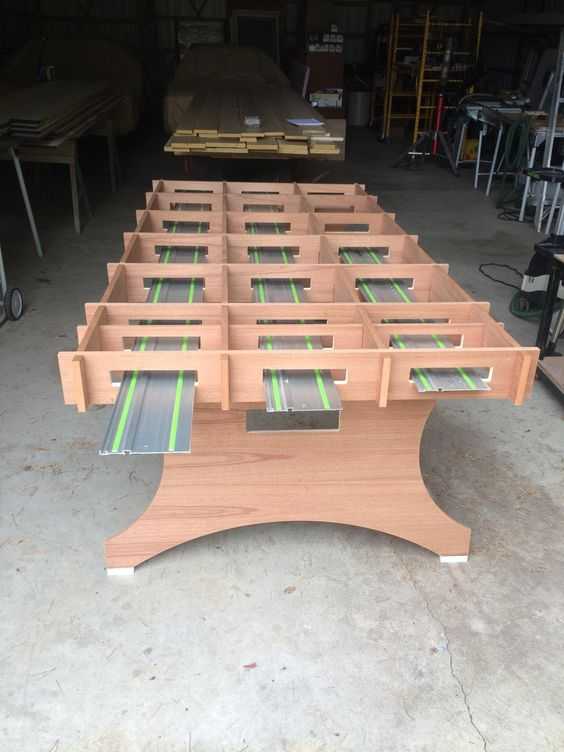

Столешница с вклеенными алюминиевыми профилями Kreg

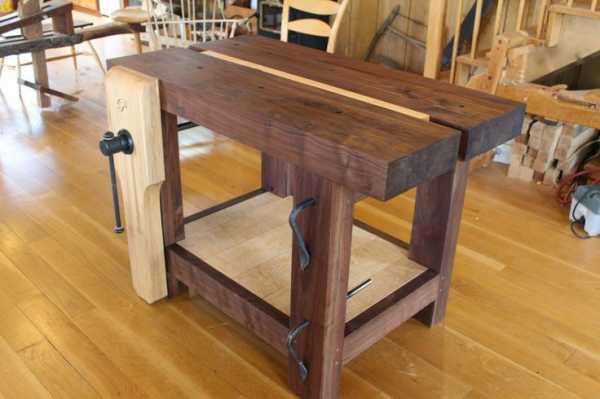

Разрезная столешница для самодельного столярного верстака
Разрезной верстак с трубными струбцинами

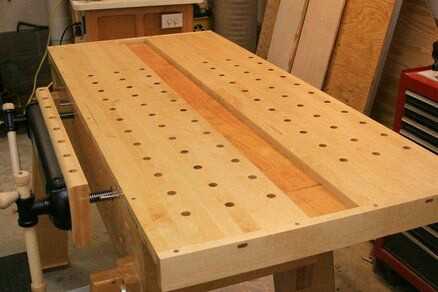

Разрезная столешница верстака с лотком всередине:

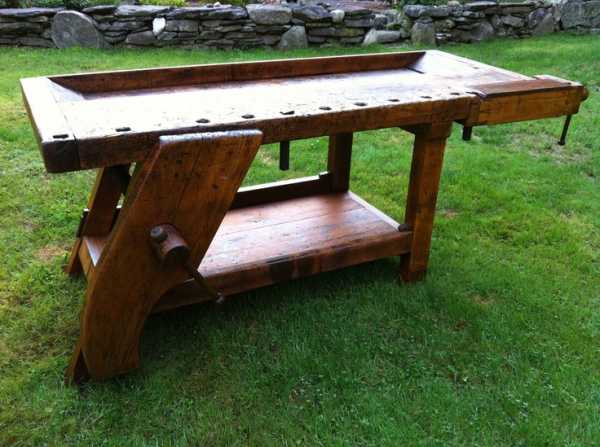

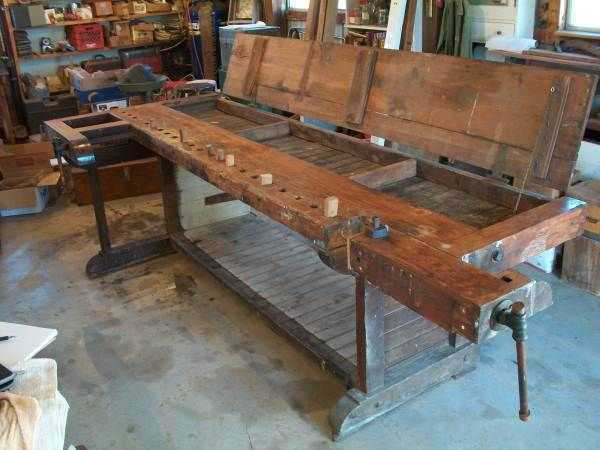

Классическая рабочая поверхность с боковым лотком

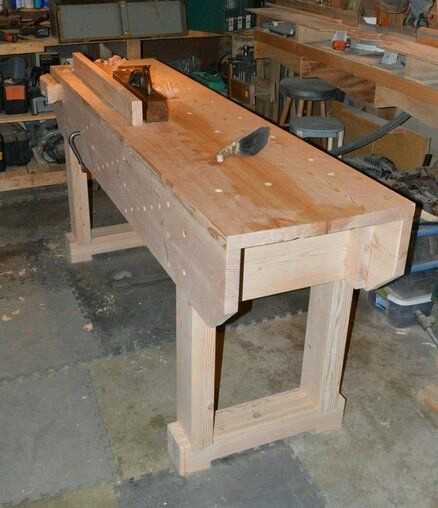

Столешница с боковыми обвязочными досками большой площади:
Столешница со скрытыми полостями
Регулируемая по углу наклона столешница верстака резчика
Хороший верстак должен иметь хорошую основу или подверстачье.
Конструктивное исполнение подверстачья может быть ровно таким, как Вам это нужно: деревянное или меаллическое, стационарное или мобильное, фиксированное или регулируемое по высоте или даже поворотное в любых плоскостях.

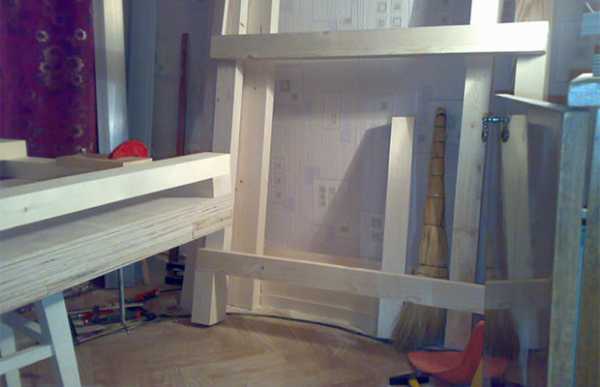

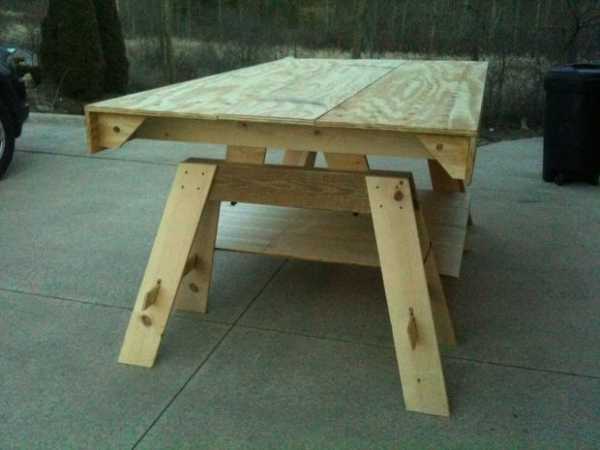

Легкое разборное деревянное или фанерное подверстачье

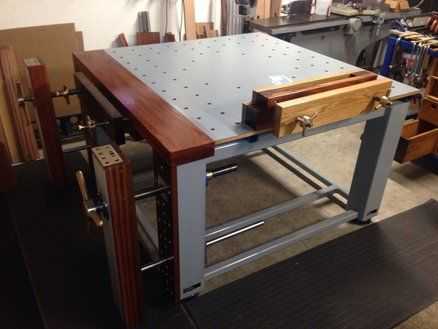

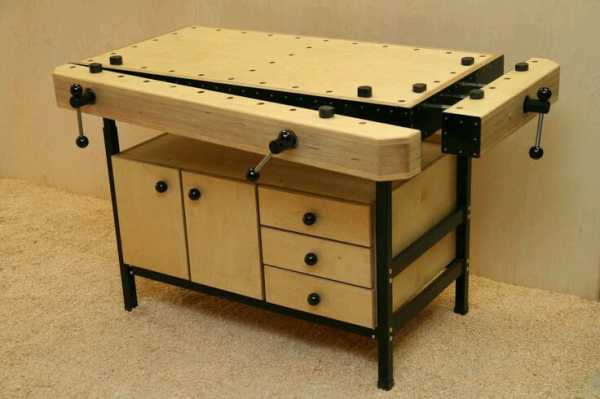

Подверстачье с металлическими ножками

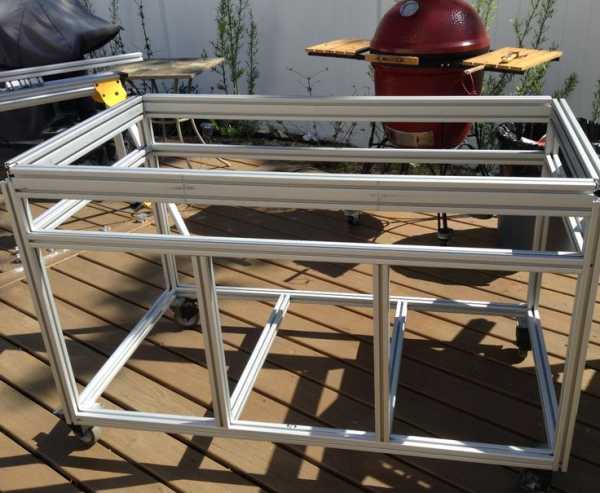

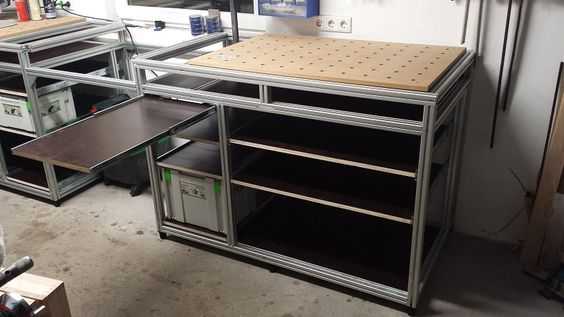

Подверстачье на алюминиевых станочных профилях

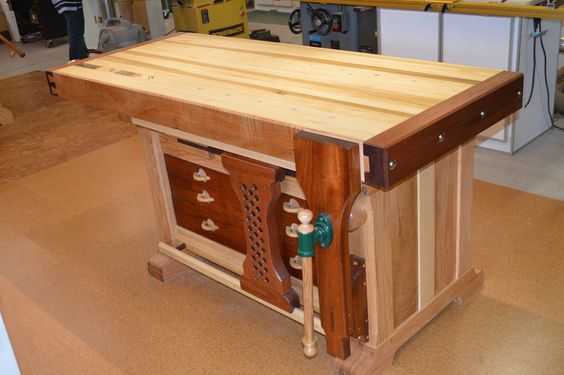

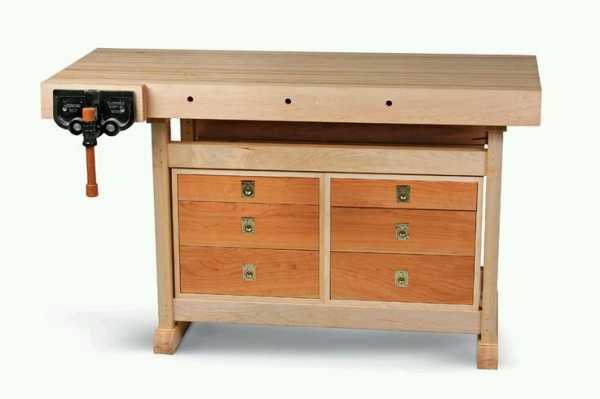

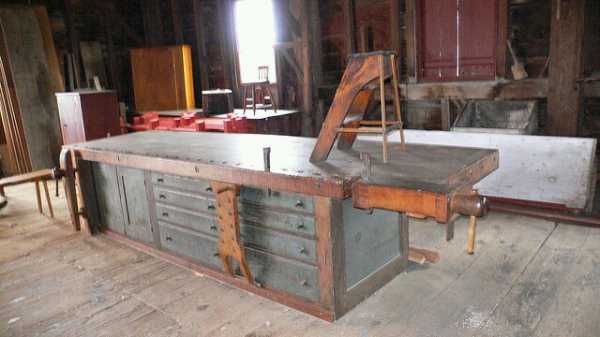

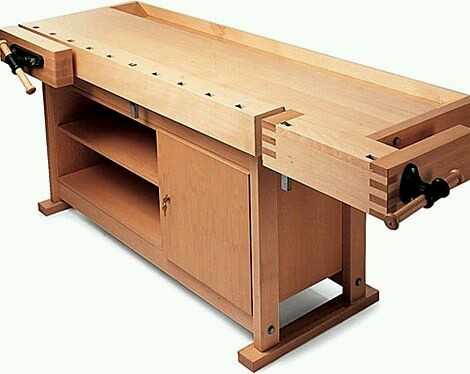

Подверстачье с ящиками

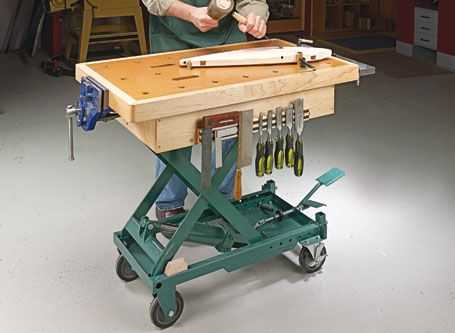

Мобильное деревянное подверстачье с тумбой и приподнятой столешницей
Нестандартное подверстачье

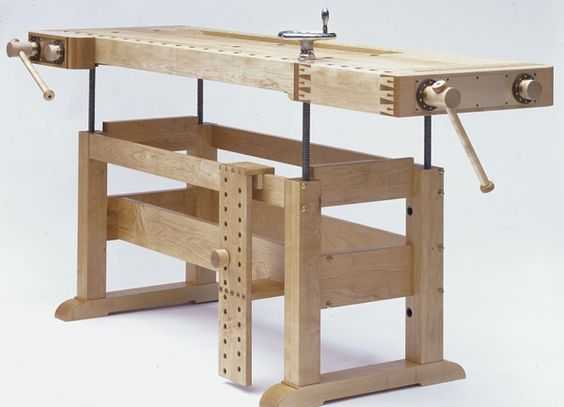

Деревянное стационарное регулируемое по высоте подверстачье

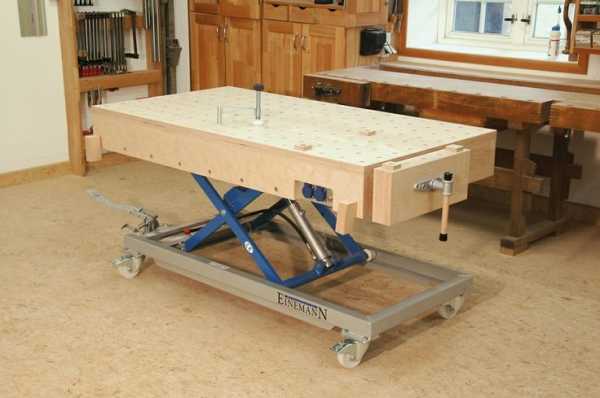

Еще вариант верстака с регулируемой высотой рабочей поверхности (установлены неперекашиваемые тиски Веритас Veritas Twin-Screw Vise с двумя рукоятиями):
А может быть и такое решение:

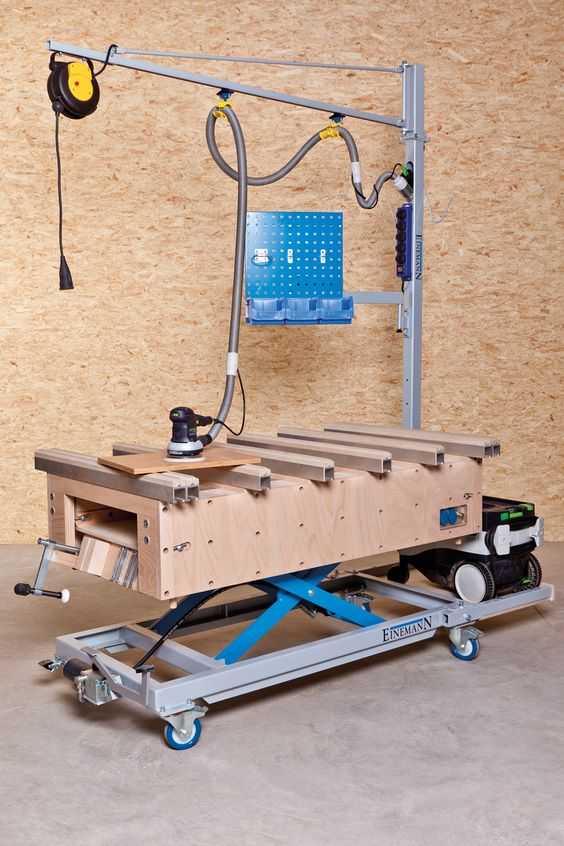

Подверстачье на базе автомобильного подъемника
Удобный и универсальный вариант верстака для гаража. В качестве подверстачья используется обычный подкатной и регулируемый по высоте автомобильный подъемник. Столешника (рабочая поверхность) верстака съемная, что чрезвычайно удобно с точки зрения использования пространства в гараже.
Почему бы столярному верстаку не иметь и такое подверстачье. Основательно, надежно и слесарные работы можно проводить на нем.
А может быть и такой оригинальный верстак:

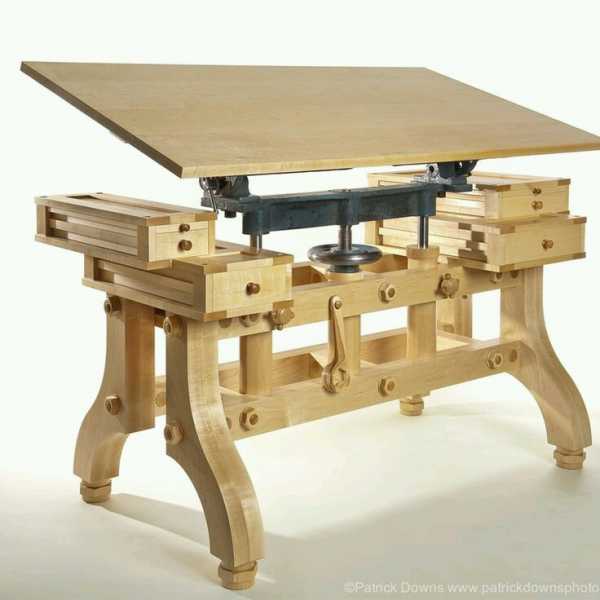

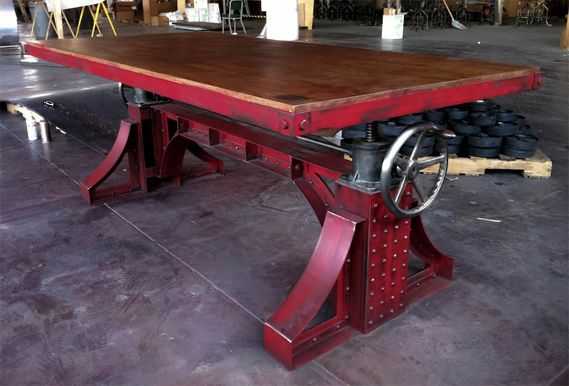

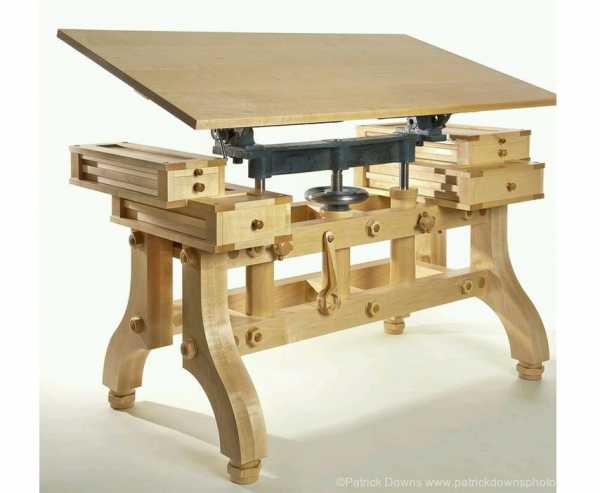

Оригинальное подверстачье с регулируемой столешницей и по высоте, и по углу наклона.
Интересно само по себе как арт-объект.
Наконец, самый многовариантный верстак с вращающейся на сфере столешницей:

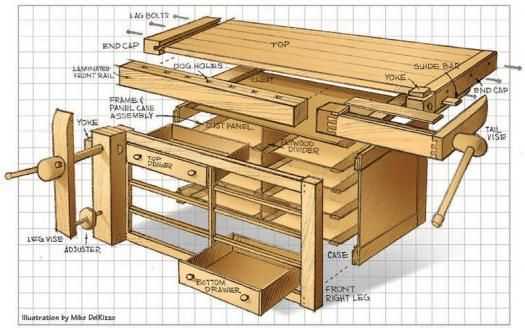

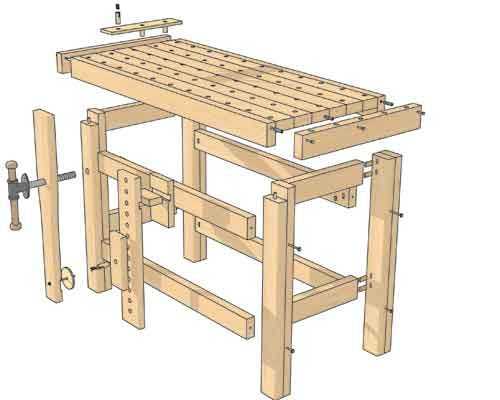

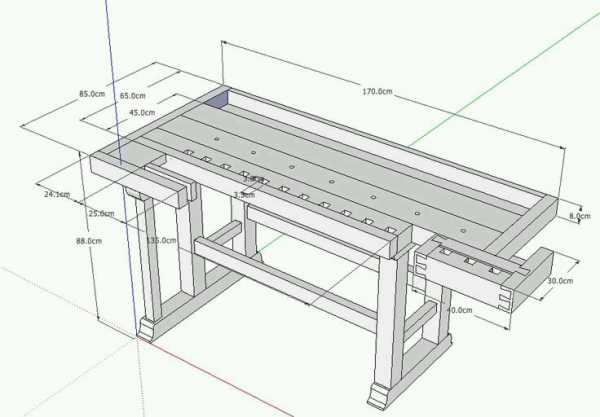

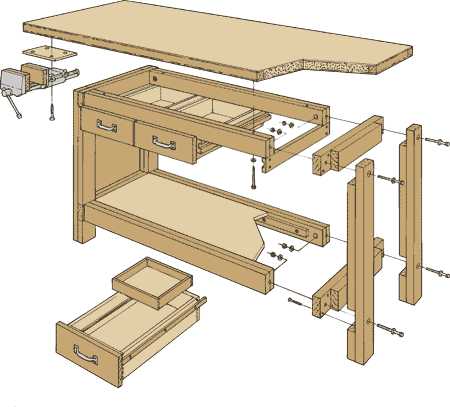

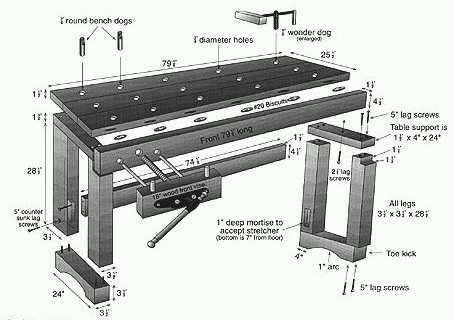

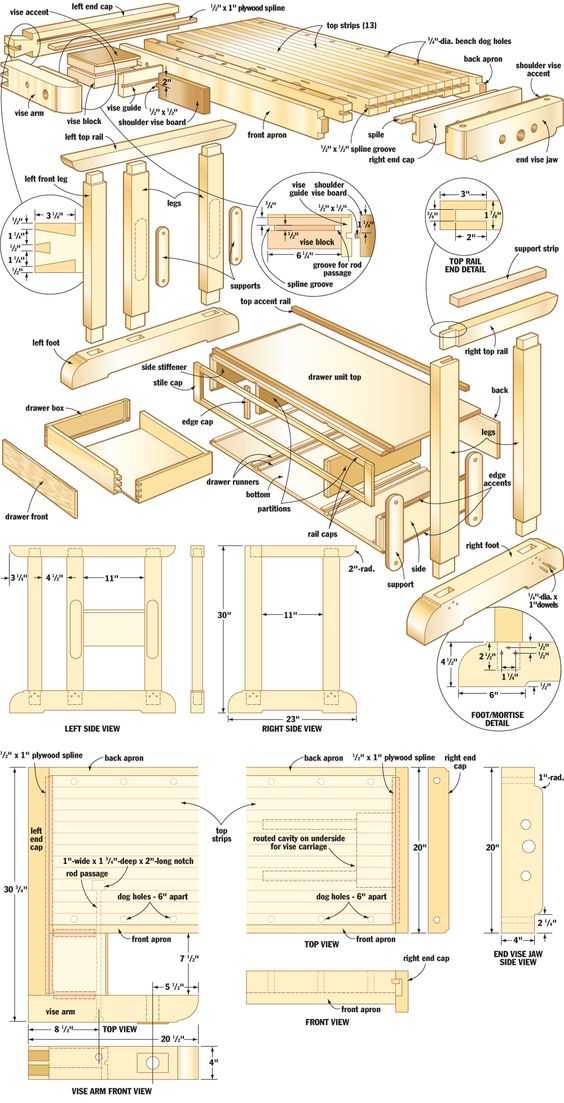

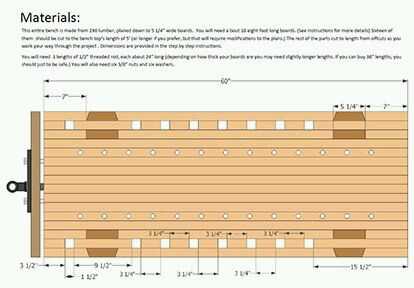

И в завершение несколько 3D схем разных конструкций столярных самодельных верстаков:
(имеющиеся размеры даны в дюймах: 1 дюйм = 25,4 мм)
Таблица перевода дюймовых размеров в метрические:
Плюс несколько полезных инструментов с метрическими и дюймовыми шкалами одновременно.
Согласитесь, вариантов воплощения верстаков и столов для столяров — неимоверное количество! Сколько Мастеров — столько и вариантов. Надеемся, эта статья-галерея будет Вам полезной. Приглашаем поделиться своим опытом, фотографиями и идеями, через форму обратной связи или пишите на e-mail: [email protected].
Источники: открытые источники в интернете, https://ru.pinterest.com
Работаем с пользой!
Команда «Арсенал Мастера РУ»
Посмотреть Весь ассортимент инструмента в Каталоге и Что мы предлагаем для оснащения Мастерской
Все Полезные фотообзоры «Арсенал Мастера»:
arsenalmastera.ru

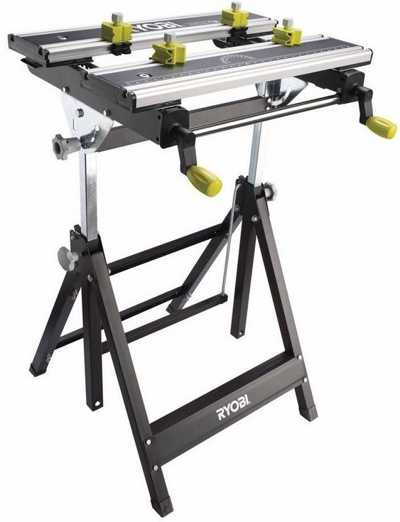

Складной верстак универсальный может стать незаменимой вещью при оборудовании рабочего места в гараже или дома для работы с деревом или металлом.
Далеко не каждая поверхность рабочего стола способна выдержать нагрузки, которые бывают при работе с металлическими изделиями. Такой верстак изготавливается из особо прочных материалов, готовых к рабочим нагрузкам, ударам и повышенному давлению.
В последнее время всё большей популярностью пользуется трансформируемая мебель, которая с лёгкостью и быстротой способна изменить своё предназначение. Складной стол позволяет своему владельцу работать с разными материалами за одним столом и экономить место в рабочем помещении.
К тому же, если нет необходимости в частом использовании верстака, то складная конструкция позволяет убрать его из помещения и освободить пространство.
Главное отличие универсального от обычного столярного стола заключается в прочности каркаса, который обычно бывает металлическим. Он может быть с передвижными мощными роллерами в основании или со складной конструкцией.
Выбирать его следует очень тщательно ввиду того, что складные варианты могут оказаться крайне неустойчивыми, а корпусные нередко имеют высокую цену.
Главным предназначением этого стола является проведение работ в домашних условиях или небольшой мастерской. Отличаются столы в основном своими размерами и ценой. По свои внешним рабочим качествам все столы практически одинаковы и имеют следующие характеристики:
Столы состоят из двух частей: одна остаётся подвижной, другая – нет.Такой стол представляет собой компактное рабочее место. Изготавливаются подобные верстаки преимущественно из металла и имеют столешницу из среднеплотной древесно-волокнистой плиты (МДФ).
Такой материал является устойчивым к воздействию влаги и пара, что делает его практичным материалом для изготовления рабочего стола.
Производители предусмотрели на столешнице специальные места для установки электроинструмента от различных производителей, что даёт обладателю возможность дополнить свой рабочий верстак:
Набор необходимых инструментов и домашний верстак позволят мастеру проводить столярные работы с точностью, как на производстве. Тем, кто мечтает самостоятельно изготавливать предметы мебели, такое приспособление просто необходимо.
В небольших ремонтных мастерских такие столы помогут существенно сэкономить место и получить превосходные результаты от проведённых ремонтных работ.
Несмотря на небольшой размер, они достаточно прочные и позволяют производить обработку массивных деталей. Некоторые верстаки способны выдерживать общую массу около двухсот килограммов. Кроме того, современные столешницы позволяют надёжно закреплять детали во время их обработки.
Все струбцины для крепления обрабатываемых деталей размещаются в отверстиях столешницы, что необычайно облегчает труд мастера. Струбцины входят в комплект, но при недостаточном количестве их всегда можно докупить по отдельности. Металлическая рама, благодаря своей прочности позволяет использовать в работе ручной инструмент.
Когда механизировать работу полностью нет возможности, без его применения не обойтись. Оправданность ручного инструмента бывает, как правило, при небольших объёмах работы.
По большому счету складные аналоги предназначаются для проведения столярных работ. Но если не превышать допустимую нагрузку, то можно установить и слесарные тиски.
Когда необходимо осуществить рубку или гибку толстых листов металла, то складным столом лучше не пользоваться. Основным рабочим предназначением для них все является строгание, пиление или резание деталей. Если готовые варианты не подошли, то можно сделать стол по собственному плану.
Стол для проведения слесарных или столярных работ, прежде всего, должен быть устойчивым. Размеры его зависят от площади мастерской и частоты использования.
Для поверхности верстака лучше выбирать прочные породы деревьев, такие, как дуб, бук или граб. Это позволит мастеру работать с механическими, ручными инструментами и различными материалами.
Прежде чем приступать к изготовлению верстака, необходимо определиться с целью его использования. Все верстаки можно разделить на три группы:
При самостоятельном изготовлении рабочего верстака можно сделать конструкцию под свой рост, чтобы работать не сутулясь. Готовые же верстаки редко превышают высоту в восемьдесят сантиметров, что крайне неудобно для людей высокого роста.
Кроме того, можно самостоятельно наполнить верстак необходимым инструментом и сделать подходящие места для зажима деталей. Оптимальная длина верстака составляет два метра при ширине восемьдесят сантиметров. Для хранения ручного инструмента и мелких деталей можно дополнить верстак несколькими ящичками.
В качестве рабочей поверхности лучше взять цельное полотно, которое можно сделать из старых межкомнатных дверей. При использовании отдельных досок их следует сколачивать между собой очень плотно, чтобы не оставалось зазоров, в которые могут попадать мусор и опилки.
Оцените статью: Поделитесь с друзьями!stanok.guru
Содержание: [скрыть]
Складной рабочий стол для мастерской – верстак – незаменим там, где проводится обработка заготовок любой конфигурации из дерева, металла, пластика или стекла. Передвижная конструкция для столярных работ очень удобна в использовании – ее металлические опоры складываются. Столешница верстака изготовлена из толстого прочного листа ДСП, в котором просверлены технологические отверстия различного диаметра, предназначенные для закрепления станков и рабочих инструментов. В изготовлении подпорок, удерживающих конструкцию, всегда используют сверхпрочный металл.
Опытные столяры высоко оценивают профессиональные складные верстаки, их удобство и эффективность для работы. В статье рассказывается о верстаках для домашней мастерской, получивших высокие оценки у профессионалов.

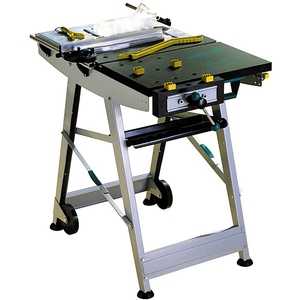

Столярный верстак «Вольфкрафт» от известного немецкого производителя характеризуется высоким уровнем устойчивости. Толщина металла, из которого собран, 1,5 мм. Образец не дает люфтов, а прочная столешница изготовлена из толстого листа ДСП. Master 600 позволяет проводить работы при помощи механического или электрического инструмента различной мощности. Единственное нарекание, относительно конструкции этой модели, касается отсутствия ограничительной кромочной ленты.

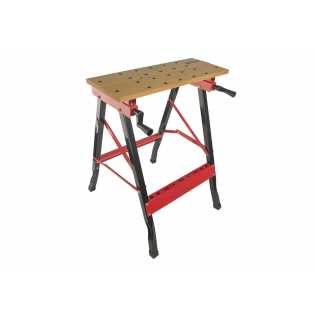

Верстак складной «Энкор 14218» относится к универсальным многофункциональным приспособлениям, специально предназначенным для удобной обработки заготовок из различных материалов. Для работы с круглыми деталями производители предусмотрели столешницу, состоящую из двух поворотных частей, каждая из которых может устанавливаться под углом 45 и 90 градусов. Откидной портативный верстак удобен в транспортировке и хранении, так как в собранном виде компактен. «Энкор 14218» позволяет крепить все типы рабочего оборудования посредством специальных отверстий в столешнице.

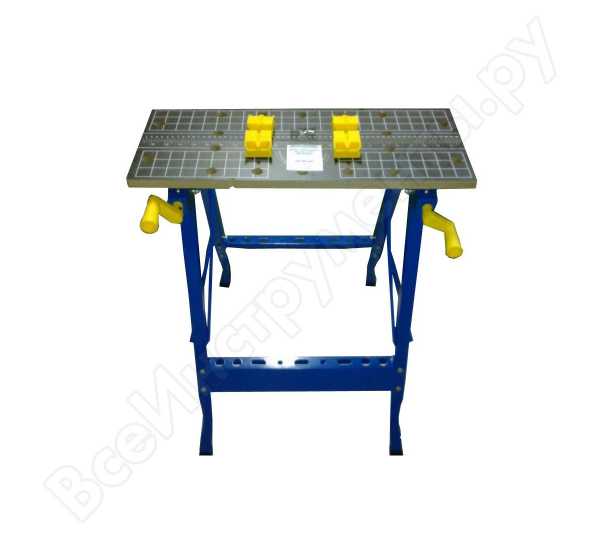

Верстак складной «Энкор 14220», размером 605х640 мм, может регулироваться в широком диапазоне величин по высоте. Предусмотрена регулировка наклона и поворота рабочей части стола, изготовленной из ДСП, что существенно упрощает обработку заготовок различной конфигурации. Столешница зафиксирована независимыми винтовыми парами, снабжена технологическими отверстиями для пластиковых упоров и крепежа обрабатываемых деталей.

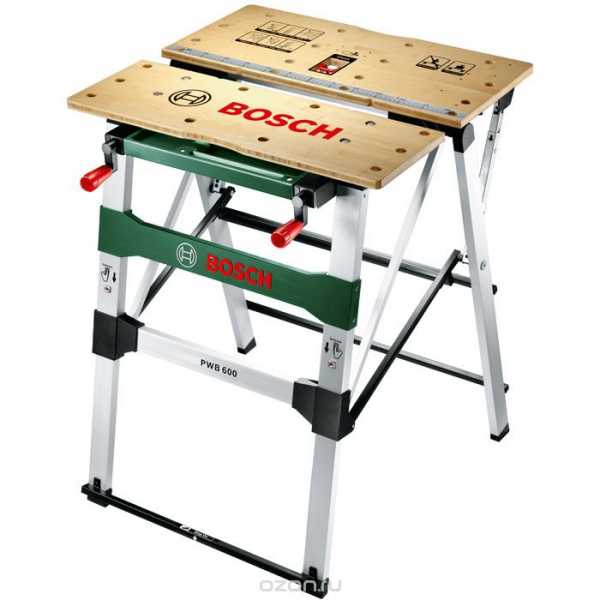

Удобный верстак Bosch PWB 600 обеспечивает безопасную работу. Для его быстрой сборки не требуется применение специальных инструментов.
Отличительная характеристика модели – твердая бамбуковая столешница, оснащенная дополнительным местом для хранения подручных предметов. В комплекте – гибкие фиксационные колодки, которые необходимы при закреплении круглых и негабаритных деталей. Алюминиевый верстак Бош легко складывается и не занимает много места, что упрощает его хранение и перевозку.

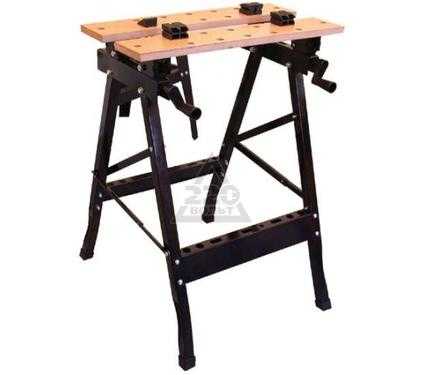

Немецкие производители снабдили верстаки Black&Decker модели WM 825 системой синхронизации, благодаря которой стала возможна фиксация заготовки одной рукой. Для комфортной работы с длинным пиломатериалом предусмотрен специальный вертикальный фиксатор. Раскладной мобильный верстак Black&Decker может регулироваться по высоте до уровня 800 мм или 620 мм. Габариты в собранном виде составляют 830х740х200 мм.

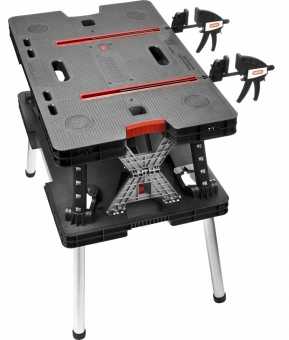

Верстак столярный складной KETER 38730 имеет небольшой вес и габариты. Удобная ручка позволяет легко переносить с места на место. Его можно хранить в кладовке, так как в собранном виде передвижной рабочий стол имеет ширину 110 мм. Сборка займет меньше минуты. Чтобы заготовка была надежно зафиксирована на станке, предусмотрены специальные струбцины, которые есть в комплекте к столу.
Довольно просторный в разложенном виде, складной верстак KETER без проблем выдерживает нагрузку до 450 кг.
Металлический складной козел этой модели в большинстве случаев предназначается для фиксации торцовочных и комбинированных пил, а также рейсмусных строгальных станков. Оборудование снабжено передвижными кронштейнами, что дает возможность работать со станками и устройствами разных габаритов. В данном случае возможна регулировка по высоте за счет передвижных упоров для заготовки. Верстак Scheppach UMF1600 выдерживает нагрузку не более 150 кг.
Складные верстаки Sturm изготавливаются из прочного ДСП, снабжены разнокалиберными отверстиями, специально предназначенными для фиксации рабочих устройств и механизмов. Дополнительный фиксационный инструмент, идущий в комплекте со столами данной модели, представляет собой всевозможные пластиковые зажимы, надежно удерживающие заготовку на посадочном месте. Металлические опоры верстака «Штурм» могут складываться, что существенно облегчает его транспортировку и хранение.

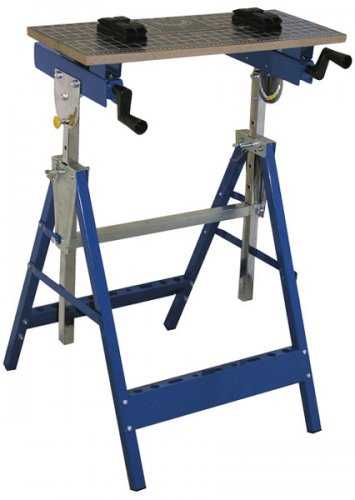

Верстак универсальный складной Unipro 16900U позволяет обрабатывать заготовки, вес которых не превышает 100 кг. Стол отличается небольшими размерами и малым весом, поэтому с его перевозкой и хранением проблем не возникнет.
Раздвижной переносный стол укомплектован специальными фиксаторами, благодаря которым возможно выполнение обработки деталей, шириной 26,5 мм.Для большего удобства на металлическую конструкцию нанесена шкала. Крышка из МДФ очень прочная, не боится вибрации.
Верстак Metabo Flexo 500 относится к многофункциональным устройствам, универсальность которых обусловлена оптимальными габаритами и сверхпрочной металлической рамой. На такие столы можно устанавливать дисковые пилы, электролобзики и фрезерные станки настольного типа. В качестве крепежных элементов выступают специальные винтовые элементы, установленные под столешницей. Изделие укомплектовано регулируемыми ножками, позволяющими устанавливать оптимальную высоту.
При необходимости ширина рабочей поверхности может увеличиваться за счет специальной оснастки в боковой части конструкции.
Мобильные столярные верстаки Brigadier выдерживают нагрузку на столешницу из МДФ до 100 кг. Удобно то, что конструкция позволяет регулировать высоту рабочей поверхности и угол ее наклона. Швейцарские изделия традиционно характеризуются отличным качеством сборки, длительным эксплуатационным периодом. В комплекте к столу прилагается набор упоров, обеспечивающих безопасную и комфортную обработку заготовок из различных материалов.
|
Модель |
Материал столешницы |
Габариты, мм |
Вес, кг |
Цена, руб |
|
Wolfcraft Master 600
|
МДФ |
670 x 600 x 950 |
15,2 |
10075 |
|
Энкор 14218
|
ДСП |
605х240х800 |
8,3 |
2090 |
|
Энкор 14220
|
ДСП |
605х240х800 |
5 |
3150 |
|
Bosch PWB 600
|
Бамбук |
834х680х553 |
11,6 |
10141 |
|
Black&Decker WM 825
|
ДСП |
836x700x190 |
14,24 |
6999 |
|
KETER 38730
|
Пластик |
850х550х755 |
12,36 |
8655 |
|
Scheppach UMF1600
|
Металл |
1.000 х 580 х 810 |
12,5 |
4500 |
|
Sturm 1075-03-88
|
ДСП |
640х520х790 |
15 |
1470 |
|
Unipro 16900U
|
МДФ |
520х635х780 |
7,2 |
2639 |
|
Metabo Flexo 500
|
Сталь |
674х478х878 |
15 |
16415 |
|
Brigadier |
МДФ |
850х600х625 |
8,2 |
2991 |
derevo-s.ru
Рабочий стол верстак нужен в каждом доме, даже если столярные или слесарные работы, это не ваше хобби. Все равно периодически возникает необходимость что-то починить или сделать. Проблема обычно в том, где найти место для такого стола. Лучший выход, это конечно сделать верстак складной своими руками, особенно если он вам нужен не постоянно, а время от времени.

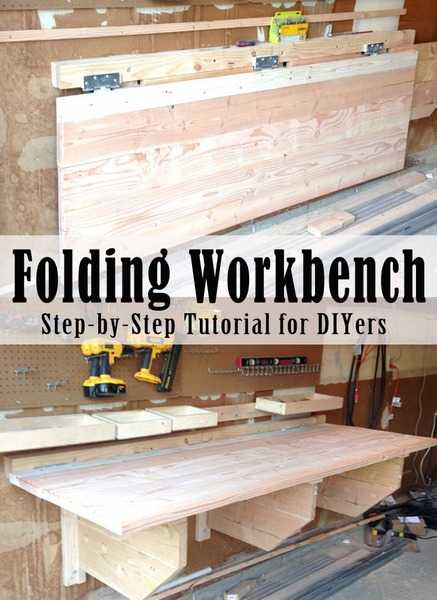

Оптимальный вариант, закрепить откидывающуюся конструкцию к стене, это удобно и надежно. Недостаток – ограниченное пространство для работы. Можно сделать полностью разборный верстак, чтобы была возможность сложить и убрать, а при необходимости разложить. Удобно в том плане, что можно поставить в любом месте и транспортировать не проблема. Но минус очевиден, такая конструкция должна быть очень легкой, то есть перечень работ на таком столе будет довольно ограничен. В статье представлены разные варианты, выбирайте тот, что больше подходит.
Стол верстак складнойВот вариант, как сделать стол верстак складной, если есть подходящее помещение. Как вы видите на диаграммах, столешница будет поддерживаться тремя монтируемыми к стене опорами. Каждая опора опирается на шарниры, что позволяет повернуть их вплотную к стене. С убранными стойками, столешница (также крепится на петлях) опускается вниз, чтобы опираться на верхние части опор. Конструкция состоит из трех основных частей — столешницы, опор и настенных креплений. Подвижные детали на стыках соединяются петлями «бабочками». Столешница у этой конструкции получилась тяжелая, но крепкая, поэтому используйте самые надежные дверные петли, какие найдете в хозяйственном магазине.
Каждая опора имеет срез 45°, так убирается острый угол и места больше. Также для каждой опоры предусмотрена защелка для фиксации (как вариант, обычная оконная задвижка). Еще обратите внимание на фотографию зазора вокруг головки болта, чтобы обеспечить место для торцового гаечного ключа. Внимательно посмотрите на пошаговые фото, там крупно показаны все соединения.
Источник фото www.justmeasuringup.com/blog/building-a-folding-workbench-with-french-cleats

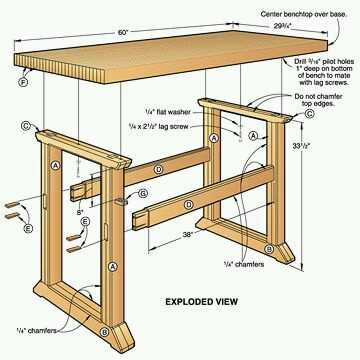

Складной верстак своими руками чертежиЗдесь все просто. Изготовление складного столярного верстака начните с изготовления столешницы, кстати, можно использовать старую дверь, потому что такая цельная плита будет стоить недешево. Затем собираем полку, здесь у нас идут два элемента, верхняя полка и крепление. Просто делаете отверстия и притягиваете полку винтами к стене. Для жесткости под столешницу прикручиваем планку. Потом собираем ножки, способы крепления к столешнице есть разные, можете поинтересоваться в хозяйственном или мебельном магазине или прикрутите на обычные скобы. Затем прикручиваете равномерно три петли, крайние крепите на расстоянии 1 – 1,5 см от края. В завершении собираете всю конструкцию.
Источник фото www.buildsomething.com/plans/PF20E5BA4E2FD8972/Drop-DownWorkbench
Очень простой и функциональный складной столярный верстак. В этом случае столешница не опускается, а поднимается и крепится к стене, ножки складываются в середину рамы. Чтобы всякий раз вручную не откидывать ножки, в конструкцию добавлен специальный стоп-блок который вы просто должны вытащить со стены и ноги останавливаются в том же положении каждый раз. Порядок изготовления столешницы и ножек, как в предыдущих вариантах, только способ крепления к стене отличается.
Еще два варианта простого складного верстака.Здесь показано, как сделать откидной столик верстак с ножками, складывающимися под столешницей, и второй вариант, когда опорой служат две раздвижные боковые рамки, на которые опирается рабочая поверхность. И тот и другой столик имеют свои преимущества, второй конечно надежней, хоть его и сложней изготовить. Конечно оба варианта не подходят для серьезных работ, их можно скорее рассматривать, как вспомогательные.
Источник фото www.wilkerdos.com/2015/09/two-easy-fold-down-workbench-rockler-t-track-table/

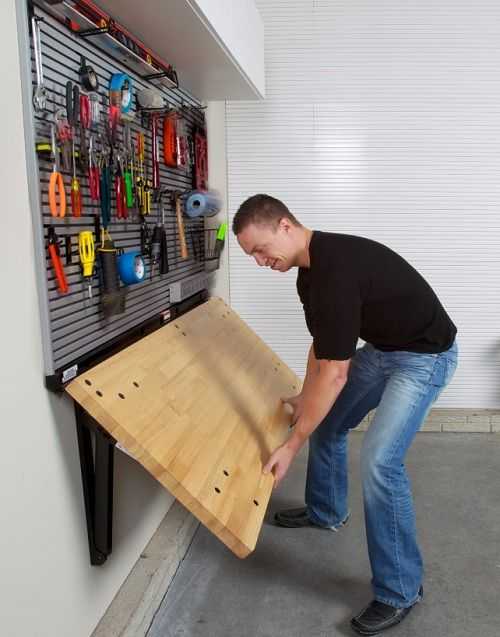

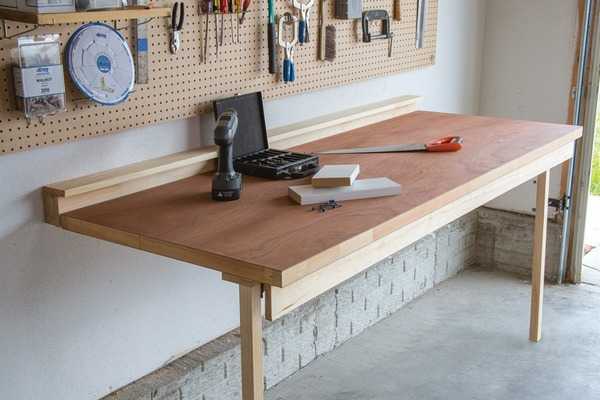

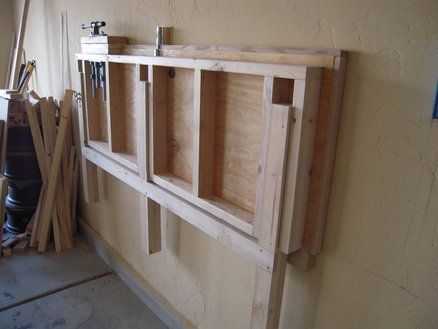

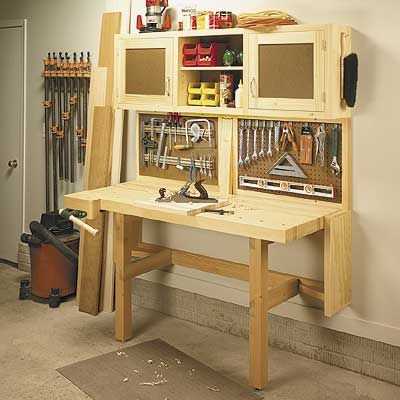

Настенный складной верстакНе всегда есть возможность организовать рабочее место в небольшом гараже, обычно не хватает дополнительного пространства по бокам, когда машина находятся внутри. Вместо того чтобы заниматься мелким ремонтом на кухонном столе, лучше сделать настенный складной верстак. Выше уже представлено несколько вариантов, вот еще один.
Вся конструкция просто складывается и закрывается, съемные ножки хранятся на верхней части рамы.
Необходимые инструменты:
Дрель с крестообразной головкой, различного размера сверла для предварительного сверления отверстий, дисковая пила, рулетка, хомуты, уровень.
Источник фото www.instructables.com/id/Wall-Mounted-Folding-Workbench/?ALLSTEPS
Верстак складной универсальныйЗамечательно иметь свой большой профессиональный верстак, но для обычного гаража или небольшой домашней мастерской чаще всего это просто нереально. Как вариант, самостоятельно изготовить верстак складной универсальный, такой, как видите на фотографии. Многофункциональная конструкция позволяет экономить свободное пространство и полноценно выполнять почти все виды работ. Основное преимущество такое же, как у стола трансформера, его можно разложить, когда есть необходимость и собрать, когда он не нужен. Ниже представлены общие чертежи и схемы.
Идея заключается в том, чтобы из трехмерной конструкции сделать двухмерную. Естественно, чтобы изготовить такую сложную конструкцию, необходимы точные расчеты. Процесс пошаговой сборки по казан на пошаговых фотографиях ниже. Конечно, есть много нюансов, которые необходимо учитывать, вся система будет нормально работать, если правильно отрегулировать все перемычки и рычаги. Под галереей указана ссылка на источник, где вы можете узнать более детальную информацию.
Источник фото www.instructables.com/id/Folding-Workbench-and-Bench-Top-Power-Tool-Organiz/?ALLSTEPS
Складной верстак переноснойЗдесь представлен портативный, переносной складной верстак, с достаточно большой рабочей поверхностью, но в то же время достаточно компактный, чтобы его можно перевести на легковом автомобиле. Его можно использовать для фрезера, настольной пилы, то есть он достаточно крепкий, чтобы выдержать усилия веса тела к обрабатываемой детали.
Состоит из складных козлов, нижнего стеллажа и двух листов рабочей поверхности. На пошаговых фото показан процесс изготовления и сборки конструкции.
Источник фото www.instructables.com/id/Multi-Functional-Portable-Workbench/?ALLSTEPS

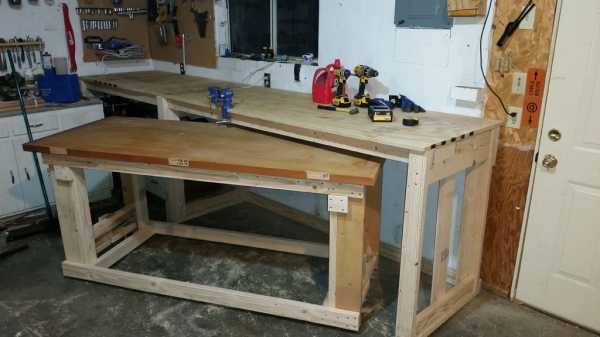

Верстак с дополнительным столомИнтересный вариант столярного верстака. За счет дополнительного стола вы вдвое можете увеличить рабочую поверхность. Меньший стол оборудован колесиками, что позволяет при необходимости выдвигать его, а также легко убирается, если в нем нет надобности. Посмотрите на фото интересное решение для колес, которые можно просто убрать в середину. Также они оборудованы специальными стопорами. В общем на пошаговых фото мастер класса процесс отображен довольно подробно, так что понять не сложно, более подробные нюансы можете узнать на сайте источнике, ссылка под галереей.
Источник фото www.instructables.com/id/2×4-Work-Bench-With-Nested-Rolling-Assembly-Table/?ALLSTEPS
Складной стол для фрезераВо многих случаях фрезер, вещь незаменимая. Но есть ли смысл покупать целый верстак, если вы будете пользоваться им раз в пол года. Естественно, лучше сделать складной стол для фрезера своими руками и устанавливать его по мере необходимости. Вы можете использовать любой вид поверхности или сделать простую поверхность с прорезью. В данном случае использовалась фанера и закаленный оргалит. Основная задача – правильно установить фрезер, как к решению этого вопроса подошел автор, смотрите на пошаговых фотографиях. Снизу не забудьте сделать дополнительную выборку для кожуха пылеуловителя, на этом верстаке установлен вакуумный шланг для отсоса пыли и стружек. Для чего было вырезано два треугольника с боков и один сверху. Затем необходимо измерить диаметр шланга и вырезать отверстие, который будет точно соответствовать размерам. В завершении основания крепления шланга надо посадить на клей. Возможно, получившийся верстак еще можно доработать в эстетическом плане и добавить немного веса к ножкам для прочности
Источник фото www.instructables.com/id/Work-Bench-Router-Table/?ALLSTEPS
Раскладной верстак для торцовой пилыНе все модели торцовочных пил имеют достаточно большие боковые опоры, поэтому длинные заготовки провисают, что конечно мешает качественной работе. Хуже того, нарушаются меры безопасности, ведь стол может просто опрокинутся. Поэтому боковые поддерживающие опоры должны быть достаточной длины, что не очень удобно. Лучший выход, это сделать раскладной верстак для торцовочной пилы, то есть сделать по бокам столы-расширения с упорами. Варианты могут быть разные, в данном случае автор предлагает изготовить компактный верстак, с боковыми откидными столами на плоских опорах. Это более целесообразно, чем использовать ножки, нагрузка на столы незначительная, поэтому такой вариант более удобный.
Источник фото https://www.wilkerdos.com/2014/01/diy-miter-saw-stand/

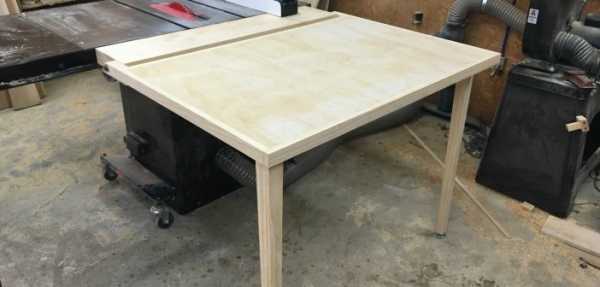

Откидной стол для подачи циркулярной пилыДля работы с длинными заготовками иногда необходима дополнительная поддержка, решить этот вопрос можно, изготовив откидной стол для подачи циркулярной пилы своими руками.
На фото представлен пример, как это можно сделать. Стол прикреплен непосредственно к верстаку циркулярной пилы и имеет поворотный механизм. Для изготовления понадобились: торцовочная пила, шлифовальный станок, рубанок, клей, струбцины и электродрель. Кстати, сверлильный станок является гораздо более точным средством для создания отверстий, чем ручные дрели. Если вы будете осторожны, сверло может легко переместиться в сторону от средней линии, что может привести к тому, что ось отверстия будет не перпендикулярной. Наиболее сложная часть, это правильно изготовить шарниры, на которых будет подниматься, и опускаться крышка. Также необходимо прикрепить небольшие петли, которые позволяют складывать и зафиксировать в верхнее положение ножки стола.
www.novamett.ru
Устройство и назначение верстака
Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.
Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.
В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.
Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.
Как подобрать оптимальную высоту верстака?
Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.
Из каких материалов лучше изготавливать конструкцию?
Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.
Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.
Об изготовлении верстачной крышки
Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.
При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.
woodschool.ru

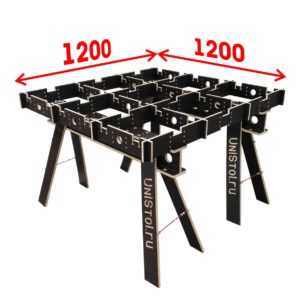

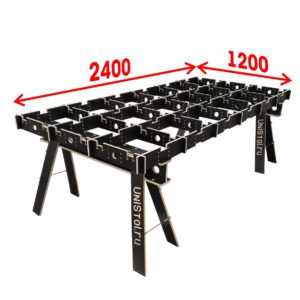

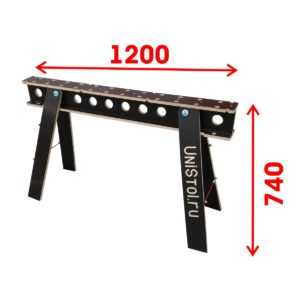

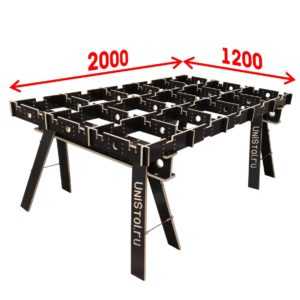

Отображение 1–16 из 27 результатов
unistol.ru
Слесарно-монтажный инструмент
Смастерить столярный верстак своими руками сможет каждый домашний умелец. Времени на эту работу уходит много, но выгода от обустроенного рабочего места перекрывает и трудозатраты, и вложения в строительный материал. В данной статье вы найдете полную информацию по самостоятельному строительству верстаков для столярных работ.
1
Столярный верстак – оптимизация рабочего местаУдобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

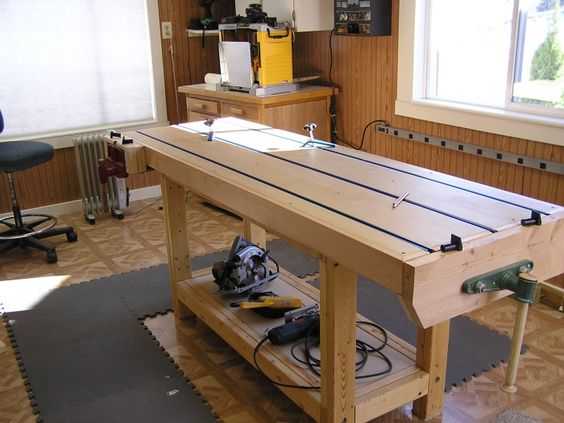

Любому столяру пригодится удобно обустроенная рабочая зона
Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.
2
Разновидности и устройство верстаков для столяровВ современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.
Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения. Главный минус – габариты и потребность в большом объеме стройматериалов.

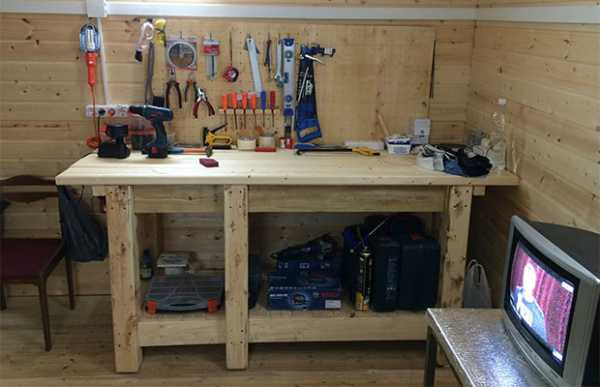

В полноценной мастерской лучше всего установить стационарный верстак
В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.
В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:
И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.
3
Какие материалы нужны для сборки – готовимся к работеВы сможете построить столярный или слесарный верстак своими руками только в том случае, если достанете следующие материалы:
Перед постройкой верстака нужно собрать необходимые материалы и инструменты
Кроме того, нам понадобятся следующие инструменты: дрель с перьевыми и обычными сверлами, циркулярная пила (дисковая), прижимы, клей Момент (по дереву), угольник, уровень, болты с гайками и мебельные саморезы с защитой от коррозии. После того, как все эти материалы и инструменты будут куплены и свезены к месту размещения и сборки, вы можете соорудить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.
4
Сборка своими руками – пошаговая инструкцияПеред тем, как сделать столярный верстак своими руками, постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.
Сперва необходимо собрать стол
На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.
Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.
После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

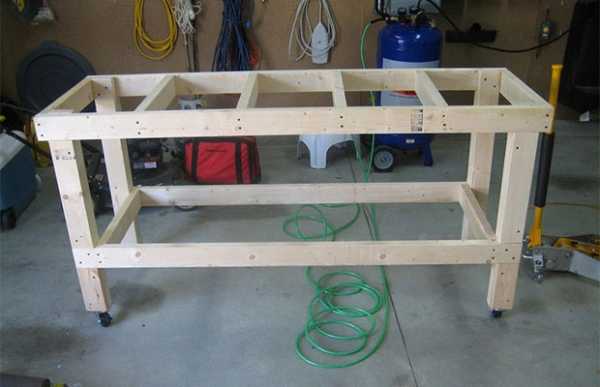

Далее мы должны установить вертикальные опоры по месту расположения верстака и собрать всю станину, стянув их с помощью горизонтальных продольных стяжек. Их можно изготовить из бруса 6×6 сантиметров, закрепив в шип или внахлест, на болты или саморезы.
На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.
На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый. Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.
После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.
obustroen.ru
