Автор: Дмитрий Черпашин
Здравствуйте.
Выкладываю очередной проект.
На этот раз, это шкаф купе с двумя раздвижными фасадами.
Состоит он из двух отделов – правого и левого.
В левом отделе расположены полки (две сверху и две снизу), и пространство под одежду (по центру).
В правом отделе расположены две полки сверху, модуль с выдвижными ящиками, и так же, небольшое пространство под одежду (по центру).
Нижний и верхний горизонты – сдвоенные (имеют утолщение, в результате чего, общая их толщина равна 32мм).
С правой стороны изделие имеет открытые угловые полки.

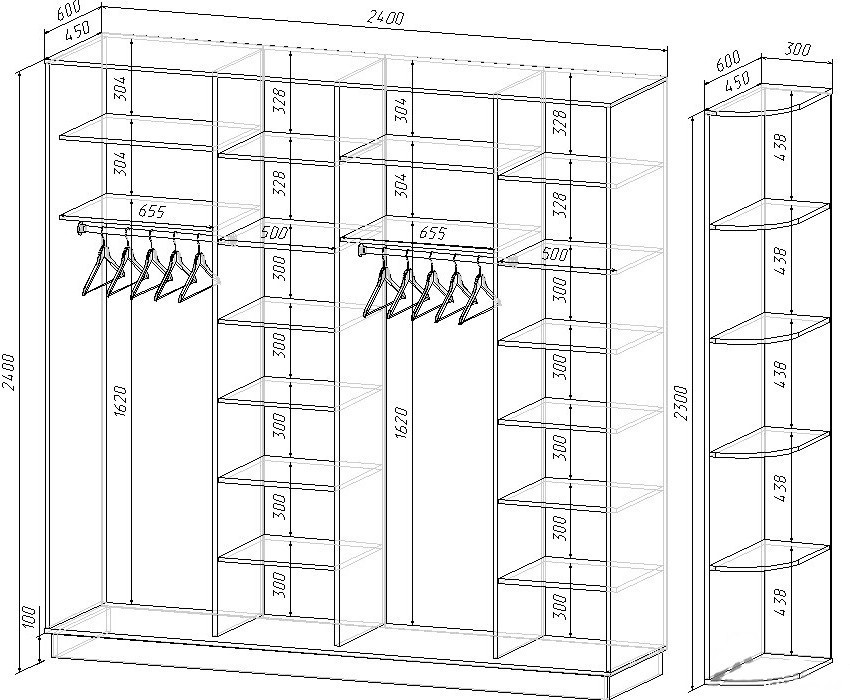

Итак, схемы деталей и модулей:
Выдвижные ящики в коробе, который показан на схемах, крепятся на телескопических направляющих.
Каждый модуль (левый и правый) собирается отдельно. Затем они устанавливаются на общий нижний горизонт, и крепятся между собой межсекционными стяжками.
Так же, следует обратить внимание на крепление корпусных планок к левому боку левого модуля (смотрите схему выше).
За счет того, что верхний горизонт удвоенный (имеет толщину 32мм), они смещены вниз.
Остальные корпусные планки крепятся заподлицо с верхом боков и перегородок.
Общая деталировка (все размеры – в миллиметрах):
| Бок | 2368 | 550 | 1 | ||
| Бок(м) | 600 | 440 | 2 | ||
| Бок(пр) | 2336 | 550 | 1 | ||
| Горизонт | 450 | 718 | 1 | ||
| Горизонт верхний | 550 | 1584 | 1 | ||
| Горизонт нижний | 550 | 1600 | 1 | ||
| Горизонт(м) | 440 | 486 | 2 | ||
| Горизонт1 | 450 | 518 | 1 | ||
| дя1 | 120 | 177 | 4 | ||
| дя2 | 120 | 400 | 8 | ||
| дя3 | 120 | 4 | |||
| Задняя деталь | 2336 | 290 | 1 | ||
| КП | 80 | 718 | 2 | ||
| КП1 | 80 | 518 | 2 | ||
| Перегородка | 2336 | 450 | 2 | ||
| Перегородка(м) | 170 | 420 | 1 | ||
| Полка | 440 | 718 | 1 | ||
| Полка | 718 | 440 | 3 | ||
| Полка1 | 518 | 440 | 2 | ||
| рж(м) | 300 | 486 | 1 | ||
| рж1 | 400 | 518 | 1 | ||
| Угловая полка | 524 | 280 | 3 | ||
| фасад1 | 182 | 236 | 2 | ||
| фасад2 | 182 | 479 | 2 |
Теперь, карты раскроя:
Вот, в общем то и все.
Перечень фурнитуры написан на картах раскроя.
До встречи.
10
Понравилась статья? Поделиться с друзьями:
Привет, уважаемый читатель! Тебе захотелось сделать своими руками корпусную мебель, но ты споткнулся на первом шаге. Что если я расскажу, как уже после прочтения этой статьи, ты сможешь самостоятельно считать деталировка корпусной мебели?
ЛДСП популярный материал для производства мебели в России. Зная толщину плиты, габариты изделия и правильно нарисовав схему сборки. Из которой будет понятно положение деталей в конструкции. Вы сможете произвести расчёты корпусной мебели.
Если Вам затруднительно нарисовать схему, рассмотрите любую тумбочку на предмет деталировки. Постарайтесь понять какую роль выполняет каждая деталь в конструкции.
Какую она решает задачу своим присутствием. В мебели не бывает лишних деталей.
1. В корпусной мебели должна быть жёсткость конструкции, которая достигается с помощью задней стенкиДВПО или ХДФ или с помощью царгипланка между двумя параллельными деталями . Эти детали фиксируют угол в 90° в корпусе между панелями. Без них модуль сложится как карточный домик.
2. Всегда помните о земном притяжении. Все горизонты больше 900 мм, без опоры, провисают. Вне зависимости от толщины плиты, ширины детали и её качества. Следует рассчитывать перегородки, не мешающие выполнять основную задачу изделия.
Рисуем схему сборки тумбы, прорисовывая каждую грань деталей. Проставляем габариты изделия, т.е. высоту, ширину и глубину. И путём складывания или вычитания толщины плиты от общих габаритов, рассчитываем деталировку.
В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.
Если желаете получить глубокие знания в этой области, напишите в комментариях «Да». И я подготовлю для вас предложение.
Разберём деталировку тумбы габаритами 720 мм высотой, 500 мм шириной и 450 мм глубиной. Мебель состоит из деталей, название которых говорит о расположении их в конструкции — днище, боковины, планки, крышка, полка, задняя стенка и фасад.
Днище
Глубина тумбы 450 мм. Глубину дна отделяет от общей глубины фасад, толщина которого равна 20 мм. Значит глубина дна равна 450 — 20 = 430. Ширина дна 500 мм, это хорошо видно на схеме — никакие детали не отделяют дно по ширине от общей ширины.
500*430 — 1 Днище
Планки
Планки расположены между боковинами, а общая ширина корпуса 500 мм и толщина плиты 16 мм. От ширины тумбы отнимаем две боковины 500 мм -32 мм(16+16 ) = 468 мм. Ширину для планок зададим произвольную — наименьшая 60 мм. В результате:
468*60-2 Планки
Боковины
Общая высота 720 мм.
Боковины находятся по высоте между двумя деталями, а именно днище и крышка. Соответственно 720 мм — 32 мм (16+16) = 688 мм . От общей глубины отделяет фасад 450 мм -20 мм (фасад) = 430 мм. Получаем:
688*430-2 Боковины
Крышка
Размер крышки равен по ширине и по глубине габаритам тумбы. Крышка имеет нависание над фасадом, поэтому глубина 450 мм. Для того чтобы крышка хорошо перекрывала торцы (срез плиты) боковин, к ширине крышки добавляю 1 мм. В результате :
501*450 -1 Крышка
Съёмная полка
Полку рассчитаем съёмную, для удобства использования. Она расположена между двух боковин, значит по ширине её размер 500 мм -32 мм = 468 мм. Т.к. полка съёмная делаем зазор по бокам по 1 мм. По глубине полку топим на 20 мм. В результате:
466*410-1 Съёмная полка.
Задняя стенка и фасад
Заднюю стенку и фасад отделяет от общей высоты тумбы только крышка, поэтому 720 мм — 16 мм =704 мм. Необходим технологический зазор по высоте и ширине в 3-4мм, Соответственно размер фасада:
700*497-1 фасад=задняя стенка двпо или хдф.
Итого:
Для меня важно увидеть расположение детали в конструкции и тогда процесс идёт легко. Причём всегда можно проверить размеры деталей, когда схема у тебя перед глазами. На картинке схема сборки стандартного кухонного шкафа.
В этой статье Вы найдёте схемы сборки с деталировкой стандартных кухонных модулей

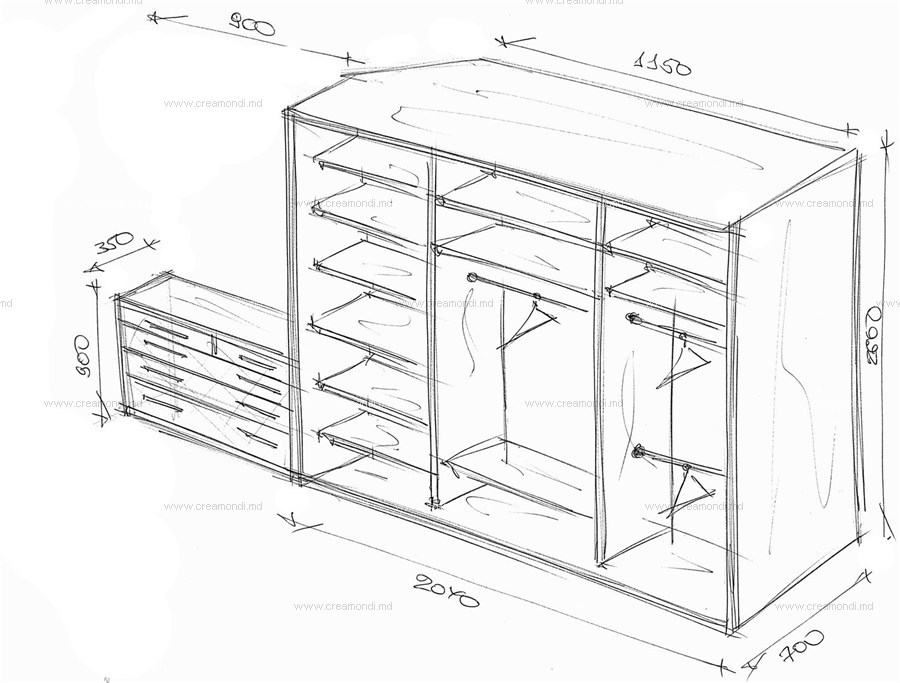

Немного усложним задачу. Рассчитаем корпусный платяной шкаф с распашными дверьми, где будет задан внутренний размер. Рекомендую Вам просчитать его самостоятельно, а затем проверить с моей деталировкой.
Если даже совершили ошибки то просто из-за невнимательности. Признаюсь, что технологи большинство ошибок именно так и совершают. Потому-что сложно математически ошибиться в таких несложных действиях.
Держи фокус своего внимания на схеме сборки. Рисуй от руки, прорисовывая каждую грань детали и тогда ты с лёгкостью справишься с задачей. Именно таким образом я научился рассчитывать мебель и до сих пор так и считаю.
Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, подготовлю для Вас подробный проект , в назначенные сроки.
Если желаете получить глубокие знания в этой области, напишите в комментариях «Да». И я подготовлю для вас предложение.
Что бы Вам хотелось добавить к этой статье?
Расскажите мне о своём опыте в комментариях.
Мне будет очень интересно послушать Ваши истории!
С хорошими мыслями о Вас, всегда в опилках 🙂
Ре́кун Дмитрий.
