Чертеж кровати с выдвижными ящиками с размерами: Двухспальная кровать с выдвижными ящиками: чертеж, схема сборки

детальная инструкция и особенности сборки

Большая удобная кровать, безусловно, имеет свои преимущества, связанные с возможностью восстанавливающего отдыха, благодаря условиям для полноценного сна. Однако в то же время она «съедает» дополнительное пространство, что особенно актуально для помещений небольшой площади.

Кровати с ящиками очень удобны для комнат, где каждый сантиметр площади имеет большую ценность.

Чтобы минимизировать эти потери, было придумано совместить спальное место с возможностью хранения вещей. Для того, чтобы этим пространством было удобнее пользоваться, стали использовать ящики. Таким образом пользователю не нужно шарить под кроватью в поисках нужной вещи, достаточно просто выдвинуть ящик и взять необходимое. Сами же вещи при таком способе хранения не мнутся, кроме того, их можно разложить в нужном порядке, в зависимости от их предназначения.

Кровать занимает много места, поэтому в интерьере детской, большой интерес представляют проекты постели с выдвижными ящиками.

Таким образом, комфортное место для сна функционально совмещается с полезным пространством, находящимся в удобной доступности.

У вас появляется возможность сэкономить место, за счет использования подкроватного пространства.
  • Дизайн и конструкция кровати с выдвижными ящиками
  • Необходимые материалы для изготовления
  • Процесс изготовления
  • Сборка и установка ящиков
  • Детская кровать с ящиками своими руками
  • Нюансы самостоятельной сборки кровати
  • Как можно использовать ящики для хранения
  • Видео: кровать с ящиками своими руками
  • 50 вариантов дизайна кроватей с выдвижными ящиками

Дизайн и конструкция кровати с выдвижными ящиками

Реализовать данную концепцию на практике можно по-разному, можно сделать один большой выдвижной лоток, можно несколько, также существуют варианты, когда ящики располагаются в два ряда по высоте. В первую очередь выбор зависит от того, какие вещи вы планируете здесь хранить.

Выдвижные ящики используйте, как комод. В них поместятся игрушки и детская одежда.

Если речь идет о постельных принадлежностях, либо других габаритных предметах, то вам потребуются большие ящики. В случае если речь идет о личном имуществе супругов, то в этом случае ячейки лучше сделать небольшие по обеим сторонам кровати.

Чтобы на ней можно было сидеть, подушки, одеяла и постельное белье, складывают и убирают в ячейки.

Также необходимо предусмотреть заранее месторасположение спального места, ведь выдвижение ячеек требует наличие свободного пространства. К примеру, если кровать с одной стороны стоит вплотную к стене, то в выдвижных механизмах с этой стороны нет никакого смысла.

Изготовив кровать своими руками с выдвижными ящиками, вам не нужно ставить шкафы и комоды дополнительно.

В зависимости от используемых механизмов, выдвижные ящики можно поделить на зависимые и независимые. В первом случае речь идет о ящиках, выдвигающихся с помощью направляющих, которые для удобства использования можно снабдить доводчиками. В этом случае ящики являются частью конструкции.

На сэкономленном пространстве можно разместить другую мебель или просто оставить свободную площадь.

Важно знать, что направляющие имеют ограничения по весовой нагрузке, а также по ширине ящиков, если не соблюдать установленные производителем ограничения, то направляющие очень быстро выйдут из строя. Независимый тип — это выкатные ящики, представляющие собой отдельные короба на колесиках, они никак не связаны с кроватью и их можно перемещать по периметру всего помещения.

В нишах под кроватью удобно хранить не только белье, но и любимые книги, читаемые перед сном, а также использовать их как прикроватные тумбочки.

Если вы не нашли кровать с ящиками, которая идеально подходила бы именно вам, то не стоит переживать, так как кровати с ящиками вполне можно изготовить самому, исходя из личных потребностей. Для того чтобы изготовить кровать с выдвижными ящиками своими руками, главное — составить грамотные чертежи.

Конструкция кровати с выдвижными ящиками удобна, деталями напоминает шкаф. Дополнительное удобство обеспечивают выдвижные боксы.

Необходимые материалы для изготовления

Для изготовления самого корпуса кровати можно использовать самый различный материал:

  • ЛДСП. Данный материал доступен по своей стоимости, прост в обработке. Не требует дополнительного декора или отделки, широкий выбор цветовой гаммы.
  • МДФ. Экологичный материал, не требует обработки, имеет высокую стоимость.
  • Фанера. Экологичный недорогой материал, обладающий всеми свойствами натурального дерева. Требует специальной обработки и покрытия.
  • Брусок и доски. Работа с данным материалом требует наличия специальных навыков, а также дополнительных инструментов, поверхность требует обработки и покрытия лаком.
  • Металлический каркас. Корпус для кровати можно также сварить из металла и обшить ЛДСП.
Внешний вид изделия, его долговечность, качество – напрямую зависит от того, насколько правильно выбран материал.

Обратите внимание! При изготовлении ЛДСП используется стружка и формальдегиды, повышенное содержание которых токсично.

Поэтому попросите у продавца сертификат качества. Покупать стоит только в том случае, если указано, что данный материал можно использовать в больницах и детских садах.

Обычно ящики выполняют из того же материала, что и корпус, однако возможно и совмещение. В качестве механизмов нужно приобрести либо колесики для выкатных ящиков, либо направляющие.

После того, как определились, что хотите сделать кровать своими руками, местоположением, ее размерами, можно приступать к воплощению своей задумки. Стоит придерживаться разработанного плана.

Важно! Выдвижные направляющие бывают двух типов — роликовые и шариковые. Для ящиков более оптимальным вариантом являются направляющие шарикового типа, они более надежны в эксплуатации и выдерживают более высокие весовые нагрузки.

Процесс изготовления

После того, как вы определились с дизайном мебели для спальни, материалом и размерами, можно приступать непосредственно к самому процессу изготовления.

Чертеж двуспальной кровати с четырьмя выдвижными ящиками.

В первую очередь понадобится деталировка кровати с ящиками. Однако прежде чем приступить к ней необходимо точно знать размеры матраса. Спальное место под него должно быть чуть больше, принято добавлять по 5 сантиметров в каждую сторону. Таким образом, добавив данное число к размеру матраса, вы получите внутренний размер спального места.

Если есть желание, поверхность декорируют дополнительно панелями МДФ, пластиком, шпоном или мебельной пленкой.

Его общий размер будет больше за счет толщины корпуса, это следует учесть, если вы до сантиметров рассчитываете планировку в комнате, чтобы не произошло наложения. К примеру, вы хотите, чтобы розетка была расположена вплотную, а из-за лишних сантиметров ее придется переносить.

После того как чертежи ваших кроватей вместе с размерами и ящиками готовы, следует процесс заготовки деталей. Их необходимо напилить в размер и если требуется, то обработать. Если вы делаете распил в домашних условиях, то вам потребуется пила с линейкой.

Важно с точностью разметить заготовки и правильно выпилить все детали.

Как только все детали кровати готовы, их нужно будет засверлить, для этого вам потребуется дрель и сверла. Такие изделия как ЛДСП и МДФ лучше рассверливать именно дрелью, а не шуруповертом. Так как дрель имеет больше оборотов, поэтому отверстия, сделанные ей, получаются более аккуратными.

Далее следует процесс сборки. В качестве крепления следует использовать евровинты, мебельные стяжки или болты с гайками. Ни в коем случае не крепите кровать на саморезы.

В начале собирается подножье, боковые части перегородка по центру. Все работы производятся по схеме.

Сборка и установка ящиков

При использовании выкатных ячеек не забудьте учесть размер колесиков, чтобы они могли свободно заходить и выходить в предназначенный для них проем. При расчете их ширины не забудьте про зазоры, они не должны тереться о стенки корпуса.

Их глубина не должна быть больше размера имеющегося свободного пространства. Так, если вы сделаете очень глубокие ящики, а выдвигать их можно будет только на половину, то вещи будут закатываться в дальний угол и их будет проблематично достать. При сборке самих ящиков дно должно быть накладным, так оно будет более прочным.

На продольные планки крепят две поперечные, на которых выдвигаемый ящик будет скользить.

Выдвижные ящики лучше всего делать из ЛДСП, так как материал недорогой, имеющий ламинированное покрытие. Кроме того, его однородная толщина позволит избежать перекосов и трений. Дно ящика делается чаще всего из ДВП, чтобы облегчить нагрузку на направляющие. При их расчете не стоит забывать о том, что направляющие также имеют свою толщину (13 мм каждая), поэтому рассчитывая ширину ящика отнимите от размера проема 26 мм.

Точность в данном случае имеет очень важное значение.

Если размер ящика будет на несколько миллиметров больше требуемого, то их выдвижение не будет плавным, и в скором времени направляющие выйдут из строя. Если сделать их на несколько миллиметров меньше, то ящики будут постоянно вылетать с полозьев. Глубина ящиков должна соответствовать размеру направляющих. Обратите внимание, что крепление направляющих к стенкам кровати необходимо сделать до сборки. Крепить их к собранному корпусу неудобно, а кроме того, сложнее добиться точности.

Варианты отделки выбирайте, следуя своим предпочтениям, финансовым возможностям.

Детская кровать с ящиками своими руками

Сам процесс изготовления детской кровати, а также схема сборки детской кровати с ящиками мало чем отличается, требуется только учесть некоторые особенности:

  • Поверхность должна быть гладкой, не иметь никаких шероховатостей.
  • Отсутствие в конструкции острых углов. Лучше всего углы делать радиусными.
  • Длину кровати необходимо делать с учетом того, что ребенок растет.
  • Для детей младшего возраста стоит предусмотреть элементы ограждения, чтобы он не упал во сне.

Нюансы самостоятельной сборки кровати

Главным при сборке кровати своими руками является необходимость учесть все нюансы на этапе проектировки. Так как любые просчеты приведут к испорченному материалу. Обязательно прежде чем приступить к распиловке проверьте свой чертеж кровати с выдвижными ящиками с размерами. Сделать это можно с помощью листа и ручки.

Не имея особых навыков, вы сможете без проблем собрать удобную и функциональную кровать с ящиками своими руками.

Прорисуйте на бумаге процесс сборки, обязательно указывая при этом размеры деталей и их толщину. Суммируйте все размеры, сверьте полученное число с размером вашей кровати, у вас должны получиться одинаковые цифры. Любое расхождение — свидетельство того, что где-то есть ошибка.

Если вы планируете использовать ортопедическое основание, то для него необходимо сделать опоры, на которые оно будет ложиться, это могут быть бруски, либо железные уголки.

Двуспальная кровать с выдвижными ящиками является оптимальным вариантом, поскольку обладает внешним пространством для отдыха и внутренним, позволяющим «убрать подальше» некоторые вещи.

Как можно использовать ящики для хранения

По своей сути ящики под кроватью обладают теми же условиями для хранения, что и обычный шкаф. В них вещи можно разложить в нужной последовательности, на них не попадает пыль и т. д. Единственное отличие — вещи нельзя хранить в вертикальном положении.

Если речь идет о детской комнате, то ящики, в первую очередь, удобное место для хранения игрушек. В этом случае лучше если будет два ящика. Один большой ребенку будет трудно открыть, а вот два отсека можно поделить на вещи и игрушки.

Одновременно вы получите комфортную территорию для отдыха и сна, а также полезное пространство для хранения и размещения вещей.

Если речь идет о кровати для взрослого человека, то в этом случае в ящиках можно хранить чистое пастельное белье, а также личные вещи.

Видео: кровать с ящиками своими руками

50 вариантов дизайна кроватей с выдвижными ящиками

Кровать с выдвижными ящиками своими руками: монтаж

Содержание

  1. Модели кроватей для спальни
  2. Порядок сборки односпальной кровати
  3. Монтаж ящиков кровати
  4. Выдвижная система

Кровать — один из важнейших предметов мебели для спальни. Кровать должна быть не только привлекательной, но и удобной. Сегодня для малогабаритных квартир используются самые различные варианты, которые обладают набором многих полезных функций. Например, односпальная кровать может включать удобные выдвижные ящики, предназначенные для хранения постельного белья или одежды. В детской комнате их легко можно приспособить под игрушки, различные принадлежности по уходу, подушки и прочее. Сделать такую кровать с ящиками своими руками не столь сложно, если предварительно составить чертеж, выбрать материал для сборки конструкции.

Выдвижные ящики очень многофункциональны: в них можно хранить постельное белье или детские игрушки.

Модели кроватей для спальни

Как сделать кровать с ящиками, какую модель подобрать? Вариантов односпальных кроватей множество, подбор зависит от общего дизайна комнаты, ее назначения, наличия свободной площади не только для самой кровати, но и для ящиков, которые будут выдвигаться. Требуется свободное пространство, равное длине ящика.

Оптимальным вариантом является использование конструкции с подиумом, у которой все выдвижные ящики будут располагаться внизу, т.е. у пола. Но если место позволяет, то ящики вполне можно монтировать и сбоку от кровати. Такой вариант больше подходит для детской комнаты.

Иногда над ящиками сооружается столешница, на которой можно поставить небольшую лампу, книги.

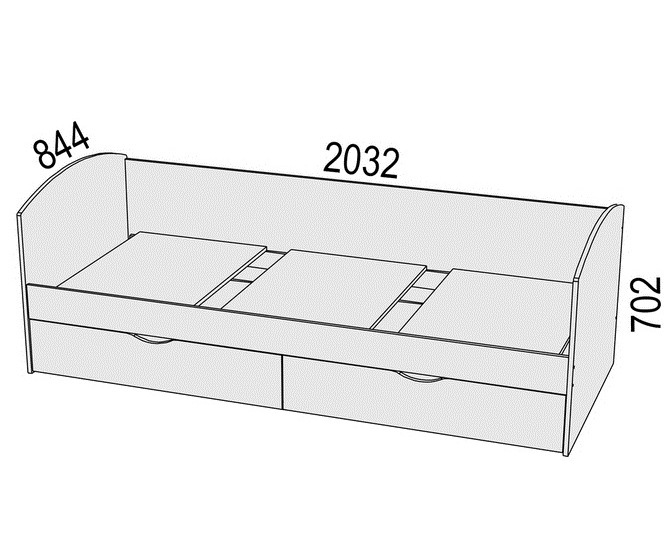

Чертеж кровати с выдвижными ящиками.

Чтобы сделать кровать с выдвижными ящиками, необходимо приготовить такие материалы и инструменты:

  • деревянные доски для каркаса кровати и ящиков;
  • плиты ДСП для настила под матрас;
  • фанеру для зашивки каркаса, для дна будущих ящиков;
  • деревянный брус;
  • балки и деревянные стойки для каркаса кровати;
  • дрель и шуруповерт для сборки;
  • электролобзик;
  • металлическая линейка, простой карандаш;
  • молоток;
  • мебельные гвозди, шурупы, саморезы по дереву;
  • рулетка;
  • крестовая отвертка;
  • строительный степлер;
  • специальная обивочная ткань;
  • ручки для ящиков;
  • направляющие, ролики для ящиков.

Порядок сборки односпальной кровати

Схема сборки выдвижного ящика.

Перед тем как начинать сборку кровати, необходимо составить схему. Сначала определяется место под установку кровати, подбираются размеры. После этого составляется эскиз, который будет показывать расположение выдвижных ящиков.

Если кровать с ящиками будет иметь подиум, то необходимо предусмотреть, чтобы она максимально плотно прилегала к полу, не оставалось при этом просветов, щелей. Часть плинтуса за кроватью надо убрать, если конструкция будет плотно прилегать к стене. Кровать не должна мешать остальной обстановке, ей должно быть удобно пользоваться. Далее на поверхности пола выполняется разметка, по периметру укрепляется деревянный брус, который крепится саморезами. На раму фиксируются вертикальные стойки, которые примерно на 50 мм ниже, чем будущий верх кровати. Такие стойки надо монтировать так, чтобы шаг между ними составлял до 40 см. Это придаст всей конструкции необходимую жесткость.

На стойки крепятся поперечные балки. Если кровать примыкает к стене, то надо балки дополнительно фиксировать дюбелями. Сами монтируются таким образом, чтобы ящики свободно выдвигались. Далее кровать с ящиками зашивается фанерой, раскраиваются листы с помощью электролобзика. После нарезки края надо обработать шлифовальной машинкой, чтобы не оставались заусенцы и неровности. После того как каркас готов, необходимо проверить его прочность. Будущая односпальная кровать должна выдерживать необходимые нагрузки, не шататься, быть устойчивой.

Монтаж ящиков кровати

Чертеж детской кровати-подиума.

Необходимо сначала по периметру подиума установить деревянный брус. Для крепления сверху применяются доски, толщина их составляет 22 мм. Такие доски выступают в качестве наружных панелей, поперечной планки для кровати. Для внутренних деталей лучше использовать не доску, а листы ДСП.

Сборка каркаса, который будет использоваться для установки матраса, выполняется сначала с монтажа брусков 47*27 мм. Они монтируются в горизонтальном положении. Сверху на них уже ставятся специальные опорные бруски. При установке надо учесть, что нагрузка должна распределяться равномерно. 2 бруска надо поставить по краям и 1 — по центру, крепить их надо саморезами.

Для стенок под выдвижные ящики надо использовать доски, толщина их 16 мм. Для дна используется фанера, толщина которой 10 мм. Делать ящики необходимо таким образом, чтобы они полностью занимали все пространство под подиумом, не оставляли зазоров и пустот.

Сборка ящиков для выдвижения производится таким образом:

    1. Сначала необходимо собрать боковые и задние стенки, для чего применяется клей, деревянные дюбеля и шурупы. У нижнего внутреннего края надо сделать специальные пазы с толщиной равной толщине фанеры дна. Пропилы делают не до конца, но так, чтобы дно не выпадало при использовании. Если нет возможности выбрать такие пазы, то дно можно просто прибить к стенкам и задней части при помощи мебельных гвоздей, дополнительно укрепить шурупами.
    2. После этого крепятся фасады, к которым по наружной стороне прикручиваются ручки для открытия ящиков.
    3. Если будут использоваться направляющиеся для движения, то необходимо сразу укрепить одну их часть на боковые стенки ящиков, а вторую — на внутреннюю часть каркаса подиума.
    4. После сборки надо проверить надежность всех креплений.

Выдвижная система

Схема сборки двуспальной кровати с выдвижными ящиками.

Выдвижные ящики для будущей кровати требуют создания специальной системы. Для этого можно использовать направляющие и мебельные ролики. Направляющие крепятся на внутренние стороны подиума кровати, они позволят ящикам плавно двигаться и не смещаться по сторонам. Ролики надо выбирать такого типа, чтобы они не поцарапали напольное покрытие. Есть целый ряд таких конструкций, чаще всего они имеют покрытие из резины, но можно найти и специальные пластиковые, которые будут отличаться долговечностью и высоким уровнем прочности. Предусмотреть наличие такой системы необходимо еще на этапе планирования, она позволит сделать использование кровати более удобным.

Когда работа по сооружению конструкции кровати окончена, можно декорировать ее по наружной стороне специальной мебельной обивочной тканью. Делается это довольно просто. Сама ткань крепится на поверхность при помощи скоб, срезы надо прятать внутри, предварительно обработав оверлоком, чтобы они не осыпались. Во время натяжки следят, чтобы на поверхности не остались складки и пузыри, такую работу лучше всего выполнять вдвоем.

Кровать, которая имеет выдвижные ящики, отличается не только привлекательностью, но и функциональностью. Ящики устанавливаются внизу, они буквально встраиваются в подиум, снаружи совершенно незаметны. При необходимости они выдвигаются, в них можно сложить постельное белье, подушки и прочее, после чего задвинуть на место. Сделать своими руками односпальную кровать не так трудно, необходимо только составить эскиз, как она будет выглядеть, и чертеж со схемой сборки.

Line Storage Bed Размеры и чертежи

Мебель

>

Каркасы кроватей

Line Storage Bed — это дизайн Натана Йонга, целью которого является имитация природного ландшафта с помощью четких горизонтальных линий. Внизу очень мало места, но два больших выдвижных ящика идеально подходят для дополнительного хранения и отлично подходят для спальни. Кровать Line Storage достаточно большая, чтобы вместить двух человек, и доступна в размерах королевы или короля.

Кровать для хранения Line имеет общую высоту 36 дюймов (91 см) и выпускается различной ширины в диапазоне от 64,75 до 80,75 дюйма (164–205 см) и длины 84,75 дюйма (215 см). Высота платформы кровати Line Storage составляет 15,25 дюйма (39 см).

Кровать Line Storage разработана Натаном Йонгом и призвана имитировать природный ландшафт с помощью четких горизонтальных линий. Внизу очень мало места, но два больших выдвижных ящика идеально подходят для дополнительного хранения и отлично подходят для спальни. Кровать Line Storage достаточно большая, чтобы вместить двух человек, и доступна в размерах королевы или короля.

Кровать для хранения Line имеет общую высоту 36 дюймов (91 см) и выпускается различной ширины в диапазоне от 64,75 до 80,75 дюймов (164–205 см) и длины 84,75 дюймов (215 см). Высота платформы кровати Line Storage составляет 15,25 дюйма (39 см).

Обновление до ProRenew Pro

*В разработке*

Высота:

36 дюймов | 91 см

Ширина:

64,75–80,75” | 164–205 см

Глубина:

Длина:

84,75” | 215 см

Высота платформы:

15,25” | 39 см

Подножка Высота:

Вес:

Королева: 84,75” x 64,75” | 215 x 164 см
King: 84,75” x 80,75” | 215 x 205 см

Материалы:

Рама из дуба или ореха; Изголовье из МДФ со шпоном дуба или ореха; деревянные ящики

Дизайнер:

Nathan Yong

Год:

2019

Свойства

Чертежи включают:
Line Storage Bed Queen, King Bed Размеры: вид сбоку, спереди, сзади, план 9

Derick

Обновлено

2 апреля 2021 г. перейти на членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG

Для загрузки этого элемента в формате 2D продлите членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG

Загрузка 3D

Для загрузки 3D этого элемента перейдите на членство в Dimensions Pro. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Для загрузки этого элемента в формате 3D продлите членство в Dimensions Pro. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Обновление до Dimensions ProRenew Dimensions Pro

Блокировщик рекламы

Нравятся бесплатные рисунки? Мы тоже!
Реклама помогает финансировать нашу работу.
Пожалуйста, поддержите проект, отключив
или добавив блокировщик рекламы в белый список при просмотре Dimensions.Guide. Спасибо!

Кровать для хранения в фермерском доме с ящиками (Queen)

Сложность

Продвинутая

|

Сельский дом Планы кровати для небольшого пространства! Эта кровать имеет много места для хранения в более компактном профиле. Подробные пошаговые планы, которые помогут вам построить собственную кровать в фермерском доме своими руками размера «queen-size».

Также ознакомьтесь с нашими планами полных и двухместных кроватей для хранения в фермерском доме.

Коллекции

Кровати для фермерских домов

Фотография, представленная читателем BEEKEEPER, имеет некоторые изменения по сравнению с чертежами



Так рада добавить этот план в коллекцию кроватей для фермерских домов! Спасибо за запрос!



Это обновленный подход к нашему самому популярному тарифному плану.





Я немного изменил эту кровать. Панели изготовлены из фанеры (хотя вы все равно можете сделать панели из бисера или доски для более деревенского вида), а общая ширина на 7 дюймов уже, чем у традиционных кроватей в фермерском доме. Причина этого в том, что матрас на этой кровати простирается до самого края. снаружи ног, а не внутри.



Так что, если у вас мало места, эта кровать станет отличной альтернативой кровати Farmhouse. Он меньше по размеру и включает в себя шесть ОГРОМНЫХ ящиков для хранения вещей.



Пожалуйста, не пытайтесь использовать эту кровать в качестве начинающего проекта с ящиками. Чтобы ящики работали, вы должны сделать их идеально квадратными, а все срезы должны быть квадратными и прямыми.

Закрепить позже!

Размеры

Размеры указаны выше для размера «queen-size».

Подготовка

Список покупок

  • 3 — Листы 3/4 дюйма Фанера или другие листовые материалы
  • 1 1/2 — Листы 1/4 дюйма Фанера или другие листовые материалы
  • 2 — стойка 4×4, длина 7 футов
  • 2 — 1×4 @ 10 футов в длину
  • 3 — 2×4 @ 10 футов в длину (сначала отрежьте самую длинную часть!)
  • 5 — 1×10 @ 8 футов в длину (ИЛИ 1 лист фанеры 3/4 дюйма, разрезанный на 5 полос шириной 9 1/4 дюйма)
  • 6 — Направляющие для выдвижных ящиков в европейском стиле (дешевые белые) длиной 14 дюймов, для средних и тяжелых условий эксплуатации
  • 2 — 2×6 @ 6 футов в длину
  • 3 — 2×2 @ 8 футов в длину
  • 9 — 1×3 @ 8 футов в длину
  • 5-1/4″ запас для хобби, 2 1/2″ в ширину @ 8 футов в длину (ИЛИ 1/4″ фанера, нарезанная на полоски шириной 2 1/2″)
  • 4-дюймовые винты (если вы не используете приспособление для карманных отверстий и будете прикреплять ножки 4×4 к панелям с помощью винтов)
  • 6 Ручки или ручки

ПРИМЕЧАНИЕ. Ящики не являются обязательными — их можно добавить позже или использовать как полки для хранения. Список покупок ДЕЙСТВИТЕЛЬНО включает материалы для ящиков, поэтому, если ящики не строятся, пожалуйста, скорректируйте список покупок соответствующим образом

Обычные материалы

2-дюймовые винты

3-дюймовые винты

3/4 дюйма финишные гвозди

1 1/4 дюйма финишных гвоздей

2 дюйма финишных гвоздей

1-1/4 «Карманные винты

Шурупы с отверстием 2-1/2 дюйма

Клей для дерева Elmer’s

Шпаклевка для дерева Elmer’s

Наждачная бумага зернистостью 120

Грунтовка

Краска

Кисть для рисования

4 Список вырезов

ИЗГОЛОВЬЕ

  • 1 — 3/4″ фанера @ 26″ x 53″ (можно заменить дощатой древесиной на панель, чтобы создать более аутентичный вид «фермерского дома»)
  • 2 — 1×4 @ 53 дюйма
  • 2 — 4×4 @ 54 дюйма
  • 2 — 2×4 @ 53 дюйма
  • 1 — 2×4 @ 60 дюймов
  • 1 — 2×6 @ 62 дюйма



ПОДНОЖКА

  • 1 — 3/4″ фанера @ 15″ x 53″ (можно заменить дощатой древесиной на панель, чтобы создать более аутентичный вид «фермерского дома»)
  • 2 — 1×4 @ 53 дюйма
  • 2 — 4×4 @ 19
  • 2 — 2×4 @ 53 дюйма
  • 1 — 2×4 @ 60 дюймов
  • 1 — 2×6 @ 62 дюйма



ЯЩИКИ ДЛЯ ХРАНЕНИЯ

  • 4 — 3/4″ Фанера @ 15 1/2″ x 80 1/4″
  • 8 — 3/4″ фанера @ 15 1/2″ x 13 1/2″
  • 2 — 1/4″ фанера @ 80-1/4″ x 15″



ПОДДЕРЖКА И ЦЕНТР

  • 2 — 2×2 @ 80 1/4″
  • 4 — 2×2 @ 16 3/4 дюйма
  • 18 — 1×3 @ 28 1/2 дюйма (планки в соответствии со спецификациями матраса)



ДОПОЛНИТЕЛЬНЫЕ ЯЩИКИ

  • 12 — 1×10* @ 23 1/4″
  • 12 — 1×10* @ 14 дюймов
  • Фанера 6 – 1/4 дюйма @ 24 3/4 x 14 дюймов

*Фанера, нарезанная на полосы 9 1/4 дюйма, может быть заменена полосами 1×10, используйте фанеру толщиной не менее 1/2 дюйма; для прямого преобразования в список вырезов используйте фанеру толщиной 3/4 дюйма



ДОПОЛНИТЕЛЬНЫЕ ПОВЕРХНОСТИ ЯЩИКА

  • Фанера 6–3/4 дюйма @ 25 1/2 дюйма x 13 1/4 дюйма
  • 12–1/4″ приклад для хобби, ширина 2 1/2″ @ 8 1/4″
  • Приклад для хобби 12–1/4 дюйма, ширина 2 1/2 дюйма @ 25 1/2 дюйма

Общие инструкции

Пожалуйста, прочитайте весь план и все комментарии, прежде чем приступить к этому проекту. Также рекомендуется ознакомиться с разделом «Начало работы». Примите все необходимые меры предосторожности, чтобы построить безопасно и разумно. Работайте на чистой ровной поверхности без дефектов и мусора. Всегда используйте прямые доски. Проверяйте квадрат после каждого шага. Всегда предварительно сверлите отверстия перед креплением шурупами. Используйте клей с финишными гвоздями для более прочной фиксации. Сотрите излишки клея с голой древесины для окрашенных изделий, так как высохший клей не впитает пятно. Будьте в безопасности, получайте удовольствие и обращайтесь за помощью, если вам это нужно. Удачи!

Инструкции

Шаг 1

Попросите вашего хозяйственного магазина разрезать первую деталь на три полоски одинакового размера шириной 15 1/2 дюйма. Затем все, что вам нужно сделать, это сделать поперечные надрезы дома. Фанера толщиной 4 дюйма.

ПРИМЕЧАНИЕ. Размер должен быть 15-1/2″ x 13-1/2″, а НЕ 13-1/4″ — сверьтесь со списком вырезов

Шаг 2

Из другого листа фанеры 3/4″ ваш хозяйственный магазин разорвет на две полосы 15 1/2 дюйма и одну полосу 13 1/4 дюйма. Из этих полос вырезаем следующие кусочки.

ПРИМЕЧАНИЕ. Размеры должны быть 15-1/2″ x 13-1/2″ НЕ 13-1/4″ — сверьтесь со списком вырезов

Шаг 3

Из последнего куска фанеры 3/4″, разрежьте его поперек, как указано на схеме, а затем вырежьте панель изголовья и изножья из большей половины. Из оставшихся частей вырежьте оставшиеся лицевые панели ящиков, как показано выше.

Шаг 4

Из фанеры толщиной 1/4 дюйма вырежьте следующие детали. Вам потребуется либо приобрести дополнительный лист фанеры толщиной 1/2 дюйма для двух оставшихся днищ ящиков, либо вы можете использовать оставшийся материал толщиной 3/4 дюйма. дна оставшихся двух ящиков.

Шаг 5

Самые большие разрезы на этой схеме должны быть длиной 80-1/4″, НЕ 79-1/2″.

Шаг 6

Это относительно простая задача, если у вас есть приспособление Kreg Jig: просто просверлите карманные отверстия 3/4 дюйма по бокам панели и прикрепите к ножкам. Убедитесь, что вы оставляете 1 1/2 дюйма сзади панель, как показано выше (очень важно с подножкой).

Если вы используете обычные винты, отметьте ножки в местах их соединения с панелью сверху и снизу (там, где панель покрыта отделкой). Используйте сверло размером с головку винта, чтобы просверлить отверстие глубиной 2 дюйма. в ножки. В этом отверстии используйте сверло размером с головку винта, чтобы просверлить второе отверстие на всем протяжении 4×4. Прикрепите к панели 4-дюймовыми винтами и приклейте.

Шаг 7

Прикрепите нижние опоры так же, как и панель, аккуратно расположив их, как показано на рисунке.

Шаг 8

Ура, легкий шаг! Прикрепите, как показано выше.

Шаг 9

Наконец корона. Я бы накрутил на себя, чтобы свести к минимуму любые зазоры.

Шаг 10

Изножье строится так же, как изголовье – убедитесь, что вы оставили 1 1/2 дюйма до задней части панели – см. следующий шаг… точно сзади. Прикрепите винтами и клеем.

Шаг 12

Вы можете собрать их с помощью зажимного приспособления для карманных отверстий или традиционных винтов. Постройте квадрат, если вы используете ящики, или ваши ящики не будут скользить вправо.

Шаг 13

Прикрепите обратно к коробкам с помощью гвоздей и клея. Убедитесь, что вы также прибили все центральные перегородки. Спинка поможет держать вещи прямо и минимизировать провисание.

Шаг 14

А теперь самое время повеселиться! Потратьте минуту и ​​отрежьте несколько оставшихся 4×4 или 2×4 4 дюймов в длину и используйте их в качестве блокировки, чтобы удерживать ящики, когда вы привинчиваете их к изголовью и изножью. Вкручивайте изнутри ящиков в ножки и опоры.

Шаг 15

Прикрепите планки к задней стороне коробок, оставив зазор 3/4 дюйма до верха.

Шаг 17

Наконец, положите планки. В соответствии с рекомендациями по матрасу вам может понадобиться больше (или можно обойтись меньшим количеством планок

Шаг 18

Соберите шесть ящиков, как показано выше. Ваши ящики должны быть идеально квадратными, чтобы правильно скользить в кровать. Помните, что ваш ящик должен быть ровно на 1 дюйм меньше общей ширины проема, а также на 1 дюйм меньше глубины.

Шаг 19

Установите выдвижные ящики в кровать, как показано на рисунке, используя белые евро направляющие, которые охватывают нижние углы выдвижных ящиков. Убедитесь, что выдвижной ящик находится на расстоянии 1 дюйма от внешней стороны коробки, чтобы обеспечить доступ к лицевой стороне ящика. Отрегулируйте направляющие ящика, пока вы не будете удовлетворены тем, как ящик открывается/закрывается.

Шаг 20

Изготовьте лицевые стороны ящиков, прикрепив 1/4-дюймовый материал для хобби (или другой молдинг) к лицевым сторонам с помощью 3/4-дюймовых гвоздей и клея. Поместите лицевую сторону ящика на установленные ящики, оставив зазор 1/8 дюйма со всех сторон лицевой панели ящика. Прикрепите гвоздями 1 1/4 дюйма и столярным клеем.

Инструкции по отделке

Инструкции по подготовке

Заполните все отверстия наполнителем для дерева и дайте высохнуть.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
